По маршруту обработки
|
|
|
|
Таблица 1.4
| № опер. | Название операции | Оборудование | Режущий, мерительный инструмент | Эскиз |
| Заготовительная |
| |||
| Контрольная | Стол контрольный | |||

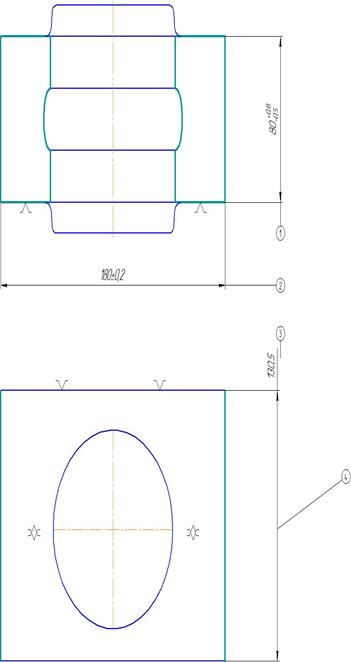

| Фрезерная ЧПУ |          Сверлильно-фрезерно-расточной станок
Sterlitamak 500VТ
| Фреза торцевая  Р6М5 ГОСТ 9304-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
|
| |

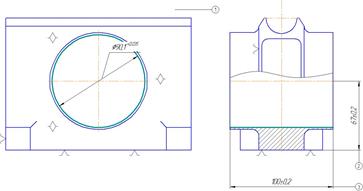

| Фрезерная ЧПУ | Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Фреза торцевая Р6М5 ГОСТ 9304-
фреза концевая  Р6М5 ГОСТ 17026-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
шаблон радиусный
|
| |

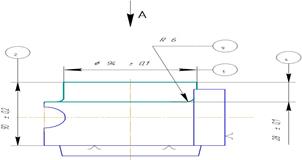

| Фрезерная ЧПУ |  Сверлильно-фрезерно-расточной станок
Sterlitamak 500VТ
| Фреза концевая  lреж.= 90 мм Р6М5 ГОСТ 17026-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-300-0,1
ГОСТ 166-
шаблон контрольный
|
| |

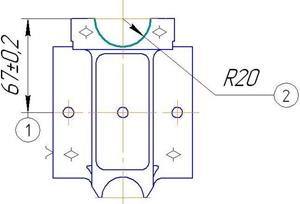

       Фрезерная ЧПУ
| Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Фреза концевая  R6 Р6М5
ГОСТ 17026-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-125-0,05
ГОСТ 166-
шаблон радиусный
|

| |
| Фрезерная ЧПУ | Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Фреза концевая R6 Р6М5
ГОСТ 17026-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-125-0,05
ГОСТ 166-
шаблон радиусный
|
| |
 Фрезерная ЧПУ
| Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Фреза концевая  Р6М5 ГОСТ 17026-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-125-0,05
ГОСТ 166-
шаблон радиусный
|
| |
| Слесарная | Верстак слесарный | Тиски ГОСТ 4045-;
напильник ГОСТ 1465-;
бормашина ПМ33;
борфреза  ГОСТ 22134
| ||
| Токарная ЧПУ | Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Сверло  Р6М5 ГОСТ 10903-
сверло  Р6М5 ГОСТ 10903-;
резец расточной ВК3 ГОСТ 20874-;
нутромер 50…100 ГОСТ 9244-
штангенциркуль ШЦ-II-160-0,05
ГОСТ 166-
|
| |
| Сверлильная ЧПУ |  Сверлильно-фрезерно-расточной станок
Sterlitamak 500VТ
| Сверло  Р6М5 ГОСТ 10903-
калибр-пробка Н10 ГОСТ 14810-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-160-0,05
ГОСТ 166-
|
| |
| Фрезерная ЧПУ | Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Фреза концевая  Р6М5 ГОСТ 17026-
Сверло  Р6М5 ГОСТ 10903-
Сверло  Р6М5 ГОСТ 10903-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-125-0,05
ГОСТ 166-
калибр-пробка Н10 ГОСТ 14810-
калибр-пробка Н10 ГОСТ 14810-
шаблон радиусный
|
| |
| Фрезерная ЧПУ | Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Фреза концевая Р6М5 ГОСТ 17026-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-125-0,05
ГОСТ 166-
шаблон радиусный
|
| |
         Сверлильная ЧПУ
| Сверлильно-фрезерно-расточной станок Sterlitamak 500VТ | Сверло Р6М5 ГОСТ 10903-
калибр-пробка Н10 ГОСТ 14810-
штангенрейсмас ШР-250-0,1 ГОСТ 164-
штангенциркуль ШЦ-II-160-0,05
ГОСТ 166-
|
| |
| Слесарная | Верстак слесарный | Тиски ГОСТ 4045-;
напильник ГОСТ 1465-;
бормашина ПМ33;
борфреза ГОСТ 22134
| ||
| Контрольная (окончат.) |         Стол контрольный
| Штангенциркуль ШЦ-II-160-0,05 ГОСТ 166-;
штангенциркуль ШЦ-I-125-0,05 ГОСТ 166-;
микрометр ГОСТ 4381-;
штангенрейсмасс ШР-160-0,05 ГОСТ 164-;
нутромер 50-100 ГОСТ 9244-;
калибр-пробка Н10 ГОСТ 14810-
калибр-пробка Н10 ГОСТ 14810-
калибр-пробка Н10 ГОСТ 14810-
набор шаблонов;
шаблон радиусный;
образцы шероховатости
Rа 3,2 ГОСТ 9378- Rа 2,5 ГОСТ 9378-
Rа 1,6 ГОСТ 9378-
|
| |
| Маркирование | Стол рабочий | Бирка металлическая 30х100; проволока контровочная D = 0,5 мм; пломба, пломбир ТУ 498-699-; маркиратор ГОСТ 15999-; молоток ГОСТ 2310-. | ||
| Контрольная | Контроль ЛЮМ 1-ОВ по ОСТ 190282- | |||
| Покрытие ЛКП | Покрытие грунтовкой | |||
    Взвешивание
| Стол рабочий | Весы ГОСТ 29329- Вес детали: 0,72 кг. | ||
| Маркирование | Стол рабочий | Бирка металлическая 30х100; проволока контровочная D = 0,5 мм; пломба, пломбир ТУ 498-699-; маркиратор ГОСТ 15999-; молоток ГОСТ 2310-; ручка ученическая; тушь несмываемая. | ||
| Контрольная | Стол контрольный | Резиновый штамп, тушь несмываемая. | ||
| Упаковывание | Стол рабочий | Бумага БП3-35 ГОСТ 9569- тара. | ||
| Транспортирование | Электрокар. |
|
|
|
|
|
|
1.7 Расчет режимов резания
Выбор режимов обусловлен необходимостью обеспечения требуемого качества изготавливаемых деталей при максимальном уровне производительности и минимальной себестоимости процесса обработки. Назначение режимов обработки заготовки производится либо статическим методом по нормативным таблицам в зависимости от выбранного типа производства и установленного вида обработки заготовки, либо аналитическим методом.
Далее приведены расчеты режимов обработки на операции 010, 050. На остальные операции технологического процесса режимы обработки назначены по нормативным таблицам.
|
|
|
|
|
