Измерительный инструмент 5 страница







Режимы резания при фрезеровании дисковыми фрезами со вставными ножами из твердого сплава Т15К6, углеродистой стали (75 кг/мм2). Обработка без корки, без охлаждения. К - 27 Фрезерные станки
Фрезерование плоскостей и уступов
D/Z T B Sz So Глубина резания t, мм

V Nn V Nn V Nn V Nn V Nn
110/ 8     0,06 0,48   2,3   3,54   4,3
0,12 0,96   3,4   5,3   5,5   7,7
0,18 1,44   3,8   5,9   7,2   8,6
0,24 1,92   4,2   6,6   8,1   9,6
150/ 10     0,06 0,6   1,9   2,9   3,5   4,2
0,12 1,2   2,8   4,4   5,2   6,2
0,18 1,8   3,1   4,9   5,8
0,24 2,4   3,4   5,4   6,7   7,8
200/ 12     0,06 0,72   1,54   2,4   2,9   3,5   4,2
0,12 1,44   2,3   3,6   4,4   5,3   6,3
0,18 2,16   2,6   4,1   4,9   5,9   7,1
0,24 2,88   2,9   4,6   5,5   6,5
Фрезерование пазов
D/Z T B Sz So Глубина резания t, мм

V Nn V Nn V Nn V Nn V Nn
110/ 8     0,03 0,24   4,1   6,76   9,2   11,4
0,06 0,48   6,2   10,2   13,5   17,7
0,09 0,72   6,9   11,4   16,6   20,8
0,12 0,96   8,2   13,5   17,7
150/ 10     0,3 0,3   3,5   5,7   7,9   10,1
0,06 0,6   5,1   8,4   11,4   14,5
0,09 0,9   6,2   10,2   13,5   17,7
0,15 1,5   7,6   12,5   17,7   22,9
200/ 12     0,06 0,72   4,5   7,4   10,2   8,8   17,7
0,09 1,08       8,7   12,5   13,5   21,8
0,12 1,44   6,1       13,5   15,6
0,15 1,8   6,9   11,4   15,6   19,8
Подачи принимать меньше для чистовой обработки. Поправочные коэффициенты на другие условия обработки приведены на К - 33 и К - 34.

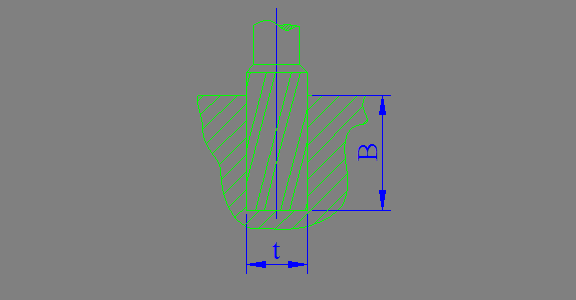

Подачи при фрезеровании концевыми фрезами К - 28 Фрезерные станки
Фрезы, оснащенные пластинками твердого сплава Т15К6
Тип фрезы D Z B Глубина резания t, мм

Подача на один зуб фрезы Sz, мм
С коркой 10.-12     0.02-0.03
      0.02-0.06 0.02-0.04
20-25     0.04-0.07 0.03-0.05 0.02-0.04
С винтовыми пластинами       0.06-0.08
  0.04-0.06
2,5     0.1-0.12 0.08-0.1 0.05-0.09 0.05-0.08
  0.08-0.1 0.06-0.08 - -
      0.15-0.18 0.1-0.12 0.08-0.1 0.08-0.1 0.05-0.08 0.04-0.06
  0.1-0.15 0.08-0.1 0.06-0.08 0.06-0.08 - -
      0.15-0.2 0.12-0.16 0.11-0.15 0.1-0.12 0.08-0.1 0.06-0.09
  0.12-0.2 0.1-0.12 0.1-0.12 0.08-0.1 0.06-0.08 -
Примечание. Большие значения подач брать при меньшей ширине фрезерования и черновом фрезеровании.

Фрезы цельные из быстрорежущей стали
Фрезы Фрезерование плоскостей и уступов Фрезерование пазов
D Z Глубина резания t, мм Глубина паза В, мм

Подача на один зуб фрезы Sz, мм/зуб
    0.05-0.01     0.004-0.007
    0.01-0.02     0.005-0.01 0.003-0.006
    0.015-0.03 0.015-0.025 0.01-0.02 0.01-0.015 0.004-0.008 0.003-0.005
    0.03-0.06 0.02-0.04   0.02-0.04 0.015-0.025 0.012-0.02
    0.05-0.07 0.08-0.06   0.035-0.05 0.03-0.04 0.02-0.3
    0.04-0.08 0.03-0.06     0.04-0.06 0.03-0.05 0.02-0.04
    0.06-0.09 0.05-0.07     0.05-0.08 0.04-0.06 0.025-0.05
    0.06-0.12 0.05-0.1     0.07-0.1 0.06-0.09 0.04-0.06 0.03-0.05
    0.1-0.14 0.08-0.12     0.07-0.12 0.06-0.1 0.05-0.08 0.04-0.06
    0.08-0.15 0.07-0.12 0.05-0.08   0.08-0.12 0.07-0.1 0.06-0.08 0.05-0.07
    0.12-0.18 0.08-0.12 0.06-0.1   0.1-0.4 0.08-0.12 0.07-0.09 0.06-0.08

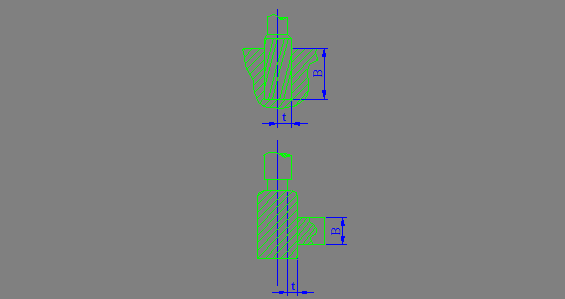

Режимы резания при фрезеровании концевыми фрезами углеродистой стали (sв = 75 кг/мм2) К - 29 Фрезерные станки
Обработка плоскостей и уступов без корки, без охлаждения. Фрезы с пластинками из твердого сплава Т15К6
D/Z B Sz Глубина резания t, мм

V Nn V Nn V Nn V Nn V Nn V Nn
10.0/2.0   0,02   0,13   0,25
0,04   0,18   0,33
0,06   0,21   0,39
12.0/3.0   0,03   0,2   0,38
0,05   0,25   0,48
0,08   0,31   0,58
16.0/3.0   0,03   0,26   0,49
0,05   0,33   0,62
0,1   0,43   0,82
20.0/3.0   0,03   0,31   0,59   0,8
0,05   0,39   0,74
0,1   0,52   0,99   1,3
25.0/4.0   0,06   1,9   2,1   4,2
0,1   2,1   3,9   5,3
0,15   2,4   4,6   6,2
30.0/4.0   0,06   2,2   4,2   5,5
0,1   2,6   4,8   6,5
0,15   3,2
35.0/5.0   0,06   2,1   14,1   5,5
0,12   2,7   5,1   6,9
0,2   3,3   6,1   8,4
40.0/6.0   0,06   2,7   4,9   6,7   8,7   9,5
0,12   3,5   6,6       11,6   14,9
0,2   4,7   8,1       14,6   18,3
50.0/6.0   0,06   2,5   4,7   6,3   8,2   10,2
0,12   3,3   6,3   8,5           18,8
0,2   4,1   7,8   10,5   13,8   17,4
60.0/6.0   0,06   4,3   8,2   10,9   14,3   19,6   24,4
0,12   5,8   10,8 14,6 14,7   19,1   25,9   32,6
0,2       13,4   18,1   23,8
Поправочные коэффициенты на другие условия обработки приведены в К - 33 и К - 34








Режимы резания при фрезеровании концевыми фрезами углеродистой стали (sв = 75 кг/мм2) К - 30 Фрезерные станки
Обработка пазов без корки, с охлаждением. Фрезы из быстрорежущей стали.
D B Sz Глубина паза, мм

V Nn V Nn V Nn V Nn V Nn
4/5   0,003   0,22
0,005 48,5 0,29
0,01 42,1 0,44
    0,002 60,5 0,2 56,3 0,35
0,005 50,8 0,35 47,5 0,64
0,01   0,47 41,1 0,81
    0,003 57,6 0,24 54,2 0,39
0,008 48,2 0,38 44,3 0,72
0,012 44,8 0,51 40,2 0,96
    0,003 55,3 0,26 51,5 0,48 49,5 0,7
0,008 45,1 0,42 42,1 0,8 40,4 1,1
0,015   0,6 37,2 1,1
    0,003 55,3 0,35 51,5 0,66 49,5 0,98
0,088   0,56 42,1 1,1 40,4 1,5
0,015 39,8 0,8 37,1 1,5 35,7 2,1
    0,005 44,4 0,24 41,5 0,46 40,1 0,66
0,02 33,5 0,51 31,3 0,94 30,2 1,4
0,03 30,8 0,66 28,7 1,2 27,6 1,8
    0,01 40,2 0,36 37,8 0,66   0,99
0,03   0,66 29,9 1,2 28,7 1,9
0,05 28,6 0,88 26,7 1,7 25,6 2,4
    0,01 37,7 0,35 35,2 0,65 33,8     1,4 36,5
0,04 28,4 0,7 26,5 1,4 25,4   24,8 2,8 23,8
0,08 24,9 1,1 23,2   22,3 2,9 21,6 3,4
    0,01   0,5 35,4 0,8 34,1 1,3 33,4 1,6 31,4 2,4
0,04   0,99 27,1 1,8 26,1 2,4 25,3 3,4 24,2 4,7
0,08 25,2 1,4 21,5 2,5 22,6 3,6 22,2 4,2 20,7 6,3
    0,02   0,93 36,4 1,6 36,1 2,1 36,2 3,9 32,6 4,9
0,1 27,1 1,9 26,8 2,2 24,1   24,1 4,9 22,6 5,6

Поправочные коэффициенты на другие условия обработки приведены в К - 33 и К - 34


Фрезерование прорезными (шлицевыми) фрезами из быстрорежущей стали. К - 31 Фрезерные станки
Подачи при фрезеровании стали и алюминиевых сплавов
D Число зубьев фрезы Z B Фрезы с мелким зубом Фрезы с крупным зубом
Глубина резания t, мм
С мелким зубом С крупным зубом
Подача на один зуб фрезы Sz, мм
        0.007-0.01 0.003-0.007 0.007-0.01
        0.007-0.01 0.003-0.007 0.007-0.01 0.007-0.01
      0.01-0.015 0.005-0.01 0.01-0.015 0.01-0.015
        0.007-0.01 0.003-0.007 0.007-0.01 0.007-0.01
      0.01-0.015 0.005-0.01 0.01-0.015 0.01-0.015 0.007-0.01
      0.01-0.015 0.005-0.01 0.01-0.02 0.015-0.02 0.007-0.01
  0.015-0.02 0.01-0.015 0.015-0.02 0.01-0.02 0.01-0.015
      0.015-0.025 0.015-0.02 0.01-0.015
Режимы фрезерования прорезными фрезами из углеродистой стали sв = 75 кг/мм2. Обработка без корки с охлаждением.
D Число зубьев фрезы Z B Sz Фрезы с мелким зубом Фрезы с крупным зубом
Глубина резания (паза) t, мм
С мелким зубом С крупным зубом
Подача на один зуб фрезы Sz, мм
V Nn V Nn V Nn V Nn V Nn
        0,003 94,4 0,13 81,6 0,18 80,6 0,11
0,007 78,4 0,19 67,8 0,26 66,8 0,18
0,01 73,2 0,23 62,6 0,3 62,6 0,19
        0,003   0,12   0,13   0,12
0,007   0,18   0,23   0,18
0,01   0,22   0,28   0,22
        0,005   0,22   0,28   0,22   0,3   0,37
0,01   0,3   0,4   0,32   0,42   0,56
0,02   0,42   0,57   0,45   0,58   0,75
        0,003   0,12 81,6 0,14 80,4 0,12
0,007 79,7 0,17 68,1 0,24 67,2 0,17 57,6 0,24
0,01 73,9 0,21 63,3 0,27 62,4 0,21 53,7 0,29
        0,007 67,2 0,31 57,6 0,4 55,7 0,32   0,41 42,2 0,51
0,015 57,6 0,41 49,8 0,58   0,45 41,3 0,59 36,5 0,71
0,02 53,7 0,5 46,1 0,64 45,1 0,53 38,4 0,69 34,6 0,86
Поправочные коэффициенты на другие условия обработки приведены в К - 33 и К - 34
