Однослойные обмотки

Фаза однослойной обмотки образуется из нескольких (по числу пар полюсов) катушечных групп, состоящих либо из концен-

трических, охватывающих одна другую и разных по размерам катушек, либо из катушек, имеющих одинаковые размеры. Обмотку первого вида называют концентрической однослойной, второго - равнокатушечной однослойной.

Более широко распространены концентрические однослойные обмотки (рис. 4.7), которые выполняются в асинхронных машинах мощностью до 15—16 кВт. Для уменьшения длины вылета лобовых частей обмотки с четным q часто выполняют вразвалку, когда лобовые части половины катушек одной катушечной группы отгибают в одну сторону, а другой половины — в противоположную (рис. 4.8). Широкое распространение концентрических однослойных обмоток объясняется возможностью механизировать

процесс их укладки в пазы как на станках для непосредственной намотки, так и на станках, работающих по принципу втягивания предварительно намотанных заготовок одной или нескольких катушечных групп.

Помимо однослойных концентрических обмоток находят применение также шаблонные однослойные обмотки, состоящие из одинаковых по размерам катушечных групп (рис. 4.9, а). При q = 2 у шаблонной обмотки, выполненной вразвалку, одинаковы размеры и форма всех катушек (рис. 4.9,6). Такую обмотку называют цепной или равнокатушечной.

Однослойные обмотки могут быть соединены в несколько параллельных ветвей, возможное число которых определяется из условия а = р/к, где к — целое число. Макси-

Рис. 4.7. Схема однослойной концентрической обмотки, z = 24, 2р = 4, q = 2

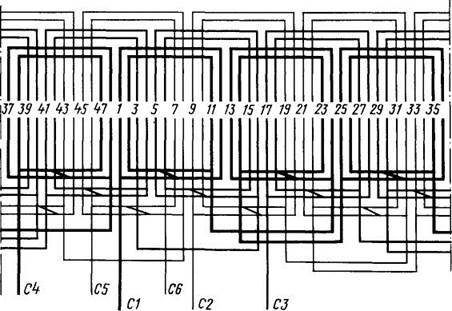

Рис. 4.8. Схема однослойной концентрической обмотки, выполненной вразвалку, г = 48, 2р = 4, q = A

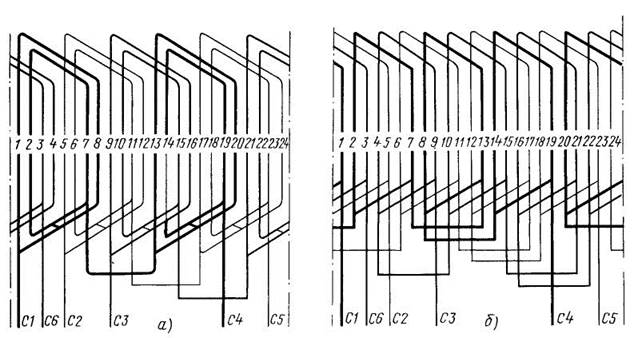

Рис. 4.9. Схемы однослойных обмоток, z = 24, 2р = 4, q = 2: а — шаблонной; б — цепной

Рис. 4.10. Схема двухслойной обмотки, z = = 24, 2^ = 4, 9 = 2

мально возможное число параллельных ветвей одной фазы а_тзх=р.
