Подготовка под вырезку СЛ

ДЕМОНТАЖ СЛ 3 ПОМЕЩЕНИЯ НА ПЛАВУ.

4.1.1 Работы по подготовке и вырезке СЛ 3 помещения выполнять согласно требований черт. 945-111-014, 945-111-007, 945-111-008, ОСТВ5.9610-83, ОСТВ5.9899-82 и 630.30-492-2006.

4.1.2 Зачистить сварные швы (если СЛ уже вскрывался) и основной металл ОК на ширину не менее 300 мм на каждую сторону от границ сварного шва или от линии реза СЛ. Выполнить очистку от спецпокрытия и загрязнений.

4.1.3 Проверить ОШЗ на отсутствие вмятин, трещин, царапин, не удаленных временных креплений, поверхностных окислений в соответствии с РДВ5.9559.

4.1.4 Выполнить осмотр сварных соединений обшивки и шпангоутов ОК на линии реза СЛ с применением лупы 4-х кратного увеличения.

Выполнить люмконтроль сварного шва и ОШЗ СЛ шириной 20 мм на отсутствие трещин. Сдать ОКК.

4.1.5 Выполнить разметку контура СЛ согласно черт. 945-111-014, 945-111-007, 945-111-008 и в соответствии с требованиями РДВ5.9610 и РДВ5.95059.

Выполнить измерения отклонений оси симметрии сварного шва (если СЛ уже вскрывался) от линии контура СЛ. На основании данных измерений комиссия принимает решение о разметке фактической линии реза с занесением в ЖОК. Сдать ОКК.

4.1.6 Наметить и нанести линию реза на внутреннюю и наружную поверхность обшивки ОК и шпангоутах с 2-х сторон. Линию реза закернить.

4.1.7 Наметить и нанести теоретическое положение шпангоутов на внутренней поверхности обшивки ОК и СЛ. Закернить.

4.1.8 Наметить и нанести линию ДП на корпусе и СЛ. Закернить.

4.1.9 Наметить и нанести контрольные линии на обшивке ОК с наружной и внутренней сторон, а также на шпангоутах с 2-х сторон на расстоянии 30 мм по обе стороны от линии реза. Закернить.

4.1.10 Наметить и нанести основные образующие на наружной и внутренней поверхностях обшивки в районе СЛ. Закернить.

4.1.11 Разметку СЛ под вскрытие следует выполнять при помощи паспортизированного инструмента (отвеса, рулетки, чертилки, кернера, молотка и др.).

4.1.12 Намеченные линии реза и контрольные на обшивке и шпангоутах ОК необходимо замаркировать в соответствии с ОСТВ5.9899.

Сдать ОКК.

4.1.13 Кернение линии реза и контрольных линий выполнять с шагом:

- на линии реза с шагом - 20 ÷ 40 мм;

- на контрольных линиях пазов в каждой шпации (по 3-и керна в группе) с шагом - 10 мм;

- на контрольных линиях стыков 500 ÷ 700 мм между группами (по 3-и керна в группе) с шагом - 10 мм;

- на полках и стенках шпангоутов линия разметки чертилкой.

Нанести контрольные линии на обшивке, стенках и полках ОК и СЛ на расстоянии 30 мм от размеченной линии реза.

4.1.14 Проверить наличие штатных обухов на СЛ установленных по черт. 945-111-016 (если СЛ вскрывался), проверить сварные швы приварки обухов визуальным контролем. При отсутствии обухов установить обуха по черт. 945-111-016.

Сдать ОКК.

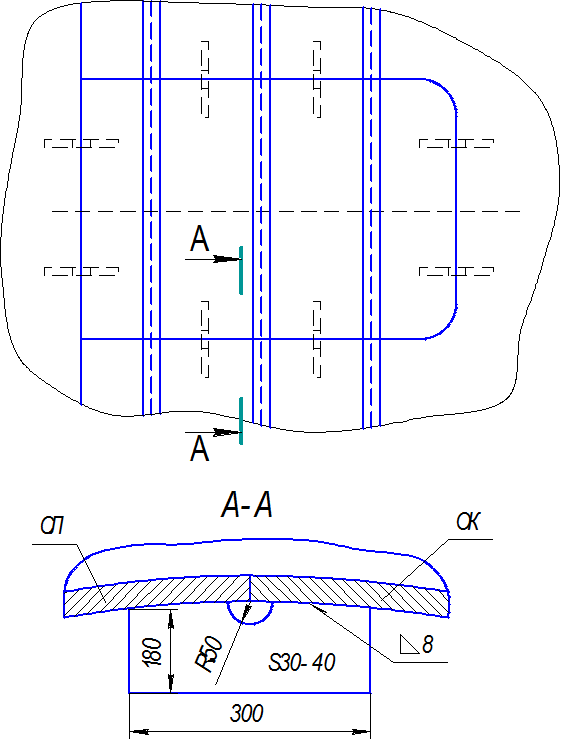

4.1.15 На внутреннюю поверхность ОК, после резки стыков и пазов СЛ (до разрезки шпангоутов и скруглений на обшивке), установить технологические планки и приварить к ОК катетом не более 8 мм с 2-х сторон.

Прилегание планок к обшивке ОК должно быть не более 0,5 мм. Размер планок 180х300 мм, толщина 30 ÷ 40 мм, марка материала ПТ-3В, количество 8 штук смотри рисунок 1.

Сдать ОКК.

Рис. 1

4.1.16 Маркировка СЛ 3 помещения должна содержать следующее:

- номер заказа;

- номер помещения;

- номер шпангоута;

- номер чертежа.

Маркировку СЛ 3 помещения нанести кернением на планке из сплава ПТ-3В, приваренной на носовой крайний шпангоут до вырезки СЛ в соответствии с РДВ5.9610.

4.1.17 Перед вскрытием СЛ выполнить обмеры радиальности ОК и шпангоутов от круговой формы в районе СЛ согласно и в объёме технологического паспорта № 630.30-757-2013 и паспорта проекта № 945-906-038. Данные измерений занести в технологический паспорт № 630.30-757-2013 и паспорт проекта № 945-906-038. Сдать ОКК и представителю заказчика.

4.1.18 Для производства замеров круговой формы ОК установить реперные стойки крепления струн согласно черт. 945.362119.ИЛУК.003.

4.1.19 В случае необходимости подкрепления ОК в районе вскрытия СЛ, его следует устанавливать снаружи ОК до вскрытия СЛ по чертежу КО согласованного проектантом.

4.1.20 Оформить акт готовности СЛ 3 помещения под вскрытие газовой резкой.

Проверить наличие укрытий из асбестовой ткани оборудования, трубопроводов, арматуры, кабельных трасс и т.п.
