Теория. Различия яхт по типу вооружения

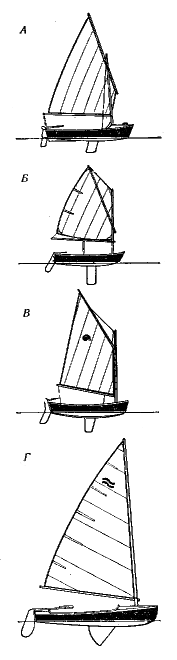

Рис. 12. Кэты: А — рейковый, Б — шпринтовый («Оптимист»); В — гафельный; Г — бермудский (класс «Финн»)

Типы парусного вооружения довольно разнообразны и зависят в основном от условий, в которых предстоит плавать судну, и от его размеров. Вооружение парусных судов различается главным образом по форме основных парусов.

Большие парусные суда носили (да и сейчас носят) так называемые прямые паруса. Они имеют форму трапеции и поднимаются на горизонтальных реях, располагаясь симметрично мачте и перед ней. Под такими парусами судно идет хорошо только с попутным ветром; к ветру оно может идти только под большим углом - порядка 60-70. На спортивных яхтах прямые паруса не применяются в качестве основных, но на крупных крейсерах иногда на попутных курсах ставят прямой дополнительный парус, называемый брифоком.

Спортивные парусные яхты вооружают исключительно косыми парусами, которые располагаются по одну (заднюю) сторону мачты и передней кромкой крепятся к ней. Косые паруса обеспечивают значительно лучше тяговые характеристики при плавании против ветра, чем прямые паруса.

Различают несколько видов косых парусов.

Четырехугольный гафельный парус (рис. 12, в и 13, а) имеет гафель -наклонное рангоутное дерево, одним концом упирающееся в мачту. К гафелю крепится верхняя шкаторина (кромка) паруса. Передняя шкаторина паруса крепится к мачте, а нижняя - к гику, горизонтальному рангоутному дереву, которое при помощи вертлюга (шарнира). соединено с мачтой. Разновидностью гафельного паруса является парус гуари с очень длинным гафелем (часто длиннее гика и даже мачты), стоящим почти вертикально.

На маленьких яхтах, преимущественно на открытых парусных тузиках- динги, иногда ставят рейковые или шпринтовые паруса. У них гафель заменяется рейком, к которому привязывается верхняя шкаторина паруса, а его передний конец свободно выходит вперед за мачту (рис. 12, а), или шпринтом - шестом, который растягивает парус, упираясь нижним концом в мачту, а верхним - в угол паруса по диагонали, как на детском швертботе «Оптимист» (рис. 12, б).

Раньше яхты часто вооружались гафельными парусами. Сейчас применяют более простые в обращении и обеспечивающие лучшие тяговые качества треугольные бермудские, паруса.

Бермудский парус (рис. 12, г) не имеет гафеля, что облегчает его постановку. Передняя шкаторина его крепится к мачте, а нижняя, как и у гафельного паруса. - к гику.

По числу мачт яхты подразделяют на одномачтовые и двухмачтовые. Суда с одномачтовым вооружением - это кэт, шлюп и тендер; с двухмачтовым-иол, кэч и шхуна. Спортивные яхты редко имеют больше двух мачт.^.

Кэт имеет одну мачту и один парус, называемый гротом. Мачта у кэта помещена сравнительно близко к носу. Кэт - очень простое вооружение, но применяется оно только на небольших яхтах- парусностью до 8-10 м2. При большей парусности оно неудобно-парус получается высоким, поэтому и сила давления ветра на Паруса приложена сравнительно высоко. Яхту приходится делать широкой, с повышенной остойчивостью.

В большинстве европейских стран кэт (рис. 12)-господствующее вооружение гоночных швертботов-одиночек, управляет которым один человек (например, швертботы классов «Оптимист» и «Финн»).

Для снижения высоты парусности и повышения остойчивости яхты малого и среднего размера (парусностью до 60м²⁾ чаще всего вооружают шлюпом (рис. 13).

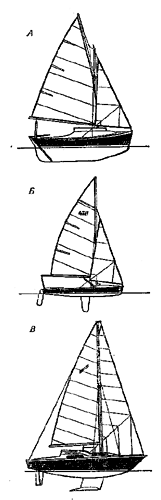

Рис. 13, Шлюпы: А — гафельный; Б — бермудский обычный (класс «470»); В — бермудский с топовым стакселем

Шлюп - это вооружение, при котором яхта кроме грота несет еще один передний парус, называемый стакселем. Шлюп может быть гафельный или бермудский.

Бермудский шлюп сейчас самое распространенное вооружение для яхт малого и среднего размера. Среди бермудских шлюпов можно выделить две разновидности: нормальный бермудский шлюп (или, как его часто называют, «три четверти», так как стаксель обычно достигает 75-80% высоты мачты) и бермудский шлюп с топовым стакселем (стаксель поднимается по штагу, идущему на самый топ мачты). Первая разновидность характерна для гоночных, а вторая - для крейсерско-гоночных яхт (рис. 13, б и в).

Когда парусность больше 60-80м^2, ее делят между большим числом парусов. Тогда применяют тип вооружения, называемый тендером. Тендер (рис. 14) несет в переднем треугольнике два или больше передних парусов, чем и отличается от шлюпа. Эти паруса называются: стаксель (ближний к мачте внизу), кливер (впереди стакселя) и кливер-топсель (или летучка) который ставится у самого топа мачты.

Тендеры, как и шлюпы, могут быть гафельными и бермудскими. Гафельные тендеры чаще всего имеют мачту не цельную, а состоящую из двух частей: мачты и стеньги (надставка к мачте сверху, которую можно опускать).

Двухмачтовые вооружения (рис. 15) применяют на крупных крейсерских яхтах, где для уменьшения крена важно иметь еще более низкую парусность, чем у тендеров. Кроме того, распределение общей парусности на несколько парусов облегчает работу экипажа с ними, что особенно важно на яхтах, совершающих дальние плавания. Чисто морские преимущества двухмачтовых яхт весьма велики: уборкой тех или иных парусов можно сразу уменьшить парусность, а комбинируя эти паруса, можно приспособиться к большому диапазону сил ветра без взятия рифов.

Рис. 14 Тендеры" А — гафельный, Б — бермудский

Рис. 15. Двухмачтовые яхты. А — бермудский иол; б — стаксельный кэч. В — гафельная шхуна; Г — бермудская стаксельная шхуна

Не очень крупные крейсерские яхты (50-100 м²⁾ в большинстве случаев вооружают иолом или кэчем. Иол имеет короткую заднюю мачту (бизань-мачту), которая установлена позади головки руля. Парус на этой мачте называется бизанью. Иолы могут быть как гафельные, так и бермудские. Вид вооружения определяется формой грота. Так, если иол имеет гафель-ный грот, он называется гафельным, независимо от того, какая на нем бизань - гафельная или бермудская.

Кэч отличается от иола большей бизанью, имеющей площадь 15-25% от общей парусности, и тем, что бизань-мачта стоит впереди головки руля.

Как и иол, кэч может быть бермудским или гафельным. Иногда кэч имеет грот без гика, со шкотовым углом, находящимся у верхушки бизань-мачты. Нижний промежуток заполняется тогда большим бизань-стакселем. Такие кэчи называют стаксельными (рис. 15, б).

На иолах бизань скорее воздушный руль, чем парус, кроме того, в ряде случаев иол удобнее с точки зрения работы экипажа на палубе и обзора для рулевого.

Шхуна имеет заднюю мачту выше или равную передней. Передняя мачта двухмачтовой шхуны называется фок-мачтой, а задняя - грот-мачтой. Паруса называются соответственно фок и грот. Шхуны, как и прочие яхты, могут быть гафельными и бермудскими. Существует разновидность бермудской шхуны -стаксельная шхуна (рис. 15, г). Эта шхуна не имеет фока. Промежуток между фок- и грот-мачтами (междумачтовый четырехугольник) заполняется одним или несколькими косыми треугольными парусами. Шхунами, как правило, вооружают самые крупные яхты - парусностью более 150-200 м².

Спортивная классификация парусных яхт

Цель спортивной классификации — обеспечить возможности сравнения спортивных достижений в парусных гонках, поскольку эти достижения в значительной мере зависят от качества яхт.

1. Свободные классы

2. Формульные классы

3. Монотипы

4. Гандикапные классы

Кроме того, различают национальные и международные классы яхт.

Правила обмера предписывают, каким образом измерять определяющие класс размеры яхты и площадь ее парусности. Обмером судов занимаются, специально выделенные спортивными' организациями лица — официальные мерители. Измерив судно и определив, входит ли оно в тот или иной класс, меритель выдает владельцу -яхты мерительное свидетельство — документ, подтверждающий соответствие судна классу и фиксирующий его измеряемые размеры и другие необходимые данные (год и место постройки, конструктор, владелец, порт приписки и т. п.). Свидетельство регистрируется в Спортсудорегистре.
