Формы площади пожара

В зависимости от места, возникновения горения, рода материалов, объемно-планировочных решений объекта, характеристики конструкций, метеорологических условий и других факторов площадь пожара имеет круговую, угловую и прямоугольную формы (рис.1.5). Такое деление является условным и применяется для упрощения расчетов при решении практических задач по пожаротушению.

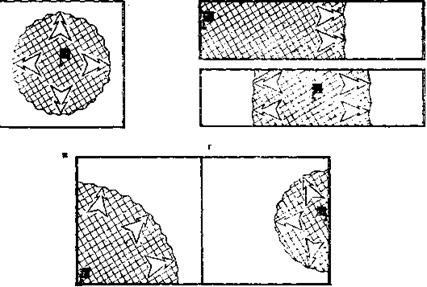

Рис. 1.5. Формы площади пожара

а - круговая, б - прямоугольная; в и г – угловая.

Круговая форма площади пожара (рис. 1.5, а) встречается, когда пожар возникает в глубине большого участка с пожарной нагрузкой и относительно безветренной погоде распространяется во все стороны равномерно с одинаковой линейной скоростью (склады лесоматериалов, хлебные массивы, сгораемые покрытия больших площадей, производственные, а также складские помещения большой площади и т.д.).

Угловая форма (рис. 1 5, в, г) характерна для пожара, который возникает на границе большого участка с пожарной нагрузкой и распространяется внутри угла при любых метеорологических условиях. Эта форма площади пожара может иметь место на тех же объектах что и круговая. Максимальный угол площади пожара зависит от геометрической фигуры участка с пожарной нагрузкой и места возникновения горения. Чаще всего эта форма встречается на участках с углом 90° и 180°.

Прямоугольная форма площади пожара (рис. 15.6) встречается когда пожар возникает на границе или в глубине длинного участка с горючей загрузкой и распространяется в одном или нескольких направлениях: по ветру - с большей, против ветра – с меньшей, а при относительно безветренной погоде примерно с одинаковой линейной скоростью (длинные здания небольшой ширины любого назначения и конфигурации, ряды жилых домов с надворными постройками в сельских населенных пунктах и т. д.). Пожары в зданиях с помещениями небольших размеров принимают прямоугольную форму от начала развития горения. В конечном итоге при распространении горения пожар может принять форму данного геометрического участка.

Рис. 1.6. Расчетные схемы по формам площади пожара

а - круг; б - прямоугольник; в - сектор

Форма площади развивающегося пожара является основной для определения расчетной схемы, направлений сосредоточения сил средств тушения, а также требуемого их количества при соответствующих параметрах осуществления боевых действий. Для определения расчетной схемы реальную форму площади пожара приводят к фигурам правильной геометрической формы (рис. 1.6. а, б, в): кругу с радиусом R (при круговой форме), сектору круга с радиусом R и углом a (при угловой форме), прямоугольнику с шириной стороны а и длиной b (при прямоугольной форме). Указанные расчетные схемы являются основными, часто встречающимися в практических расчетах, хотя не исключены и другие зависимости от реальных условий развития пожара. Геометрические и физические параметры, характеризующие обстановку в зависимости от форм площади пожара, определяют по формулам, приведенным в табл. 1.14.

ТАБЛИЦА 1.14. ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ ОСНОВНЫХ ГЕОМЕТРИЧЕСКИХ И ФИЗИЧЕСКИХ ПАРАМЕТРОВ В ЗАВИСИМОСТИ ОТ ФОРМ ПЛОЩАДИ ПОЖАРА

Определяемая величина	Форма площади пожара
круговая	угловая	прямоугольная
Площадь пожара	Sп=pR^2 Sп=0,785D^2	Sп=0,5aR^2	Sп=ab При развитии в двух направлениях Sп=a(b1+b2)
Периметр пожара	Pп=2pR	Pп=R(2+a)	Pп=2(a+b) При развитии в двух направлениях Pп=2(a+(b1+b2)
Фронт пожара	Фп=2pR	Фп=aR	Фп=na
Линейная скорость распространения горения	Uл = R ¸ t	Uл= b ¸ t
Скорость роста площади пожара	Us = Sп / t
Us=pUл^2t	Us =0,5aUл^2t	Us= naUл
Скорость роста периметра пожара	Up= Pп/t	Up= 2b ¸ t Up=2Uл
Uр=2pUл	Uр=Uл(2+a)
Скорость роста фронта пожара	Uф= Фп/t	Не изменяется
Uф= 2pUл	Uф= aUл
Площадь горения	Sг=mSп

Примечания: 1. R и b - соответственно приведенные радиус и длина площади пожара; определяют измерением или по формулам: R = U_лt; b = U_лt.

2. U_л - линейная скорость распространения горения, м/мин (вычисляют по данным оценки обстановки пожара или принимают по справочным данным (см. разд.1.2).

3. t -время распространения горения до момента локализации пожара (см. уравнение п. 9.1 табл. 1.2).

4. a -угол, внутри которого происходит развитие пожара, рад. (1 рад» 57^оС).

5. n - число направлений развития пожара в горизонтальной проекции.

6. m - коэффициент горючей загрузки или застройки, равный <1 (принимается по данным характеристики объекта).

При разработке замысла на проведение пожарно-тактического учения или занятия с караулом пожарной части, составлений оперативных документов по пожаротушению и в других случаях задачи по определению основных параметров согласно табл. 1.14 решают в следующем порядке: вычерчивают план (схему) объекта в масштабе; находят возможную длину пути распространения горения R или b; полученный размер пути наносят в масштабе на план объекта и обозначают форму площади пожара; установленными условными знаками обозначают на плане возможную обстановку на пожаре по форме площади пожара устанавливают расчетную схему; определяют необходимые параметры пожара.

Пример 1. Определить возможную обстановку на пожаре, а также параметры его развития, если горение возникнет в центре складской площадки тарной базы размером 160 ´ 160 м и будет распространяться в течение 30 мин со средней линейной скоростью 1,6 м/мин (рис. 1.7), горючая загрузка площадки составляет 70%.

Рис. 1.7. Обстановка пожара на складской площадке тарной базы

Рис. 1.8. Обстановка пожара в це­хе мебельной фабрики

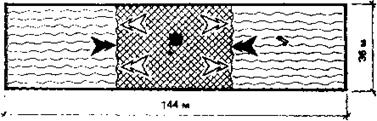

Рис. 1.9. Обстановка пожара в цехе оконных блоков ДОКа
