Оформление отчета

Решение

Определить

Исходные данные

Исходные данные

Вариант	Деталь	Эскиз из прил. 2-31	Годовая программа выпуска, шт.
	Вал-шестерня	Приложение 2
	Фланец кулака	Приложение 3
	Серьга	Приложение 4
	Крестовина	Приложение 5
	Шестерня	Приложение 6
	Корпус	Приложение 7
	Шестерня	Приложение 8
	Фланец	Приложение 9
	Корпус	Приложение 10
	Крышка	Приложение 11

Пример выполнения практического задания

Деталь «вал-шестерня» - чертеж №1 (см. прил. 1).

Годовая программа выпуска – 10 000 шт.

Материал – сталь 25 ХГНМТ.

Определить себестоимость изготовления заготовки для детали «вал-шестерня», полученной штамповкой на молотах, - эскиз (см. прил. 2). Годовая программа выпуска – 10 000шт.

Себестоимость производства заготовки – штамповки на молотах определяется по зависимости (1 ):

1) G_заг= G_д / К_в.т.

Так как К_в.т = 0,8 (см. табл. 5), G_д = 6,3 кг, то

G_заг = 6,3 / (0,8)=7,9кг;

2) С=Ц₁ – ((Ц₁-Ц₂)(G_заг –М₁))/(М₂-М₁)

Так как М₁ = 7,15кг, М₂ = 9 кг, Ц₁ = 446руб., Ц₂ = 432 руб. (см. табл.4), то

С = 446- ((446-432) (7,9-7,15)) / (9-7,15)= 440,3руб.;

3) С_заг = [(C+К_т.о)/(1000)G_заг К_т К_с – (G_заг – G_д) (S_отх / 1000]К_ф.

Так как К_т.о = 8 (см. табл. 6),

К_т для штамповок, поковок, проката не учитывается,

К_с = 1 (см. табл. 7),

S_отх = 27руб./тн,

К_ф = 5, то

С_заг = [(440,3+8/1000)*7,9*1-(7,9-6,3)27/1000]*5=17,5руб.

Итак, стоимость заготовки-штамповки для детали – 17,5 руб.

Аналогично определяют стоимости различных вариантов получения заготовок, например, для детали «вал-шестерня» - это штамповка на прессах, на ГКМ, свободная ковка и прокат. В данном примере этот расчет не приведен.

Вторым этапом решения задачи по выбору способа получения заготовки является сравнение различных методов её получения.

Далее выбирают такую заготовку, которая имеет наименьшую стоимость.

Заполнить титульный лист, см. Приложение. Оформить отчет, см. Общие требования к выполнению практических заданий, оформлению работы и ее защите.

Приложение 1

Пермский национальный исследовательский политехнический университет

Кафедра «Инновационные технологии машиностроения»

ЗАДАНИЕ

К ПРАКТИЧЕСКОЙ РАБОТЕ № __

по дисциплине «Технология машиностроения»

ВЫБОР МЕТОДА ПОЛУЧЕНИЯ ЗАГОТОВКИ

Вариант _____

Студенту (ке) ____________________________________________________ группы ЭУП ________

Исходные данные:

________________________________________________________________________________________________________________________________

Задание выдал (а) Задание получил(а)

_____________/________________ ____________/________________

«____» _____________ 20__г. «_____» _________________ 20__г.

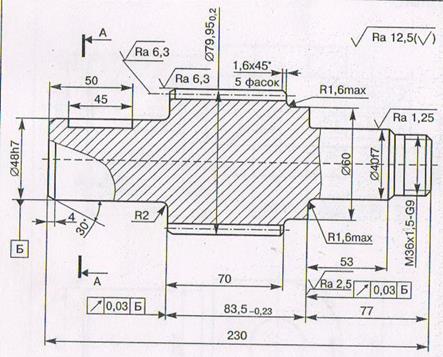

Приложение 2

Модуль	m
Число зубьев	Z
Степень точности	-	8-9
Высота зуба	H	2,53
Диаметр основной окружности	d	68,931

1. Цементировать h 1,0…1,4 мм, кроме резьбы; HRC_э 60…64,

сердцевина – HRC_э 32…46

1. острые кромки зубьев затупить фасками 1×45^о с обоих торцов
2. неуказанные предельные отклонения размеров h14, H14,±IT14/2

Вал-шестерня

Сталь 25ХГНМТ

Масса 6,3 кг

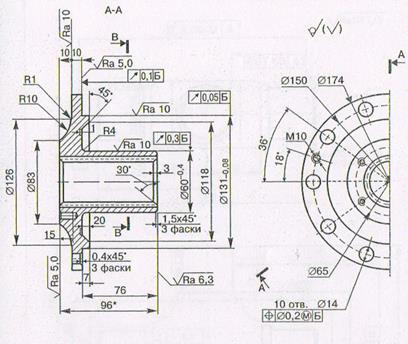

Приложение 3

Модуль	M	2,5
Число зубьев	Z
Диаметр ролика	Dp	5,176
Размер по роликам	Mp	38,9

1 HB 241///269

2 * размер для справок

3 неуказанные предельные отклонения размеров h14, H14,±IT14/2

Фланец кулака

Сталь 45

Масса 4,2 кг

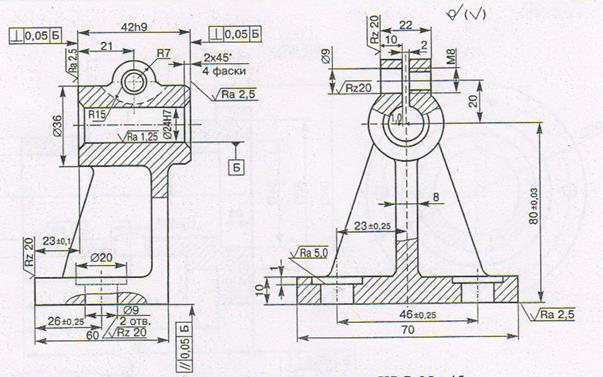

Приложение 4

1. HRC_э 37…42
2. неуказанные предельные отклонения размеров h14, H14, ±IT14/2

Серьга

Сталь 45

Масса 1,6кг

Приложение 5

1. цементировать h 0,7…0,9 мм; HRC_э 58…62
2. неуказанные предельные отклонения размеров h14, H14, ±IT14/2

Крестовина

Сталь 20

Масса 7,1 кг

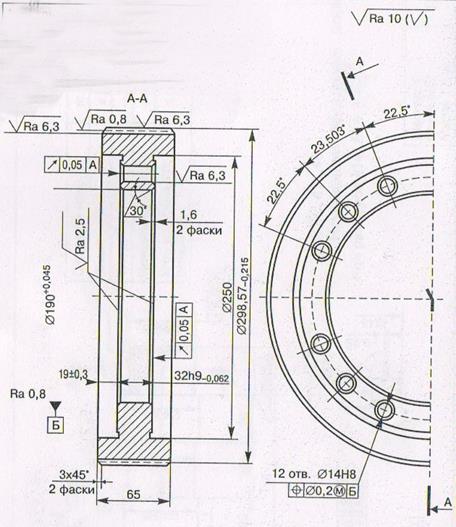

Приложение 6

Модуль	m	2,5
Число зубьев	Z
Высота зуба	H	2,428
Размер по роликам	-	8-9

1. цементировать h 1.0…1,4мм; HRC_э 58…65, сердцевина – HRC_э 35…45
2. острые кромки зубьев затупить фасками 1×45^о с обеих торцов
3. неуказанные предельные отклонения размеров h14, H14, ±IT14/2

Шестерня

Сталь 30ХГТ

Масса 6,5 кг

Приложение 7

1. Цементировать h1,0…1,4мм; HRC_э 58…65, сердцевина – HRC_э 35…45
2. острые кромки зубьев затупить фасками 1×45^о с обеих торцов
3. неуказанные предельные отклонения размеров h14, H14,±ШЕ14/2

Корпус

СЧ18

Масса 4,6 кг

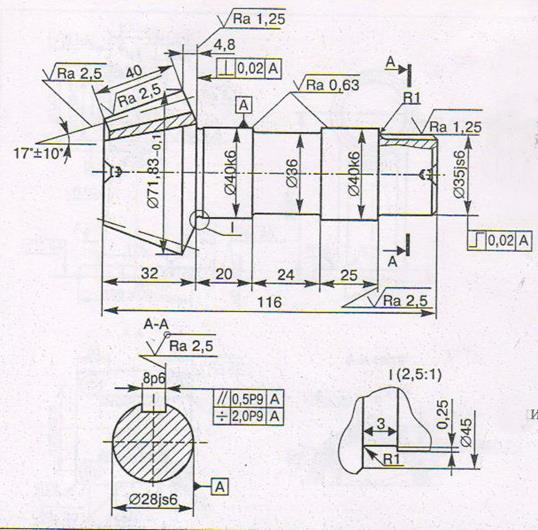

Приложение 8

Окружной модуль	M
Число зубьев	Z
Тип зуба	-	Прямой
Исходный контур	-	ГОСТ 13745-88
Угол делительного конуса	<	15^о52

1. HRC_э 42…48
2. неуказанные предельные отклонения размеров h14, H14,±IT14/2

Шестерня

Сталь 40Х

Масса 1,5 кг

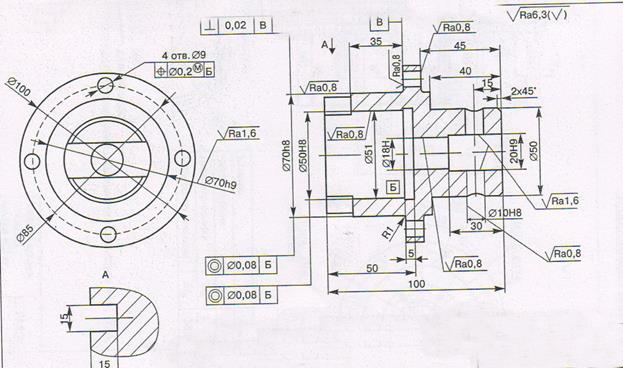

Приложение 9

Неуказанные предельные отклонения размеров h14, H14,±IT14/2

Фланец

Сталь 45

Масса 1,9 кг

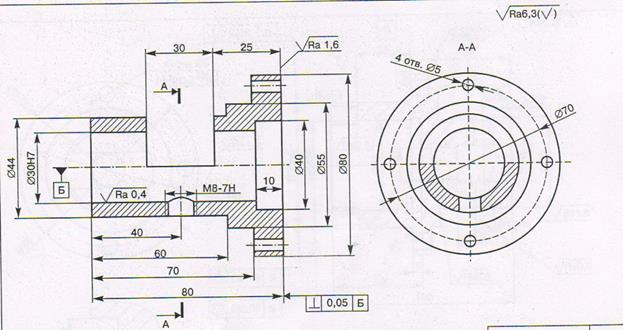

Приложение 10

Неуказанные предельные отклонения размеров h14, H14,±IT14/2

Корпус

Сталь 45

Масса 2,2 кг

Приложение 11

Неуказанные предельные отклонения размеров h14, H14,±IT14/2

Крышка

Сталь 45

Масса 2,2 кг

СПИСОК ЛИТЕРАТУРЫ

1. Колесов И.М. Основы технологии машиностроения: Учебник для машиностроительных вузов. - М.: Машиностроение, 1997. - 592 с., ил.

2. Справочник технолога - машиностроителя. / Под ред. А.Г. Косиловой, Р.К. Мещерякова. - М.: Машиностроение, 1985. T.I - 656 с., Т.2 - 496 с.

3. Анурьев В.И. Справочник конструктора - машиностроителя.
В 3-х т. - М.: Машиностроение, 1982. - 736 с.

4. Круглов Г.А. Специальные технологические процессы: Учебн. пособ. - М.: МГТУ «Станкин», 1997. - 188 с.

5. Состав и правила оформления технологических документов. М.у. по курсовому и дипломному проекту, ПГТУ. Пермь, 1998.
