Фермой называется стержневая система, остающаяся геометрически неизменяемой после условной замены ее жестких узлов шарнирными. Фермы применяются для перекрытия значительных пролетов, ког­да проектирование сплошных балок (например, двутавровых) становится экономически невыгодным вследствие неполного использования матери­ала стенки, напряжения в которой меньше, чем в полках. Часто в таких конструкциях возникает необ­ходимость утолщения вертикальной стенки в связи с возможностью ее выпучивания (при значительной высоте стенки). В таких случаях сплош­ную балку заменяют сквозной стержневой системой — фермой, элементы которой (стержни) при действии сосредоточенных нагрузок, приложенных в узлах, работают главным образом на центральное сжатие или растяжение. Ферма легче балки со сплошной стенкой, имеющей одинаковые с ней пролет и высоту. Примером фермы может служить стержневая система, изображенная на рис. 1.

б)

a)

	Рис. 3.1

В реальных фермах стержни соединены между собой не шар­нирно, а жестко (рис.3.1,a). Но такая конструкция является статически неопределимой и не может быть рассчитана при помощи уравнений статики. Однако к ферме применима с доста­точной степенью приближения шарнирно-стержневая расчетная схема (рис.3.1,б). Действительно, в реальных фермах стержни искривляются незначительно, а изгибная жесткость стержней очень мала, поэтому возникающие в стержнях изгибающие моменты пренебрежимо ма­лы по сравнению с продольными силами, и можно полагать, что стержни работают как шарнирно закрепленные. Применимость шарнирно-стержневой схемы к реальным фермам подтверждена экспериментально.

		Основные элементы фермы показаны на рис. 3.2. Места соединения стержней называются узлами. Совокупность стержней по верхнему (нижнему) очертанию – это верхний (нижний) пояс фермы. Между ними располагаетсярешётка фермы с вертикальными стойками и наклонными раскосами. Узлами одного из поясов ферма делится на панели.

Классификация ферм

Классификацию ферм проведем по пяти признакам:

1 ) По характеру очертания внешнего контура (рис.3. 3):

- фермы с параллельными поясами

- треугольные

- ломаным или полигональным верхним поясом

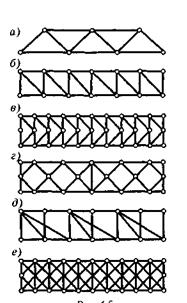

2) По типу решетки (рис. 3.4):

- фермы с простой решёткой (треугольная, раскосная);

- фермы со сложной решёткой: полураскосные, шпренгельные и др.

3) По типу отирания фермы (по аналогии с балкой) (рис. 3.5): консольные и пролётные. Возможен случай консольно-пролётной фермы. Фермы могут быть также распорными, составными.

4) По назначению фермы: различают фермы стропиль­ные (рис3..6,a), крановые (рис. 3.6,в), башенные (рис. 3.6,в), мостовые (рис.3.7) и др.

5) Мостовые фермы в зависимости от уровня езды делятся на фер­мы с ездой понизу (рис. 3.7,а), фермы с ездой поверху (рис. 3.7,б) и фермы с ездой посередине (рис. 3.7,в).
