Токарно-винторезный станок модели 16К20. Основные части и органы управления станка показаны на рис.II.1

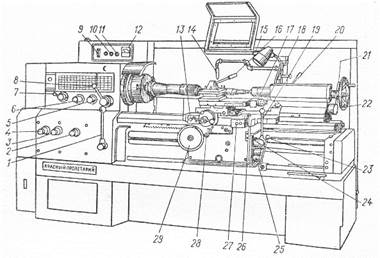

Рис. II.1. Токарно-винторезный станок модели 16К20 и органы его управления

1 - рукоятка управления фрикционной муфтой главного привода; 2 - вариатор подачи, шага резьбы и отключения механизма подачи; 3 - вариатор подачи и типа нарезаемой резьбы; 4 - вариатор подачи шага резьбы; 5 - переключатель на левую или правую резьбу; 6 - рукоятка установки нормального или увеличенного шага резьбы и положения при делении на заходы резьбы (многозаходной); 7 и 8 - рукоятки установки частоты вращения шпинделя; 9 - вводный автоматический выключатель; 10 - лампа сигнальная; 11 - включение насоса СОЖ; 12 - указатель нагрузки станка; 13 - ручное пере­мещение поперечных салазок суппорта; 14 - регулируемое сопло СОЖ; 15 - местное освещение; 16 - рукоятка поворота и зажима резцедержателя; 17 - рукоятка перемещения верхних салазок суппорта; 18 - кнопка включения двигателя ускоренного хода; 19 - рукоятка управления перемещениями каретки и салазок суппорта; 20 - зажим пиноли задней бабки; 21 - рукоятка закрепления задней бабки на станине: 22 - маховичок перемещения пиноли задней бабки; 23 - рукоятка включения и отключения муфты главного привода; 24 - рукоятка включения и отключения разъемной гайки ходового винта; 25 - включение подачи: 26 - квадрат винта закрепления каретки на станине; 27 - кнопочная станция двигателя главного привода; 28 - рукоятка включения и выключения реечной шестерни; 29 - маховичок ручного перемещения каретки суппорта

Токарно-винторезные станки этой модели с повышенной точностью (16К20П) имеют верхний поворотный суппорт с механической подачей.
