Режим створення специфікацій

Самостійна робота № 19

Тема: Створення та настройка специфікації складального креслення.

Одним з компонентів системи КОМПАС-ГРАФІК 3D V8 є система створення специфікацій для збірного креслення.

Специфікація – це документ, що визначає склад збірного креслення і побудований у вигляді таблиці. Стандартом встановлюється його форма у вигляді рядків. Об'єкт специфікації – декілька наступних один за одним рядків специфікації, що відносяться до одного збірного креслення.

Специфікація оформляється рамкою і штампом, причому досить часто буває багатосторінковою. Засоби системи КОМПАС-ГРАФІК 3D V8 дозволяють створити специфікацію відповідно до ДСТ 2106-96, як в ручному, так і в напівавтоматичному режимах.

Перехід в режим створення специфікації може бути виконаний одним з трьох способів:

r на панелі інструментів Стандартна натисніть кнопку «Создать». На екрані з'явиться діалогове вікно «Новый документ»;

r у вікні клацніть двічі по значку «Спецификация». На екрані з'явиться бланк специфікації (рис. 1). Таким чином, ви потрапили в режим створення специфікацій. Тому у верхньому рядку головного вікна після назви системи і його номера версії йде назва в квадратних дужках: [Спецификация без имени].

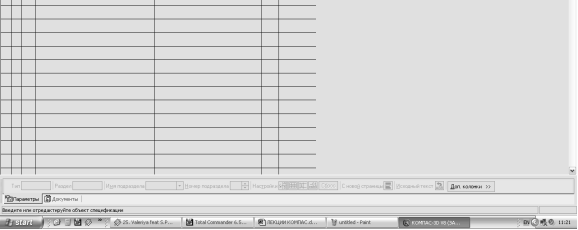

Рис. 1. Головне вікно системи в режимі створення специфікації

Графічне вікно системи в режимі роботи із специфікацією, окрім загальних для системи елементів, містить і свої специфічні пункти меню, панелі інструментів, контекстні меню та інші додаткові елементи. Тому перед тим, як заповнити бланк, необхідно розглянути докладніше інтерфейс Головного вікна системи в даному режимі.
