Система управления огнем

Тип– эл-мех-ий, с постоянным углом заряжания, с предварит. улавливанием стрелянного поддона с послед. его удалением за пределы боевого отделения, с размещ. Механизир. боеукладки на днище машины.

Характеристики АЗ Т-72Б

Угол заряжания – 4° 30';

Емкость ВТ – 22 артвыстрела раздельно-гильзового заряж..

Продолжительность заряжания 1 а/в – до 8 с.

Досылка выстрелов – раздельная (в 2 этапа).

Приводы – 6 электродвигателей МУ 431 400 Вт.

Наличие дублирующих устройств – ручные приводы транспортера и МПК.

Время загрузки (снаряжения) транспортера – 4-5 мин.

Мех-мы АЗ: - мех-м, вывод. выстрел в плоскость заряжания – вращающ. транспортер (ВТ);

- мех-м, вывод. элементы выстрела на линию досылания – механизм подъёма кассет (МПК);

- мех-м досылания элементов выстрела в камору заряжания пушки – досылатель (Д);

- мех-м стопорения пушки на угле заряжания – электромашинный стопор пушки (СП);

- мех-м удаления стрелянного поддона.

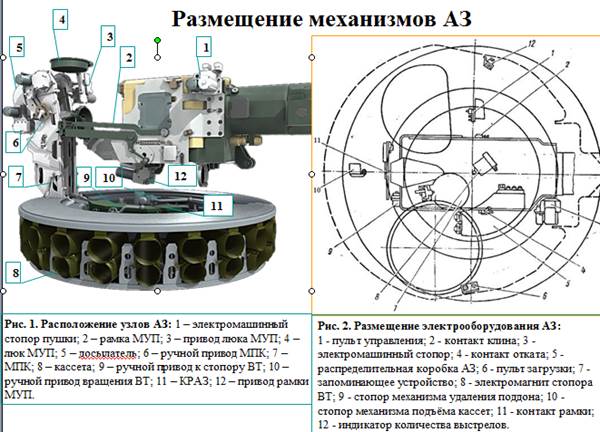

Агрегаты АЗ: - вращающ.транспортер-размещ.и подача выстрелов

-Мех-м удаления поддона

-мех-м подъема кассет-подъем кассет на линию досылания или загрузки.

- досылатель

- электромашин.стопор пушки-приварен к крыше

- запоминающее устройство- информир. о сост.загрузки кассет ВТ
- распределит.коробка кр-175 – размещ.элементов управл.АЗ

- пульт управления-управляет системой

- пульт загрузки – у командира

- индикатор кол-ва выстрелов

- электромонтажный комплект

Цикл начинается с 1)нажатия кнопки АЗ ВКЛ. на ПУ АЗ при загруженных в ВТ выстрелах. ВТ начинает вращаться.

2)При подходе кассеты с выбранным типом выстрела к окну выдачи ВТ пушка приводится к углу заряжания и стопорится СП. В процессе торможения ВТ при застопоренной СП пушке

3) поднимается рамка. После остановки ВТ при поднятой (или движущейся вверх) рамке 4)кассета с выстрелом поднимается на линию досылания снаряда и в этом положении стопорится. После этого с помощью Д

5)снаряд досылается в камору пушки и цепь возвращается в исходное положение. Одновременно в конце досылки снаряда

6)открывается крышка люка выброса, выбрасывается поддон и закрывается крышка люка, а также срабатывает по сигналу с концевого выключателя и КРАЗ электромагнит в ЗУ и происходит

7)списывание информации о заряженном типе снаряда.

8)Кассета опускается на линию досылания заряда. После стопорения кассеты

9)заряд досылается в камору пушки, клин затвора пушки закрывается, а цепь Д возвращается в исходное положение.

10)Пустая кассета и рамка возвращаются в нижнее положение, а пушка, расстопариваясь, идет в согласованное положение с линией прицеливания. Через контакт клина 11)информация о заряженности пушки поступает в поле зрения ТПД.

Цикл заряжания окончен, пушка готова к производству выстрела.

Прицельно-наблюдат.комплекс 1А40-1, 1К13-49, ТКН-3Б -поиск, обнаруж., опознав. целей и слеж. за ними днем и ночью из неподвиж. и движущ. танка с места наводчика

1А40-1 (восьмикратное увелич.,угол зрения 9градусов,поле зрения стабилизир.в вертикал.плоскости,прицел.дальность стрельбы-бр,к-4000м,оф-5000м,из пулемета-1800м, время готовности -2мин,работа в боевой обстановке-12чинтервал м/у измерением дальности-6с ),

стабилизатор вооруж.2Э42-2( время готовности 2 мин,240кг масса,7кВт)-наведен. и стабилизац. поля зрения прицела в одной, пушки и спаренного с ней пулемёта в 2 плоскостях в различ. режимах из неподвижн. и движущ. танков

1а40-1 части: оптико-мех.блок(оптика,дальномер,гироскоп),блок измер.дальности(вырабат.знач.дальности),блок индикации устр-ва выработки бокового упреждения(какую поправку взять), блок ввода дальности, блок питания, электроблок(регулир.электр.параметров), потенциометр поправок

1А40-1 -измерение дальности до неподвиж. и движущ. целей при подготовке стрельбы с места и с ходу, автоматич. вычисл. и ввод в прицел угла прицелив. и вычисл. угла бокового упрежд. при слежении наводчиком за целью

Прицельн.прибор наведения 1К13-49, 9К120 -пуск и наведение управляемой ракеты

Комбинир.прибор наблюд.командира Ткн3 -целеуказан.наводчику от командира в горизонтал.плоскости(Комбинированный, перископический, бинокулярный)

С системой связаны: вспомогат.прицельн.устр-во:азимутал.указатель и боковой уровень;прицел для стрельбы из зенит.пулеметн.установки-к10-т;комплекс управл.вооруж. КУВ 9к120

Танковый прицельный дальномер ТПД-К1М -для обнаруж. целей на поле боя, подготовки исходных данных для стрельбы, ввода поправок на отклонение условий стрельбы от нормальных (табличных), прицеливания, производства выстрела, оценки результатов стрельбы и ввода корректур в дневных условиях.

Приводы вертикального наведения – прибор навед.пушки на угол заряжания, ограничитель углов,питающ.установка,исполнит.цилиндр

Приводы горизонтал.наведения-эл /механич.; эл/мех.усилитель,исполнит.двигатель мех-ма поворота башни, распределит.коробка к2,датчик линейн.ускор(выработки сигнала, пропорционального линейному ускорению башни в поперечно-вертикальной плоскости)

Общие узлы: распределит.коробка к1,гироблок – 2 гироскопа
