Устройства пожаротушения




Для защиты от пожаров зданий и соору­жений используют:

автомобильные пожарные ма­шины;

стационарные установки пожаротушения;

огнетушители;

пожарный инвентарь;

средства пожарной сигнализации.

Автомобильные пожарные машины служат для перевозки к месту пожара боевых расчетов и противопожарного оборудования: автонасоса, автонасосных станций, автолестницы, автоподъемников и др.

Стационарные установки пожаротушения бывают водяные, жидкостные, пенные, газовые, паровые, порош­ковые.

Основным постоянным средством пожаротушения на объектах является водяная пожарная система.

В зданиях и сооружениях с производствами категорий А, Б и В, где размещаются особо опасные в пожарном отношении производства, устанавливаются автоматически действующие установки для тушения пожаров - спринклерные или дренчерные установки, которые приводятся в действие специальными датчиками-извещателями.




Спринклерная установка, применяемая только в отапливаемых помещениях, со­стоит из сети водопроводных труб, про­ложенных по потолку, с ввернутыми в них на определенном расстоянии друг от друга специальными спринклерными го­ловками (рисунок 3.1).



Рисунок 3.1 – Спринклерная головка



Спринклерная головка состоит из обоймы 1, кольца 2, хомута 3, розетки 4, металлической диафрагмы 5, стеклянного колпака 6 и замка 7.

Эти головки имеют замки 7 в виде пластин, спаянных легко­плавким припоем с температурой плавле­ния 72, 93, 141 или 182°С. При повышении температуры окружающего воздуха, обус­ловленной загоранием, до расчетного предела припой расплавляется, пластинки распадаются и вода начинает выливаться из спринклерной головки, производя тушение очага загорания. Одновременно подается сигнал о пожаре.

Зона ороше­ния спринклерной головки охватывает площадь до 9 м2. В некоторых случаях применяется смешанная спринклерная система, в которой в летнее время используется вода, а зимой - сжатый воздух.

Дренчерная установка, применяемая для неотапливаемых помещений, также состоит из системы труб, не заполненных водой и снабженных дренчерными головками (рисунок 3.2), которые не имеют замков, и их выпускные отверстия всегда открыты. Воду для тушения очагов загорания в дренчерную систему подают автоматически через клапаны, открывающиеся при повышении температуры окружающего воздуха.

Дренчерная установка используется в основном для охлаждения несущих элементов конструкций, чтобы они не разрушались и не теряли устойчивость во время пожара.

Для тушения загораний в зданиях и сооружениях, на технике, в электроустановках и на других объектах служат огнетушители.






Рисунок 3.2 – Схема дренчерной головки



По виду огнетушащего вещества огнетушители подразделяются на:

химические пенные;

воздушно-пенные;

углекислотные;

хладоновые (бромэтиловые);

порошковые;

комбинированные.

В химических пенных огнетушителях огнетушащим веществом служат водные растворы кислот и щелочей, при взаимодействии которых образуется химическая пена.

В воздушно-пенных огнетушителях огнетушащим веществом являются водные растворы пенообразователя, а в качестве рабочего тела

используется углекислый газ, азот или воздух.

В углекислотных огнетушителях огнетушащим веществом является сжиженная углекислота.

В хладоновых (бромэтиловых) огнетушителях в качестве огнетушащего вещества применяют парообразующие вещества на основе галоидированных углеводородов, таких как бромистый этил, фреон (хладон), смесь нескольких фреонов (хладонов) или смесь фреона (хладона) с бромистым этилом и др.

В порошковых огнетушителях в качестве огнетушащего вещества используют сухие порошки на основе двууглекислой соды различной рецептуры.

В комбинированных огнетушителях огнетушащими веществами служат порошок и водный раствор пенообразователя.

По размеру и количеству огнетушащего вещества огнтушители делятся на следующие группы:

малолитражные – с вместимостью корпуса (баллона) до 5 л;

промышленные ручные - с вместимостью корпуса до 10 л;

передвижные и стационарные – с вместимостью корпуса более 25 л.

В основу маркировки огнетушителей положены буквенные и цифровые обозначения. Буквы обозначают вид огнетушащего вещества, а цифры – вместимость корпуса огнетушителя в литрах. Наибольшее применение на предприятиях имеют химические пенные огнетушители ОХП-10 (а) и ОХВП-10 (б) (рисунок 3.3).




Рисунок 3.3 – Огнетушители химические пенные



Огнетушители состоят из корпуса 1, стакана с кислотной частью заряда 2, чеки 3, предохранительной мембраны 4, накидной гайки 5, спрыск 6, крышки 7, штока 8, рукоятки 9, прокладки 10, пружины 11, горловины 12, верхнего днища 13, клапана 14, боковой ручки 15, нижнего днища 16, сетки 17, конфузора 18, корпуса пенного насадка 19, центробежного распылителя 20, гайки 21, башмака 22.

Они применяются для тушения загораний горючих жидкостей и твердых материалов, за исключением щелочных металлов и электроустановок под напряжением.

Для приведения этих огнетушителей в действие необходимо рукоятку повернуть на 1800, перевернуть огнетушитель вверх дном и направлять струю пены в очаг пожара до тех пор, пока не прекратится горение или поступление пены.

При тушении твердых веществ и материалов струю пены следует направлять в места наибольшего горения.

При тушении горючих жидкостей в открытых сосудах с бортами пену направлять так, чтобы она скользила по поверхности жидкости или же ударялась о борт сосуда.

Не следует направлять струю пены под большим углом к зеркалу жидкости, так как в этом случае она будет разбрызгиваться и горение усилится. В случае засорения спрыска необходимо его прочистить шпилькой, подвешенной к ручке огнетушителя.

Огнетушители работают при давлении 1,4 МПа (14 кгс/см2). Продолжительность действия: ОХП-10 - 60 с, ОХВП-10 – 50 с. Масса огнетушителя с зарядом – 14 кг. Длина струи: ОХП-10 - 6 м, ОХВП-10 – 4 м. Полезная вместимость корпуса 8,7 л..

Воздушно-пенные огнетушители служат для тушения загораний горючих жидкостей и твердых материалов. Их не применяют для тушения электроустановок под напряжением, а также щелочных металлов и веществ, горение которых происходит без доступа воздуха.

Воздушно-пенные огнетушители выпускются ручные ОВП-5 и ОВП-10, передвижные ОВП-100 и стационарные ОВПУ-250.

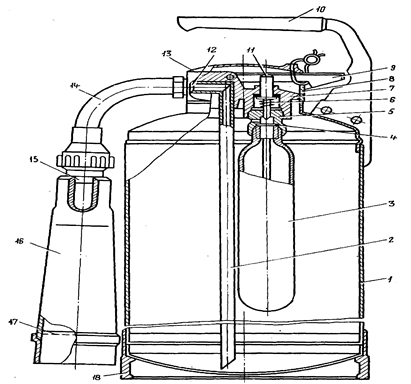

Огнетушители ОВП-5 и ОВП-10 (рисунок 3.4) состоят из корпуса 1, сифонной трубки 2, баллона для рабочего газа 3, мембраны 4, держателя 5, пружины 6, крышки 7, горловины 8, пускового рычага 9, рукоятки 10, штока 11, мембраны 12, защитного колпака 13, напорной трубки 14, центробежного распылителя 15, воздушно-пенного насадка 16, сетки 17 и башмака 18.






Рисунок 3.4 – Огнетушитель воздушно-пенный ОВП-10



Для приведения огнетушителя в действие необходимо взять его за рукоятку 10, нажать на пусковой рычаг 9 и направлять струю пены в очаг пожара.

Огнетушители работают при давлении: ОВП-5 – 1,5 МПа (15 кгс/см2), ОВП-10 – 1,2 МПа (12 кгс/см2). Продолжительность действия: ОВП-5 - 20 с, ОВП-10 – 45 с. Масса огнетушителя с зарядом: ОВП-5 - 10 кг, ОВП-10 – 14 кг. Длина струи: ОВП-5 - 3 м, ОВП-10 – 4,5 м. Объем раствора 4,3 и 9 л соответственно.

Огнетушитель ОВП-100 (рисунок 3.5) состоит из генератора пены 1, корпуса 2, крышки горловины 3, рамы 4, резинотканевого рукава 5, предохранительного клапана 6, запорного вентиля 7, баллона для рабочего газа 8, сифонной трубки 9 и колеса 10.








Рисунок 3.5 – Огнетушитель воздушно-пенный ОВП-100



Для приведения огнетушителя в действие необходимо установить его в наклонном или вертикальном положении, размотать резинотканевый рукав в сторону очага пожара, открыть вентиль запорно-пускового устройства и направить струю пены в очаг пожара.

Огнетушитель работает при давлении 0,8 МПа (8 кгс/см2). Продолжительность действия 90 с. Масса огнетушителя с зарядом 155 кг. Объем раствора 90 л. Длина резинотканевого рукава 5 м. Длина струи 5 м.

Огнетушитель ОВПУ-250 (рисунок 3.6) состоит из пробкового крана 1, корпуса 2, заливного патрубка 3, баллона для рабочего газа 4, патрубка для контроля уровня жидкости 5, катушки с резинотканевым рукавом 6, предохранительного клапана 7, генератора пены 8, стойки 9, патрубка 10 и сливной трубы 11.




Рисунок 3.6 –Огнетушитель воздушно-пенный ОВПУ-250





Принцип действия и порядок приведения огнетушителя ОВПУ-250 аналогичны огнетушителю ОВП-100.

Огнетушитель работает при давлении 1,0 МПа (10 кгс/см2). Продолжительность действия 125 с. Масса огнетушителя с зарядом 470 кг. Объем раствора 250 л. Длина резинотканевого рукава 20 м. Длина струи 8-10 м.

Углекислотные огнетушители служат для тушения загораний двигателей, топливных баков машин, электроустановок под напряжением, различных горючих веществ, за исключением тех, горение которых происходит без доступа воздуха, а также щелочных и магниевых сплавов.

Углекислотные огнетушители выпускаются как ручные (ОУ-2, ОУ-5 и ОУ-8), так и передвижные (ОУ-25, ОУ-80 и ОУ-400).

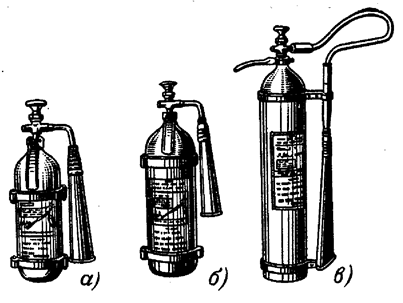

Ручные углекислотные огнетушители типов ОУ-2 (а), ОУ-5 (б) и ОУ-8 (в) (рисунок 3.7) одинаковы по устройству и каждый состоит из стального баллона, в горловину которого на конусной резьбе ввернуто запорно-пусковое устройство пистолетного или вентильного типа с сифонной трубкой, и раструба-снегообразователя.




У огнетушителей ОУ-2 и ОУ-5 раструб-снегообразователь присоединен к корпусу запорно-пускового устройства шарнирно, у огнетушителя ОУ-8 – с помощью гибкого резинотканевого рукава высокого давления. Для переноски огнетушителя на горловине баллона с помощью хомута крепится рукоятка.



Рисунок 3.7 – Ручные углекислотные огнетушители



Для приведения в действие ручных огнетушителей необходимо направить раструб-снегообразователь на очаг пожара и открыть рычаг запорно-пускового устройства. При этом не следует переворачивать огнетушитель запорно-пусковым устройством вниз.

Огнетушители работают при давлении 5,8 – 6,0 МПа (58-60 кгс/см2). Время непрерывного интенсивного действия при температуре 200С: ОУ-2 и ОУ-5 - 15 с, ОУ-8 – 20 с. Масса заряда огнетушителя: ОУ-2 – 1,4 кг, ОУ-5 – 3,5 кг и ОУ-8 5,6 кг. Длина струи при температуре 200С: ОУ-2 – 1,5 м, ОУ-5 – 2,9 м и ОУ-8 – 3,5 м. Длина резинотканевого рукава у огнетушителя ОУ-8 – 0,6 м.

Передвижные огнетушители конструктивно отличаются друг от друга.

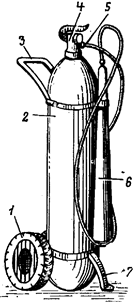

Огнетушитель ОУ-25 (рисунок 3.8) состоит из баллона 2, смонтированного на двухколесном шасси 1. В горловину баллона ввернуто запорно-пусковое устройство 4. Устойчивость огнетушителя в вертикальном положении обеспечивается ножкой 7, которая вместе с колесами образует три точки опоры. Рукоятка 3 огнетушителя крепится непосредственно на баллоне с помощью хомута. Для образования снежной струи к запорно-пусковому устройству присоединен резинотканевый рукав 5 высокого давления с раструбом-снегообразователем 6.

Огнетушитель работает при давлении 5,8-6 МПа (58-60 кгс/см2). Время непрерывного интенсивного действия при температуре 200С 20 с. Масса заряда огнетушителя 17,5 кг. Вместимость баллона 25 л. Длина резинотканевого рукава 3,4 м.






Рисунок 3.8 – Углекислотный огнетушитель ОУ-25

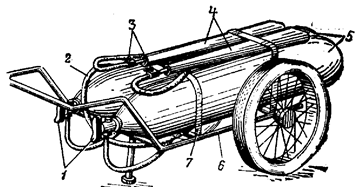

Внешний вид огнетушителя ОУ-80 представлен на рисунке 3.9.




Рисунок 3.9 – Углекислотный огнетушитель ОУ-80



Огнетушитель состоит из тележки 6, двух баллонов 5, запорно-пускового устройства 1 с изогнутыми сифонными трубками, коллектора с двумя разводящими резинотканевыми рукавами 2, накидной шайбой и раструбами-снегообразователями 4, среднего кронштейна для крепления баллонов и заднего кронштейна с хомутом 7 для крепления баллонов и укладки резинотканевых рукавов. Тележка 6 выполнена в виде рамы из труб с двумя пневматическими колесами, опорами под баллоны и задней опорной стойкой. Раструбы огнетушителя имеют запорные краны 3, с помощью которых можно прекратить работу огнетушителя, не закрывая запорно-пусковых устройств.

Огнетушитель работает при давлении 5,8-6 МПа (58-60 кгс/см2). Время непрерывного интенсивного действия при температуре 200С 50 с. Масса заряда огнетушителя 56 кг. Вместимость баллона 40 л. Длина резинотканевого рукава 10 м.

Огнетушители ОУ-25 и ОУ-80 приводятся в действие усилиями двух-трех человек.

Хладоновые огнетушители предназначены для тушения начальных пожаров различных веществ и материалов, а также электроустановок, находящихся под напряжением до 380 В. Они не пригодны для тушения щелочных, щелочноземельных металлов и материалов, горение которых происходит без доступа воздуха.

Промышленностью выпускаются ручные хладоновые ОХ-3, углекислотно-бромэтиловые огнетушители ОУБ-3А (а) и ОУБ-7А (б) (рисунок 3.10).




Рисунок 3.10 – Ручные углекислотно-бромэтиловые огнетушители



Огнетушители ОХ-3, ОУБ-3А и ОУБ-7А (рисунок 3.11) одинаковы по устройству и отличаются друг от друга вместимостью баллона.

Огнетушители состоят из клапана 1, распылительного насадка 2, колпака 3, пускового рычага 4, корпуса запорного устройства 5, уплотнительного кольца 6, штока 7, накидной гайки 8, пружины 9, рукоятки 10, корпуса 11 и сифонной трубки 12.

Для приведения огнетушителя в действие необходимо взять его за рукоятку, нажать на рычаг и направить струю на очаг пожара.




Рисунок 3.11 – Огнетушитель углекислотно-бромэтиловый



Огнетушители работают при давлении 1,7 МПа (17 кгс/см2). Время действия: ОХ-3 и ОУБ-3А - 20 с, ОУБ-7А – 30 с. Масса заряда: ОХ-3 – 3,7 кг, ОУБ-3А – 3,5 кг, ОУБ-7А - 8 кг. Дальность струи: ОХ-3 – 3 м, ОУБ-3А – 3-4 м, ОУБ-7А – 4 м.

Порошковые огнетушители служат для тушения небольших загораний лекговоспламеняющихся и горючих жидкостей, щелочно-земельных металлов и электроустановок под напряжением.

Они выпускаются ручными типа ОП-1 «Момент», ОП-10 и передвижными ОП-100.

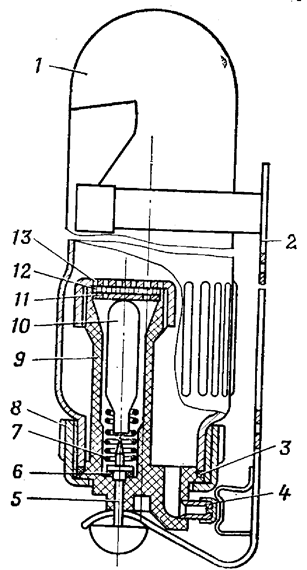

Огнетушитель ОП-1 «Момент» (рисунок 3.12) состоит из корпуса 1, кронштейна 2, прокладки 3, насадка с колпачком 4, бойка с головкой 5, уплотнительного кольца 6, пружины 7, крышки 8, стакана 9, баллончика для рабочего газа 10, диафрагмы 11, слоя поропласта 12 и крышки 13.

Для приведения огнетушителя в действие необходимо снять с него кронштейн 2, перевернуть вниз запорно-пусковым устройством, ударить по головке бойка 5 и направить струю порошка в очаг пожара.




Рисунок 3.12 – Огнетушитель порошковый ОП-1 «Момент»



Огнетушитель ОП-10 (рисунок 3.13) состоит из корпуса 1, сифонной трубки 2, пробки 3, насадки 4, крышки с запорно-пусковым устройством 5, рукоятки 6, пускового рычага 7, держателя 8, штока 9, баллона для рабочего газа 10, трубки подвода рабочего газа 11, пористой перегородки 12, резинового основания 13 и пластмассового башмака 14.

Для приведения огнетушителя в действие необходимо взять его за рукоятку 6, нажать на пусковой рычаг 7 и направить струю порошка в очаг пожара.

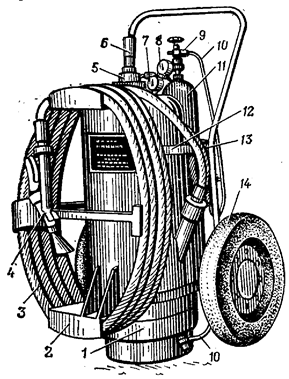

Огнетушитель ОП-100 (рисунок 3.14) состоит из корпуса 1, каркаса 2, рукава 3, выпускного клапана 4, крышки 5, предохранительного клапана 6, манометра 7, манометра баллона с рабочим газом 8, запорного устройства 9, трубопроводов 10, баллона с рабочим газом 11, хомута 12, регулятора давления 13 и тележки 14.

Для приведения огнетушителя в действие необходимо размотать резинотканевый рукав, снять пломбу, открыть запорное устройство баллона с рабочим газом, нажать на рычаг выпускного клапана и направить струю порошка в очаг пожара.




Рисунок 3.13 – Огнетушитель порошковый ОП-10



Порошковые огнетушители работают при давлении: ОП-1 «Момент» – 0,2 МПа (2 кгс/см2), ОП-10 – 1,2 МПа (12 кгс/см2) и ОП-100 – 0,7 МПа (7 кгс/см2).

Время работы: ОП-1 «Момент» – 10 с, ОП-10 – 20 с и ОП-100 – 45-60 с.

Масса заряженного огнетушителя: ОП-1 «Момент» – 1,4 кг, ОП-10 – 15,5 кг и ОП-100 – 180 кг.

Длина порошковой струи: ОП-1 «Момент» – 2 м, ОП-10 – 5 м и ОП-100 – 11 м.

Вместимость баллона для рабочего газа: ОП-1 «Момент» – 0,05 л, ОП-10 – 0,35 л и ОП-100 – 10 л.

Рабочий газ: ОП-1 «Момент» – углекислота, ОП-10 – углекислота (азот или воздух) и ОП-100 – азот или воздух.

Длина резинотканевого рукава у огнетушителя ОП-100 – 10 м.






Рисунок 3.14 – Огнетушитель порошковый ОП-100

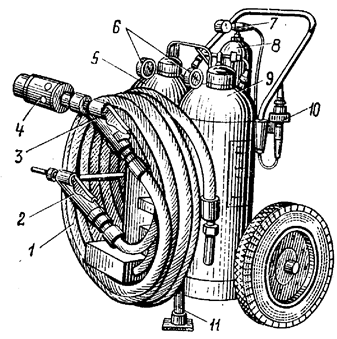

Комбинированный огнетушитель ОК-100 (рисунок 3.15) служит для тушения легковоспламеняющихся и горючих жидкостей, газов, твердых и тлеющих материалов. В огнетушителе используется заряд, состоящий из порошка и пенообразователя с водой.

Он состоит из рукава 1, выпускного клапана для порошка 2, выпускного клапана 3, генератора пены 4, сосуда для порошка 5, манометров 6, запорного устройства 7, баллона для воздуха 8, сосуда для раствора пенообразователя 9, регулятора давления 10 и стойки 11.

Для приведения огнетушителя в действие необходимо снять выпускной клапан 3 с генератором 4 пены и выпускной клапан 2 для порошка, размотать резинотканевые рукава 1, снять пломбу и открыть запорное устройство баллона с воздухом. Струи пены и порошка направляются совместно или поочередно в очаг пожара после нажатия на рычаги выпускных клапанов.

Масса порошка 45 кг. Объем огнетушащего средства: воды – 44,5 л, пенообразователя ПО-1 –2,5 л и пенообразователя ПО-3А – 1,4 л.

Время выхода огнетушащего заряда: порошка – 30 с, раствора пенообразователя – 40 с.

Длина струи: порошка – 8 м, пены – 8 м.

Рабочий газ – воздух, давление – 1 МПа (10 кгс/см2).

Длина резинотканевого рукава – 10 м.








Рисунок 3.15 – Комбинированный огнетушитель ОК-100



В качестве первичных и подсобных средств пожаротушения исполь­зуют пожарный инвентарь:

-ведра;

-бочки с водой;

-лопаты;

-ящики с пес­ком;

-ломы;

-топоры,

-асбестовую ткань (кошму) и др.

Такой инвентарь должен быть в наличии в производственных помеще­ниях на специальных пожарных щитах или стендах и иметь красную окраску.

Для извещения о пожаре на предприятиях используют средства связи - селекторную, телефонную, радиосвязь.

Автоматическая пожарная сигнализация предназначена для обнаружения пожара и сообщения о месте его возникновения.

Все видыавтоматической пожарной сигнализации состоят из:

-извещателей;

-приемной станции;

-системы проводов (лучей).

Пожарные извещатели бывают ручного действия (кнопочные) и автоматические.

Ручные пожарные извещатели служат для подачи сигналов тревоги вручную.

Автоматические пожарные извещатели преобразуют воздействие физических явлений развития пожара в электрические сигналы и передают их на приемную станцию.

В зависимости от явлений пожара, на которые реагируют извещатели, они делятся на четыре группы:

-тепловые;

-дымовые;

-световые;

-комбинирован­ные;

-ультразвуковые.

Тепловые извещатели срабатывают на повышение температуры окружающего воздуха выше критического значения (60°, 80° и 100° С). Время срабатывания - около 1 мин, контролируемая площадь - 30 м2.

Они являются приборами одноразового, дифференциального или мак­симально дифференциального действия.

Прибор одноразового действия имеет расчетную температуру плавления 72,5°С и работает на разрыв электрической цепи.

Тепловой извещатель дифференциального действия реагирует на скорость нарастания температуры окружающего воздуха за определенное время. Такие извещатели применяются во взрывоопасных помещениях.

Извещатель максимально дифференциального действия работает одновременно на повышение температуры и на достижение заданной критической температуры.

Дымовые извещатели реагируют на появление в воздухе дыма, об­разующегося в процессе горения. В них используются два основных принципа обнаружения дыма: оптико-электронный, контролирующий изменение оптических свойств среды, и радиоизотопный, который реги­стрирует изменение электропроводности ионизированной радиоактив­ным элементом межэлектродной среды при появлении частиц дыма. Время приведения в действие дымовых извещателей - порядка 5 с, кон­тролируемая площадь - 100 м2.

Световые извещатели основаны на обнаружении ультрафиолетового или инфракрасного излучения пламени в очаге пожара методом фото­эффекта. Световые извещатели безинерционны, то есть реагируют на появление пламени мгновенно, и контролируют зону площадью до 600м2.

Комбинированные извещатели реагируют одновременно на не­сколько параметров, например, на появление тепла и дыма.

Ультразвуковые извещатели улавливают колеблющееся пламя пу­тем сравнения ультразвуковой частоты колебаний у отраженной от пламени и излучаемой извешателем. Контролируемая площадь - до 1000 м2.

Сигналы от извещателей передаются по сети на приемную станцию, которая состоит из общестанционного блока и лучевых комплектов (по числу извещателей). Станция принимает сигналы тревоги и передает их в пожарную часть. На станции ведется круглосуточное дежурство персо­нала.
