Отпуск пара

ТЕПЛОЭЛЕКТРОЦЕНТРАЛИ (ТЭЦ)

Основная часть тепловой нагрузки при теплофикации удовлетворяется отработавшей при выработки электроэнергии теплотой от установленных на ТЭЦ теплофикационных турбоагрегатов, в которых электрическая энергия вырабатывается главным образом комбинированным методом.

На современных ТЭЦ, работающих на органическом топливе, устанавливаются, как правило, теплофикационные турбины большой единичной электрической мощности (50 – 250 МВт) на высокие и сверхкритические начальные параметры пара (13 и 24 МПа) двух основных типов: а) конденсационные с отбором пара (Т и ПТ); б) с противодавлением (Р).

Отработавший пар низкого давления (около 0,05 – 0,25 МПа) отводится из так называемых теплофикационных отборов турбины. Этот пар используется на ТЭЦ для подогрева сетевой воды, циркулирующей в тепловой сети. На современных ТЭЦ подогрев сетевой воды в зимний период проводится обычно в трех или четырех последовательно включенных ступенях подогрева.

Комбинированное производство электрической и тепловой энергии на ТЭЦ предполагает наряду с отпуском электрической энергии также отпуск теплоты для технологических нужд промышленности (обычно в виде пара необходимых параметров) или для целей отопления, вентиляции и горячего водоснабжения жилых, общественных и промышленных зданий и сооружений (в виде горячей воды достаточно высокой температуры), или одновременно и пара, и горячей воды.

В районах, располагающих природным газом как базовым топливом, применяются газотурбинные, а также парогазовые теплофикационные установки с использованием в качестве паровой ступени серийных паротурбинных установок.

Схема пароснабжения зависит от характера паропотребления и выбирается исходя из технико-экономических соображений, учитывающих показатели всех элементов системы пароснабжения: ТЭЦ, паропроводов, потребителей.

Если всем потребителям требуется пар низкого давления, применяется однотрубная система (рис. 3.3, а); при потреблении пара высокого и низкого давлений – двухтрубная система (рис. 3.3, б).

Численные значения давления пара, отпускаемого потребителям, следующие: для отопительно-вентиляционных установок потребителей – 0,06…0,25МПа; технологических аппаратов – 0,6…0,8МПа; для паровых приводов – 1,2…1,8МПа и в ряде случаев 3,5 и даже 9 МПа.

Отпуск пара от ТЭЦ внешним потребителям может производиться по различным схемам:

1. Из отборов или противодавления турбин различных типов: конденсационных (Т, ПТ и П) и с противодавлением (Р и ПР). Номенклатура выпускаемых турбин обеспечивает возможность снабжения паром из теплофикационных и производственных отборов или противодавления различных отопительно-вентиляционных и технологических потребителей.

2. От паропреобразователей ТЭЦ. Паропреобразователем называется установка для испарения воды (получения вторичного пара), греющим теплоносителем в которой является первичный пар с давлением, большим давления вторичного пара, отпускаемого внешним потребителям. В качестве первичного пара (греющего теплоносителя) используется пар из отборов высокого давления турбины.

Паропреобразовательные установки применяются на ТЭЦ, если внешним потребителям требуется большое количество пара с одновременной невозможностью возврата на ТЭЦ конденсата этого пара.

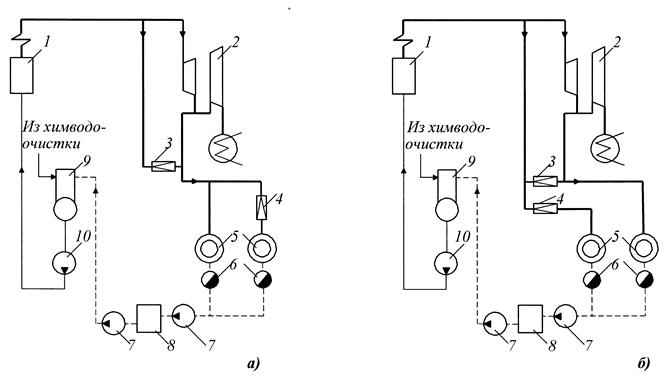

Рис. 3.3. Системы пароснабжения от ТЭЦ – однотрубная (а)и двухтрубная (б).

1 – парогенератор; 2 – турбина; 3 – редукционно-охладительная установка на ТЭЦ; 4 - редукционная установка у потребителей; 5 – потребитель пара; 6 – конденсатоотводчик; 7 - конденсатный насос; 8 – сборник конденсата; 9 – деаэратор; 10 – питательный насос.

3. От термокомпрессоров в том случае, если пар, отпускаемый потребителям из отборов или противодавления турбины, имеет давление меньше требуемого.

4. Непосредственно от паровых котлов ТЭЦ, при этом только в том случае, если его давление и температура соответствуют требованиям внешних потребителей пара. Такое совпадение на практике встречается достаточно редко, как правило, давление и температуру отпускаемого пара необходимо снижать с помощью РОУ.
