Краткое описание работы

Лабораторная работа № 1

Литература.

Контрольные вопросы.

1. Каковы причины возникновения вибраций? Источники возникновения вибраций на судах?

2. Чем характеризуется величина вибрации?

3. Что такое октавная полоса частот?

4. Как классифицируются вибрации?

5. Какое воздействие оказывает вибрация на человека?

6. Как нормируются вибрации? Нормативные документы?

8. Как осуществляется вибрационная защита?

9. Какими показателями оценивается качество виброизоляции?

9. Как зависит коэффициент передачи от частоты возмущающей силы?

1. Безопасность жизнедеятельности/Под ред. С.В. Белова.-М., 1999.

2. ГОСТ 12.1.012-90.

3. СН 2.2.4/2.1.8.566-96

4. Шарапов В.И. Охрана труда на судах ФРП. – М.: Агропроимздат, 1989.

5. Арустамов Э.А. Безопасность жизнедеятельности. Учебник для вузов. – М.: Изд. дом «Дашков и К», 2001.

6. Русак О.Н., Милаян К.Р., Занько И.Г. Безопасность жизнедеятельности. Учебное пособие. – Санкт-Петербург.: Изд. «Лань», 2002.

Тема: «Исследование метеорологических условий на рабочих местах»

1.1. Целевая установка: изучить основные принципы нормирования микроклимата в производственных помещениях, исследовать параметры микроклимата на рабочем месте и дать им оценку методом эффективных температур.

1.2. Краткое теоретическое обоснование.

1.2.1. Под микроклиматом производственных помещений понимается климат внутренней среды этих помещений, который определяется действующими на организм человека сочетаниями температуры, влажности и скорости движения воздуха, а также температурой окружающей поверхности и барометрическим давлением.

Человек постоянно находится в процессе теплового взаимодействия с окружающей средой. Нормальное протекание физиологических процессов в организме возможно лишь тогда, когда выделяемое организмом тепло непрерывно отводится в окружающую среду за счет конвекции воздуха – q_к, теплопроводности через одежду –q_m, излучения –, испарения влаги с поверхности кои, выделяемой потовыми железами –q_п нагрева выдыхаемого воздуха – q_q:

Q = q_к + q_m + q_и + q_п + q_q.

Соответствие между определенным количеством тепла, вырабатываемым организмом, и охлаждающей способностью среды характеризует её как комфортную. Комфортные метеоусловия производственных помещений обеспечивает хорошее самочувствие и оптимальные условия для более высокой производительности труда.

Если тепловое равновесие нарушено, например, теплоотдача меньше теплообразования, то в организме происходит накопление тепла – перегрев, сопровождаемый снижением скорости кровотока, нарушением водно-солевого обмена, вегетативными расстройствами. Длительная работа в условиях высоких температур может привести к тепловому удару. Пребывание в условиях низких температур вследствие повышенной теплоотдачи приводит к переохлаждению и даже обморожениям, может явиться причиной многих заболеваний.

1.2.2. Нормируемыми параметрами микроклимата в производственных помещениях, в том числе промысловых судов, являются температура, относительная влажность и скорость движения воздуха. Оптимальные и допустимые значения этих параметров установлены ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» (табл. 1.1) и Сан ПиН 2.8.4.548-96 «Гигиенические требования к микроклимату производственных помещений».

В нормах учитываются:

Таблица 1.1

Оптимальные нормы микроклимата

в рабочей зоне производственных помещений

Период года	Категория работ	Температура, ^0С	Относительная влажность, %	Скорость движения воздуха, м/с, не более
Холодный и переходный	Легкая – I Средней тяжести – IIа Средней тяжести – IIб Тяжелая - III	20-23   18-20   17-19 16-18	60-40   60-40   60-40 60-40	0,2   0,2   0,2 0,2
Теплый период	Легкая – I Средней тяжести – IIа Средней тяжести – IIб Тяжелая -III	22-75   21-23   20-22 18-21	60-40   60-40   60-40 60-40	0,2   0,3   0,4 0,5

1) Периоды года – теплый, с температурой +10⁰С и выше; холодный и переходный, с температурой +10⁰С.

2) Категории тяжести выполняемой работы, с учетом энергозатрат организма:

- легкие, при которых энергозатраты не превышают 172 дж/с;

- средней тяжести – энергозатраты находятся в пределах 172-293 дж/с;

- тяжелые, при которых энергозатраты превышают 293 дж/с.

3) Величина избытков явного тепла, выделяемого в помещении от оборудования, отопительных приборов, нагретых материалов и других источников, влияющих на температуру воздуха в помещении.

1.2.3. Защита работающих от неблагоприятных метеоусловий осуществляется как коллективными средствами, так и средствами индивидуальной защиты. Поддержание заданных параметров микроклимата постоянными осуществляется системой кондиционирования. На судах, где нет системы кондиционирования, предусматривается вентиляция и отопление.

Одним из способов нормализации микроклимата является тепловая изоляция оборудования и корпуса судна, уменьшающая теплопритоки в теплый период и теплопотери – в холодный.

Индивидуальные средства защиты: спецодежда, спецобувь, головные уборы и т.п. – защищают работающих от перегрева и переохлаждения, особенно при работе на открытых палубах, в охлажденных трюмах и морозильных камерах.

1.2..4. Тепловые ощущения человека определяются комплексным воздействием на него всех параметров микроклимата: температуры, влажности и скорости движения воздуха. Поэтому необходима величина, которая определяла бы тепловые ощущения человека и в то же время являлась функцией параметров микроклимата, характеризующих состояние среды. Для определения и качественного учета тепловых ощущений человека широкое распространение получил метод эффективных температур.

Было замечено, что благодаря способности организма к терморегуляции, всегда можно подобрать такие сочетания значений параметров микроклимата, которые будут равноценны тепловому ощущению при фактических значениях.

Отсюда под эффективной температурой (ЭТ) понимают температуру насыщенного (φ = 100 %) неподвижного воздуха (V = 0), обладающего такой же охлаждающей способностью, как и при данных значениях температуры и влажности. При этом фактическое значение скорости воздуха равно нулю.

Если действительное значение скорости воздуха не равно нулю, то для любого сочетания значений t, φ и V можно найти температуру, которая при неподвижном (V = 0) насыщенном (φ = 100 %) воздухе создает те же тепловые ощущения, т.е. будет обладать такой же охлаждающей способностью.

Эта температура называется эффективно-эквивалентной (ЭЭТ).

Значения ЭИ и ЭЭТ для разнообразных сочетаний t, φ и V можно определить по монограмме.

1.3. Материальное обеспечение

1.3.1. Для оценки метеорологических условий труда применяют следующие приборы: термометры – для измерения температуры; психрометры, гигрометры – для измерения относительной влажности; анемометры (чашечные, крыльчатые, индукционные) и кататермометры – для измерения скорости движения воздуха.

Лабораторная работа выполняется на стенде, состоящем из корпуса, чашечного анемометра МС-13, аспирационного психрометра МВ-4М с электропроводом и комнатного вентилятора. На стенде смонтирована панель переключателей и имеется стакан с водой и пипеткой. Психрометр и вентилятор питаются от сети напряжением 220В (рис.1.1).

1.3.2. Принцип работы психрометра основан на разности показаний сухого и смоченного термометров в зависимости от влажности окружающего воздуха.

Психрометр аспирационный МВ-4М состоит из двух одинаковых ртутных термометров, закрепленных в термодержателе. Резервуары термометров помещены в трубки защиты, которые соединены аспирационной чашкой с воздухопроводной трубкой. На верхнем конце трубки укреплена аспирационная головка с вентилятором, который приводится во вращение заводным механизмом или электроприводом.

Резервуар одного из термометров (на стенде верхнего) обернут тканью, которая смачивается водой перед началом работы.

Вращением вентилятора в психрометре всасывается воздух. При обтекании воздуха вокруг резервуаров термометров сухой термометр будет показывать температуру этого потока, а показания смоченного термометра будут меньше, т.к. он будет охлаждаться вследствие испарения воды с поверхности ткани облегающей резервуар. Температура воздуха определяется по показаниям сухого термометра, а относительная влажность - по показаниям сухого и влажного термометров по психометрическому графику: по наклонным линиям графика отмечают показания сухого термометра, по горизонтальным -

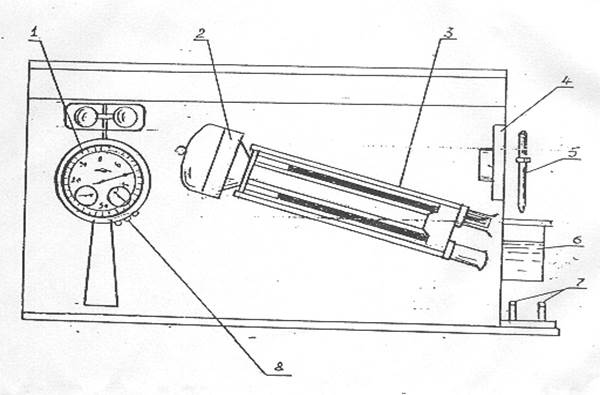

Рис 1.1. Лабораторный стенд:

1 – анемометр МС-13; 2 – психрометр МВ-4М; 3 – термометр увлажненный;

4 – вентилятор; 5 – пипетка; 6 – стакан с водой; 7 – переключатели;

8 – арретир анемометра.

показания смоченного термометра. На пересечении этих линий с вертикальной получают значения относительной влажности, выраженное в процентах.

1.3.3. Анемометр ручной чашечный МС-13 предназначен для измерения скорости движения воздуха в пределах от 1 до 20 м/с.

Анемометр состоит из ветроприемника, представляющего собой четырехчашечную вертушку, посаженную на ось. На нижнем конце оси нарезан связанный с редуктором червяк, передающий движение трем стрелкам счетного механизма, циферблат которого имеет три шкалы: единиц, сотен и тысяч. Ветроприемник защищен крестовиной. Включение и выключение механизма производится арретиром. При повороте арретира против часовой стрелки ветроприемник соединяется со счетным механизмом.

Перед измерением скорости воздушного потока записывают показания по трем шкалам. Включают одновременно механизм анемометра арретиром и секундомер. По истечении 100с механизм и секундомер выключают и записывают показания по шкалам анемометра. Разность между конечными и начальными показаниями анемометра делят на время экспозиции (100с) и определяют число делений шкалы, приходящихся на 1с. Скорость ветра находят по графику. По вертикальной оси откладывают число делений шкалы в одну секунду и проводят горизонталь. Из точки пересечения с прямой графика опускают перпендикуляр и на горизонтальной оси находят искомую скорость воздушного потока в м/с.
