LDREX-2 (Large-scale Deployable Reflector Experiment 2)

LDREX

LADEE (Lunar Atmosphere Dust Environment Explorer)

KuaFu-B

Наименование	Описание
1. Страна-разработчик МКА	Китай. Изготовитель – китайская компания Dongfanghong Satellite Co. Ltd
2. Назначение МКА	Научный (постоянное наблюдение северного полярного овала и кольцевого тока, систематические наблюдения авроральной активности, а также измерения магнитного поля, энергичных и заряженных частиц)
3. Количество МКА в системе
4. Год запуска МКА	2012 г. (план)
5. Срок активного существования МКА	2–3 года
6. Баллистические характеристики МКА	Два МКА должны работать на одной и той же полярной эллиптической орбите высотой 5100 км × 48000 км, но двигаться в противофазе (когда один в перигее, другой в апогее – первоначальная идея проекта Ravens – «Вороны»)
7. Средство выведения МКА	Китайский носитель
9. Масса МКА	400 кг
11. Состав и особенности конструкции МКА	МКА создаются путем модернизации КА «Таньце» проекта «Двойная звезда»
18. Источник информации	«Новости космонавтики» № 2, 2007 г.

Наименование	Описание
1. Страна-разработчик МКА	США. Заказчик – Агентств NASA. Разработчик – компания Space Systems/Loral
2. Назначение МКА	Исследование состава окружающей среды у поверхности Луны с целью анализа ее воздействия на аппараты, которые в перспективе планируется направлять к Луне
4. Год запуска МКА	2012 г. (план)
5. Срок активного существования МКА	8 месяцев
7. Средство выведения МКА	РН «Минотавр»
9. Масса МКА	130 кг
12. Служебный модуль МКА:	Модульная платформа CSB (Common Spacecraft Bus), разработки Центра Эймса
12.7. Двигательная установка	Имеется усовершенствованная модель ДУ
17. Стоимость реализации программы	100 млн. долл.
18. Источник информации	«РКТ» № 17–18, 2010 г.

Наименование	Описание
1. Страна-разработчик МКА	Япония
2. Назначение МКА	Экспериментальный антенный модуль (проверка работы механизма развертывания антенны)
4. Год запуска МКА	20.12.2000 г.
6. Баллистические характеристики МКА	Перигей – 196 км. Апогей – 35568 км. Наклонение орбиты – 2,02°
7. Средство выведения МКА	РН «Ариан-5» (попутный запуск совместно с КА Astra 2D и GE-8 (Aurora III)
8. Космодром запуска	Гвиана
9. Масса МКА	Масса МКА – 182 кг, в том числе: · масса антенны – 140 кг; · масса электронных блоков систем – 37 кг; · масса видеокамеры – 2 кг; · масса бортовой кабельной сети – 3 кг
10. Габаритные размеры МКА	1,8 м ´ 0,7 м ´ 0,7 м
11. Состав и особенности конструкция МКА	Крупномасштабная отражательная антенна со средствами ее развертывания. Антенна крепится к силовой ферме, на которой установлены блоки служебной аппаратуры. Развертывание антенны проходит до отделения последней ступени РН. После развертывания антенна отстреливается от силовой фермы. Видеокамера фиксирует процесс разворачивания антенны. Антенна состоит из шести модулей, состоящих из каркаса, обтянутого сеткой из позолоченных проводов. Размеры антенны в свернутом состоянии составляют 1,5 м ´ 0,3 м (диаметр). Диаметр развернутой антенны составляет 7 м, время развертывания – 20 мин.
12. Служебные системы МКА:	Телеметрическая система, цифровая видеокамера, запоминающее устройство, бортовой компьютер, бортовая кабельная сеть
18. Источник информации	«Новости космонавтики» № 2, 2001 г.

Наименование	Описание
1. Страна-разработчик МКА	Япония. Заказчик – Японское агентство космических исследований. Изготовитель – корпорация NEC Toshiba
2. Назначение МКА	Экспериментальный (летные испытания крупномасштабной космической антенны, проверка работы механизма развертывания антенны)
4. Год запуска МКА	13.10.2006 г.
6. Баллистические характеристики МКА	Параметры орбиты: · наклонение – 6,99º; · перигей – 259 км; · апогей – 35673 км
7. Средство выведения МКА	РН Ariane 5ECA (попутный запуск совместно с американским телекоммуникационным КА - DirecTV 9S и австралийским телекоммуникационным КА Optus D1)
8. Космодром запуска	Гвианский космический центр
9. Масса МКА	211 кг
10. Габаритные размеры МКА	В стартовом положении МКА имеет габариты 1,94 м × 0,58 м × 0,71 м, на орбите после развертывания – 6,4 м × 6,5 м × 2,7 м
11. Состав и особенности конструкции МКА	Состав МКА (5 компонентов): · свернутая антенна (масса – 149 кг); · два служебных блока (модуль В (масса – 32 кг) с никель-кадмиевой электробатареей емкостью 15 А-час и модуль Е (масса – 25 кг) с электронным оборудованием для управления ходом эксперимента, включая телеметрическую систему, запоминающее устройство, бортовой компьютер; · две цифровые видеокамеры ОСАМ (масса - 2 кг) для записи хода развертывания антенны
12. Служебный модуль МКА:	Два служебных блока (модуль В (масса – 32 кг) с никель-кадмиевой электробатареей емкостью 15 А ч и модуль Е (масса – 25 кг) с электронным оборудованием для управления ходом эксперимента, включая телеметрическую систему, запоминающее устройство, бортовой компьютер
12.2. Система электропитания	Никель-кадмиевая электробатарея емкостью 15 А ч
12.5. Механические системы	Свернутая антенна (масса – 149 кг)

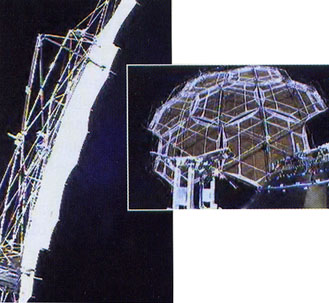

13. Научная аппаратура (полезный груз) МКА	«Зеркало» антенны LDREX-2 состоит из семи шестиугольных модулей. Каждый модуль LDREX-2 имеет стержневой каркас, который обтянут тонкой сеткой из позолоченных проводов. В свернутом состоянии отражатель имеет диаметр 0,3 м и длину 1,5 м. Две цифровые видеокамеры ОСАМ (масса – 2 кг) для записи хода развертывания антенны
18. Источник информации	«Новости космонавтики» № 12, 2006 г.
