Чистка растра

Для того, чтобы произвести чистку растра (т. е. удалить дисперсную «грязь» около полилиний и залить локальные пустоты внутри их), а также выделить границы залитых пятен, используется команда («Чистка растра» меню «Редактирование»). С помощью данной команды можно заметно улучшить качество растрового изображения. Следует иметь в виду, что слишком глубокая фильтрация может привести к исчезновению тонких линий и даже искажению исходной информации.

После выбора команды (+) появляется диалоговое окно «Чистка растра», в котором задаются параметры фильтрации, зависящие от исходного материала (рис. 13).

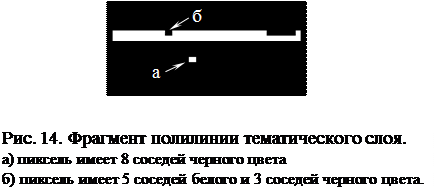

Каждый пиксель на растровом поле соседствует с восемью другими (рис. 14). Если черный пиксель имеет больше белых соседей, чем указанное в строке «З аполнять пиксели с более чем …… соседями», он будет залит черным цветом (напоминаем, что Easy Trace работает с белыми линиями на черном фоне). Аналогично, если белый пиксель имеет меньшее число соседствующих с ним черных пикселей, чем указано в строке «У далять пиксели с менее чем …… соседями», он будет удален (залит белым цветом).

Оптимальная глубина фильтрации зависит от качества растра. Подбирать ее следует экспериментально. Для экономии времени фирма Easy Trace Group рекомендует следующую методику подбора параметров инструмента чистка растра: выберите небольшой характерный участок растрового материала и выделите его в отдельный файл. Подберите на нем параметры фильтрации (отказываясь от сохранения при неудачном выборе), а затем примените их к исходному растру. Обычно один раз подобранные параметры подходят для всей серии однотипных материалов.
