Двигатели управления 17Д15

Управляющий двигатель 17Д15:1- сопло; 2- клапан окислителя; 3- клапан горючего; 4- агрегат зажигания; 5- сигнализатор давления; 6- камера сгорания; 7- блок теплового уплотнения

Управляющий двигатель представляет собой однокамерный газожидкостный импульсный ЖРД высокого быстродействия на газифицированном кислороде и углеводородном горючем - синтине и работает в импульсных и стационарных режимах с длительностью включения от 0,06 до 1200 с как в орбитальном полете, так и при спуске в атмосфере до высоты 10 км, что позволяет использовать его как дублера маршевого двигателя и двигателей ориентации.
Для воспламенения компонентов топлива используется электрическая система зажигания индуктивного типа.
Камера сгорания и часть сопла охлаждаются регенеративно и через завесу окислительным газом, выходная часть сопла - радиационно, клапаны и свеча - прокачкой основного горючего в замкнутом контуре терморегулирования ОДУ.
Для двигателей продольного перемещения, дублирующих маршевые двигатели в случае их отказа, предусматривается установка удлиненного насадка со степенью расширения =50 и соответствующим приростом удельного импульса.
Быстродействие двигателя характеризуется временем набора 90% тяги, равным 0,06с, такой же минимальной продолжительностью включения и частотой включения до 8Гц.
Минимальный удельный импульс двигателя в импульсных режимах 180с.
Гарантированный ресурс двигателя составляет 26000 включений и более 3 ч работы (с дальнейшим увеличением по мере набора статистики).
Двигатель ориентации по принципиальной схеме и составу в основном аналогичен УД.
Для исключения образования сажи предусматривается повышенное соотношение компонентов топлива в двигателе (3,5....4), т.е. избыток кислорода.
Основным режимом работы ДО является выдача минимальных импульсов от 0,06 до 0,12с, т.е. удельных импульсов тяги от 227 до 237с соответственно.
Управляющие двигатели и двигатели ориентации разрабатывались в НИИ Машиностроения в г. Нижняя Салда Свердловской области.

Ниже на фотографиях показаны различные этапы монтажа агрегатов ОДУ на "Буране" в 1987 году:

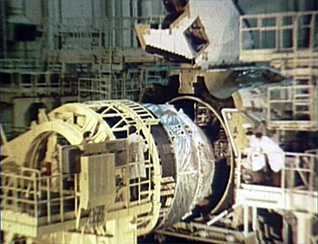

Подготовка базового блока ОДУ к стыковке с орбитальным кораблем	Перевод базового блока ОДУ в горизонтальное положение для стыковки

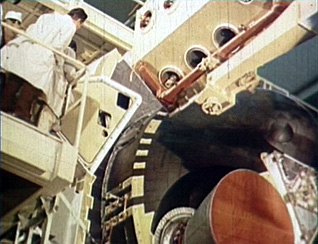

Закатка базового блока ОДУ в хвостовую часть фюзеляжа с помощью подвижной платформы-стапеля

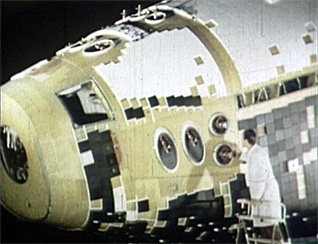

Установка носового блока ОДУ	Монтаж левого бокового блока БДУ-Л с хвостовой частью фюзеляжа
Монтаж левого бокового блока БДУ-Л с хвостовой частью фюзеляжа. Вид сверху
