Ведення абрису

Абрис - це схематичне польове креслення, на якому змальовують усю ситуацію ділянки, що знімається. Місце для абрису іноді відводять у польовому журналі теодолітної зйомки. Його веде один з вимірювачів довжин сторін полігону, що займаються виміром. Оскільки польовий журнал у бригаді один, а одночасно працюють дві групи, то абрис дозволяється вести не лише в журналі, але і в робочому зошиті, спеціально відведеному для цього. При невеликих відстанях між пунктами виникає можливість користуватися польовим журналом обом групам. Абрис у вигляді цілого креслення ділянки зйомки виконують тільки у разі невеликих полігонів і при нескладній, нечисленній ситуації. У більшості випадків ведуть абрис по частинах. Кожна частина відноситься до однієї - двом станціям.

У абрисі записують числові результати вимірів, роблять замальовку розташування різних об'єктів, що знімаються, прокреслюють напрям магнітного меридіана, записують деякі важливі характеристики об'єктів (вантажопідйомність мостів, швидкість течії річок і так далі).

Абрис є найважливішим польовим документом, без якого неможливе складання плану за результатами зйомки. Тому бригада повинна відноситися до нього уважно і дбайливо. Він виконується акуратно і досить повно без розрахунку на переробку. На рис. 4 як приклад приведений абрис станцій 1-6.

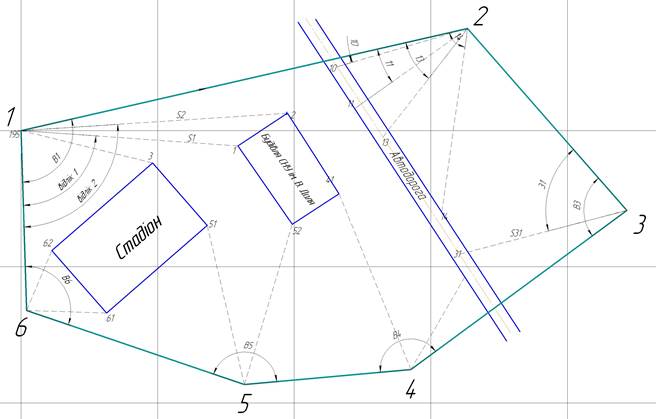

Рис. 4. Абрис теодолітної зйомки
