Шестеренные насосы

В корпусе 1 насоса (рис.4) установлены две шестерни 2 и 3, одна из которых - ведущая - приводится во вращение от электродвигателя. Между корпусом и шестернями имеются небольшие радиальные и торцовые зазоры. При вращении шестерен в направлении, указанном стрелками, вследствие созда­ваемого при выходе зубьев из зацепления разрежения жидкость из всасывающего патрубка 4 поступает в корпус. В корпусе жидкость захватывается зубьями шестерен, перемещается вдоль стенки корпуса по направлению вращения и поступает в нагнетательный патрубок 5.

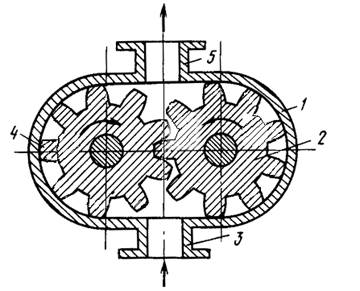

Рис. 4. Шестеренный насос:

1 -корпус; 2, 4-шестерни; 3 - всасывающий патрубок; 5-нагнетательный патрубок

Отметим, что шестеренные насосы обладают реверсивностью, т. е. при изменении направления вращения шестерен области всасы­вания и нагнетания меняются местами.

Объемный к. п. д. шестеренного насоса учитывает частичный перенос жидкости обратно в полость всасывания, а также протечки жидкости через зазоры и обычно составляет 0,7-0,9.

Диафрагмовые (мембранные) насосы

Эти насосы (рис. 6) относятся к поршневым насосам простого действия и применяются для перекачивания суспензий и химически агрессивных жидкостей.

Цилиндр 1 и плунжер 2 насоса отделены от перекачиваемой жидкости эластичной перегородкой 3 – диафрагмой (мембраной) из мягкой резины или специальной стали, вследствие чего плунжер не соприкасается с перекачиваемой жидкостью и не подвергается воздействию химически активных сред или эрозии. При движении плунжера вверх диафрагма под действием разности давлений по обе ее стороны прогибается вправо и жидкость всасывается в насос через шариковый клапан 4. При движении плунжера вниз диафрагма прогибается влево и жидкость через нагнетательный клапан 5 вытесняется в напорный трубопровод. Все части насоса, соприкасающиеся с перекачиваемой жидкостью – корпус, клапанные коробки, шаровые клапаны, изготовляют из кислотостойких материалов или защищают кислотостойкими покрытиями.
