Диафрагменные (мембранные) насосы
Плунжерные (скальчатые) насосы
| Разновидность поршневого насоса. Плунжерный вертикальный насос простого действия: 1 – цилиндр; 2 – плунжер; 3 – сальник; 4 и 5 – соответственно всасывающий и нагнетательный клапаны. Достоинства: см. поршневые насосы. Недостатки: см. поршневые насосы. По сравнению с поршневыми насосами плунжерные проще в эксплуатации, т. к. у них меньше изнашиваемых деталей; они могут работать при больших давлениях и проще уплотняются. |
| Разновидность поршневого насоса. Диафрагменный (мембранный) насос: 1 – корпус; 2 – клапаны; 3 – цилиндр; 4 – плунжер; 5 – диафрагма Достоинства: см. поршневые насосы. Недостатки: см. поршневые насосы. Применяется для перекачивания загрязненных и химически агрессивных жидкостей. |
Насосы многократного действия (поршневые)

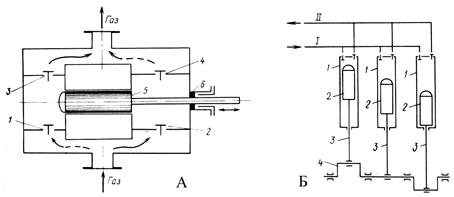

| Горизонтальный плунжерный насос двойного действия (А): 1 – всасывающие клапаны; 3, 4 – нагнетательные клапаны; 5 – плунжер; 6 – сальник Плунжерный насос тройного действия (триплекс-насос) (Б): 1 – цилиндры; 2 – плунжеры; 3 – шатуны; 4-коленчатый вал; I – линия всасывания; II – линия нагнетания Достоинства: см. поршневые насосы. Недостатки: см. поршневые насосы. Более равномерная подача по сравнению с насосами простого действия Производительность насоса двойного действия примерно вдвое больше, чем насоса простого действия; производительность триплекс-насоса – приблизительно втрое больше и т.д. |
|
|
