Цель работы.

Практическая работа №5

Практическая работа №5

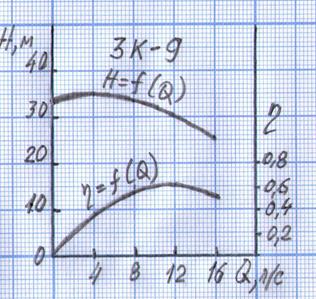

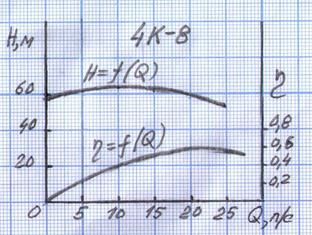

Характеристики насосов

по дисциплине «Электрооборудование»

Тема «Магнитный пускатель»

Специальность 2-43 01 03 «электроснабжение» (по отраслям)

Витебск

Подготовлено

преподаватель спецдисциплин ____________ С.А. Верховов

Рассмотрено на заседании цикловой комиссии электроэнергетических дисциплин.

Протокол №_____от «_____»_______________2014г.

Председатель комиссии _____________ Т.К. Подалинская

Тема «Магнитный пускатель»

1.1 Получение практических навыков расчета и выбора магнитных пускателей.

1.2 Изучить условия выбора магнитных пускаелей.

Магнитные пускатели применяются для включения и отключения электрических приемников различной мощности. Располагаются они недалеко от этих приемников. Кнопки управления, с помощью которых замыкаются или размыкаются цепи электромагнитов, могут быть удалены на большое расстояние. Очень часто кнопки управления магнитных пускателей различных электроприемников устанавливают на одном пульте управления.

Магнитный пускатель. Магнитный пускатель состоит из электромагнита и контактной группы. В магнитном пускателе могут быть установлены тепловые реле защиты.

Магнитопровод магнитного пускателя обычно состоит из якоря и сердечника, имеющих одинаковые размеры. Набираются они из Ш-образных листов стали. На рис. 1 изображен магнитный пускатель типа ПМЕ-211. На внутренний выступ магнитопровода 5 пускателя устанавливается катушка с зажимами 3. Сечение этого выступа в 2 раза больше, чем у каждого из боковых. Магнитный поток проходит через внутренний выступ и поровну разветвляется в боковые выступы.

Рис. 1 Магнитный пускатель типа ПМЕ-211

Для устранения вибрации якоря магнитного пускателя, как и в других электромагнитах переменного тока, устанавливаются короткозамкнутые витки, охватывающие половину сечения левого и правого выступов.

В магнитном пускателе применяются контакты мостикового типа: во время включения электромагнита каждый подвижный контакт замыкает два неподвижных. Клеммы 1 неподвижных контактов, к которым подводят провода сети, маркируются цифрами 1, 3, 5. Клеммы неподвижных контактов, к которым подводят провода от приемника, маркируют цифрами 2, 4, 6. Помимо основных (главных) замыкающих контактов, в магнитном пускателе могут быть один или несколько вспомогательных 2, 4. Они бывают как замыкающими 4, так и размыкающими 2.

В настоящее время выпускаются магнитные пускатели серий ПМЕ и ПМЛ с тепловыми реле защиты и без них, открытые (незащищенные) и в оболочках (различной степени защищенности). Магнитные пускатели ПМЕ выпускаются трех габаритов: нулевого (0) на ток 3А; первого (1) на ток 10 А; второго (2) на ток 25 А.

Магнитные пускатели серии ПМЛ выпускаются семи габаритов: первого (1) на ток 10 А, второго (2) —на ток 25 А, третьего (3) — на ток 40 А, четвертого (4) — на ток 63 А, пятого (5) — на ток 80 А, шестого (6) — на ток 125 А и седьмого (7) — на ток 200 А. Габарит магнитного пускателя указывается первой цифрой в условном обозначении. Магнитные пускатели серии ПМЛ отличаются от пускателей ПМЕ в основном меньшей массой и размерами, а также большей надежностью.

Магнитные пускатели ПМЕ маркируются буквами ПМЕ и цифрами. При этом первая цифра означает габарит, вторая — исполнение, третья — наличие теплового реле и назначение. Если вторая цифра 1 — исполнение открытое, 2 — защищенное, 3 — пылеводонепроницаемое. Если третья цифра 1, то пускатель нереверсивный без теплового реле защиты; если 2 — нереверсивный с тепловым реле; если 3 — реверсивный без теплового реле; если 4 — реверсивный с тепловым реле.

Так, магнитный пускатель ПМЕ-214 расшифровывается следующим образом: габарит второй (первая цифра 2) на ток 25А и Ртах двигателя при 3—220 В — 5,5 кВт, при 3—380 В— 10 кВт; вторая цифра 1 указывает на открытое исполнение (1Р00) и третья цифра 4 — на наличие теплового реле и реверсивное исполнение.

Если магнитный пускатель применяют для включения двигателей, то его снабжают тепловым реле защиты.

В магнитных пускателях серии ПМЛ от первого до четвертого габарита могут устанавливаться дополнительные контактные группы в виде приставок контактных ПКЛ, приводимых в действие от якоря электромагнита пускателя. В приставках четыре контакта (замыкающие и размыкающие).

Рис. 2 Принципиальная схема пускателя

Рис. 3 Монтажная схема
