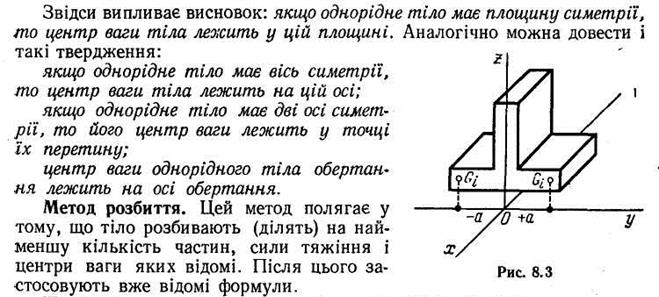

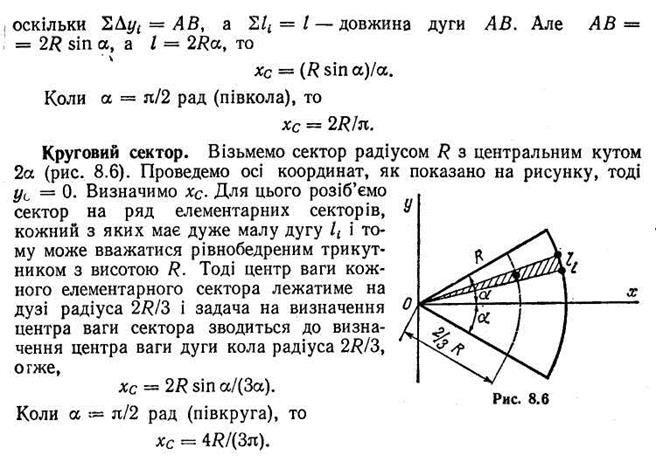

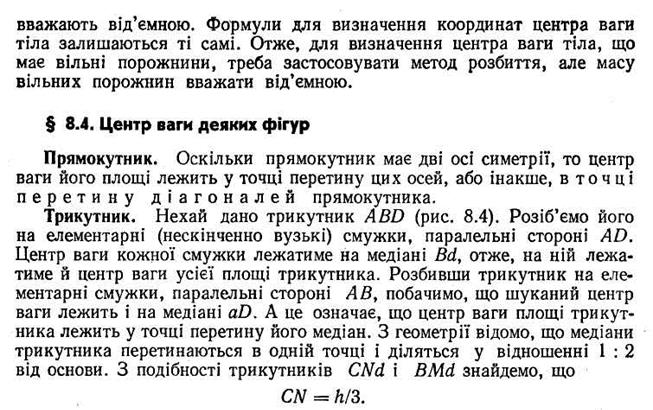

Мета. Розглянути і вивчити методи знаходження центра ваги

деяких фігур, а також навчитися розв’язувати задачі по

знаходженню центра ваги.

Теоретичні відомості

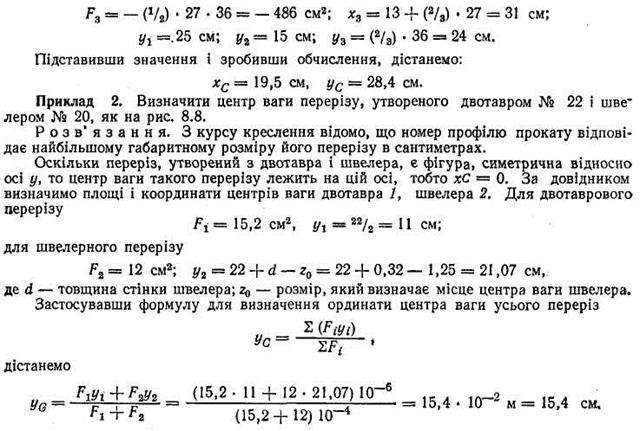

Типові задачі.

Завдання на практичну роботу № 6

Под давлением среды консольно расположенный конец трубки Бурдона перемещается - трубка старается распрямиться. Величина этого перемещения пропорциональна величине давления.

Несложная рычажно-зубчатая передача приводит в движение стрелку, указывающую на шкале прибора величину давления. Такое устройство имеют большинство манометров отечественных марок МП, МТП, ДМ ТМ, М 3/1, ОБМ, МТИ, МПТИ, МО, немецкие манометры Wika 111.10, 111.12, 213.53, RCh, RСhg, RChgG и манометры других производителей.

Общий вид пружинного манометра типа ОБМ показан на рис.1.

Рисунок 1 – Пружинный манометр типа ОБМ

Рисунок 2 - Схема устройства манометра с трубкой Бурдона

1-трубка Бурдона, 2-тяга передаточного механизма, 3-зубчатый сектор, 4-стрелка, 5-штуцер

В качестве чувствительных элементов у манометров ис­пользуются трубчатые пружины. Как видно из рис. 3, один конец трубчатой пружины 3 переходит в штуцер 7 для восприятия измеряемого давления. Под действием давления свободный конец манометрической трубки 5 будет деформи­роваться (изгибаться), причем величина упругой деформации пропорциональна измеряемому давлению. В силу этого со­отношения измерительная стрелка 1 за счет перемещения кинематического узла (трибка 2 - сектор 4 - поводок 6) показывает относительно шкалы прибора истинное значение измеряемого давления.

Рисунок 3 – Кинематическая схема манометра с трубкой Бурдона

1-стрелка, 2- трибка, 3 – пружина, 4-зубчатый сектор, 5-датчик давления (манометрическая трубка), 6-поводок, 7-штуцер

Пружинные показывающие и самопишущие манометры ремонтируются силами ремонтных служб метрологического подразделения. Для этого на специальном участке рабочие места должны быть оборудованы резервными стеклами стан­дартного ряда диаметром 60, 100, 160 и 250 мм, стандартны­ми шкалами, специальными съемниками для демонтажа из­мерительных стрелок с осей приборов; струбцинами для крепежа деталей манометров, набором лерок для восстановления забитых резьб штуцеров М 20X1,4, приспособлениями для вычерчивания шкал, наборами пинцетов и часовых луп, на­борами газовых горелок малой величины для пайки чувстви­тельных элементов (пружин).

Наиболее трудоемкими операциями является замена чув­ствительного элемента (трубки) манометра и регулировка кинематического звена «сектор - трибка» (см. рис. 3).

Замену чувствительного элемента прибора производят после его использования для замера давления, превышающе­го максимальное. В результате этого трубка растягивается, возникает остаточная деформация, не подлежащая ремонту. Для ремонта такого прибора производят его полную разбор­ку, штуцер 7 закрепляют в тиски и с помощью газовой горелки демонтируют трубку 5 из платы. После оплавления припоя неисправную трубку извлекают пассатижами, а на ее место после зачистки поверхности устанавливают аналогич­ную манометрическую пружину (на заданный предел измере­ния давления). Место пайки обрабатывают растворителем — канифолью с ацетоном (спиртом) или соляной кислотой.

Ремонт приборов для измерения давления и разрежения

Основные неисправности приборов давления и способы их устранения

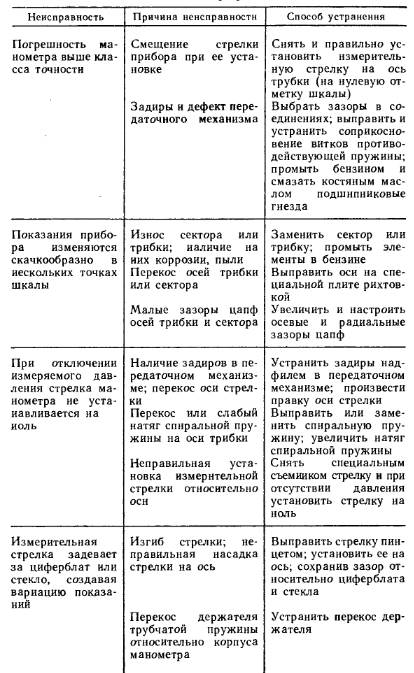

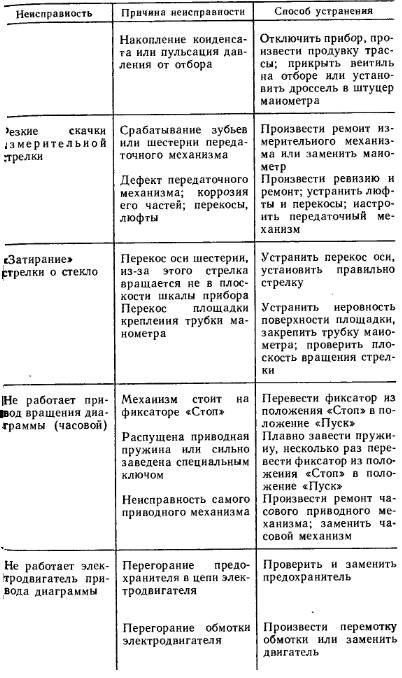

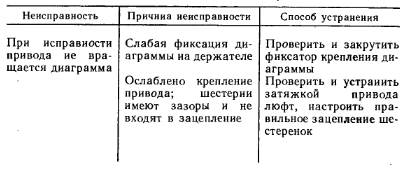

Основные неисправности пружинных манометров и способы их устранения

Основные неисправности преобразователя давления «Сапфир» и способы их устранения
