Алгоритм выполнения практической работы

ЗАДАНИЕ

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Шага поперечных стержней.

Подбор количества рабочей продольной арматуры, диаметра и

Продольное армирование выполняется стержнями, расположенными вдоль двух сторон по углам сечения (симметричное армирование)

Отношение расчетной длины колонны к меньшей стороне поперечного сечения не должно превышать 20, т.е. l_o/h ≤ 20

Коэффициент (процент) армирования, т.е. отношение площади поперечного сечения арматуры к площади сечения колонны, чаще всего находится в пределах от 0,004 до 0,03 (0,4 – 3%)

При меньших значениях колонна считается бетонной. Оптимально, если процент армирования принимается в пределах 1 – 2%

Основная расчетная формула для центрально сжатых колонн принимает вид

Рассчитать железобетонную колонну при центральном сжатии. Армирование симметричное. Коэффициент надежности по ответственности равен 0,95.

Вариант	1,11,21	2,12,22	3,13,23	4,14,24	5,15,25	6,16,26	7,17,27	8,18,28	9,19,29	10,20,30
Сечение,см^2	25х25	30х30	20х20	40х40	45х45	40х50	30х40	40х60	35х45	50х60
Длина, м			2,8	5,6	5,2	5,4	4,8	6,2	5,0	6,0
Класс бетона	В20	В25	В30	В30	В25	В30	В25	В30	В25	В30
Класс арматуры	A-III	A-III	A-III	A-IV	A-III	A-III	A-III	A-IV	A-III	A-III
N / Ni, кн	900/700	700/550	800/600	1800/900	1500/980	2000/1500	950/700	1300/860	650/430	1200/950

1. Устанавливают расчетную схему

2. Принимают расчетную длину колонны

3. Принимают материал (класс бетона) и расчетное сопротивление бетона сжатию R_b (СНиП) таблица 4 Приложение 1

4. Принимают класс арматуры и расчетное сопротивление арматуры сжатию R_sc(СНиП) таблица 5 Приложение 1

5. Задавшись коэффициентом армирования µ=0,01 вычисляют коэффициент α_s γ_b2 =0,9 – коэффициент условия работы бетона

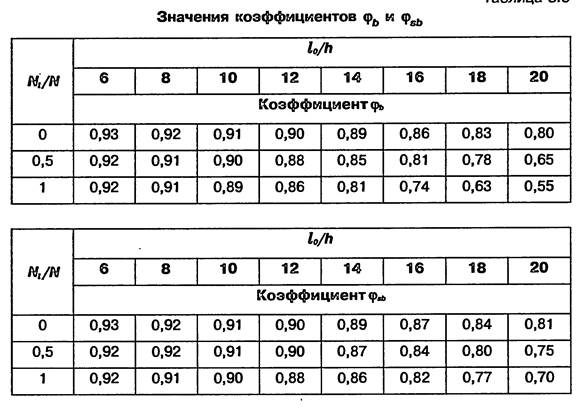

6. Определяют коэффициент продольного изгиба

7. Определяют требуемую площадь арматуры

По таблице сортамента (таблица 6 Приложение 2) определяем диаметр

арматурных стержней (4 стержня диаметром d_s… мм) d_s≥12 мм

8. Проверяют действительный процент армирования

9. Назначают диаметр и шаг поперечных стержней (d_sw, s) d_sw ≥ 0,25d_s (не менее 5мм); шаг (s) поперечных стержней в сварных каркасах s≤20d_s, но не более 500мм; в вязаных каркасах s≤15d, но не более 500мм;

10. Концы продольной арматуры не должны доходить до грани торца колонны на 10мм при длине до 9м и на 15мм при длине до 12м

11. Конструируют сечение колонны
