Механизм индикаторного типа

Индикаторами часового типа оснащают ряд измерительных приборов общего и специального назначения. Интервалы измерений: от 0 до 5 мм, от 0 до 10 мм и малогабаритные от 0 до 2 мм.

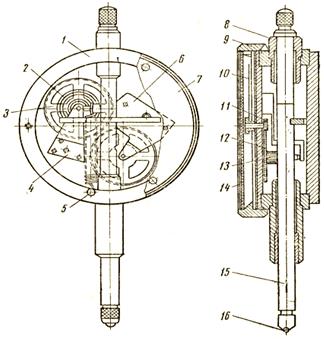

1 – корпус, 2 – пружинный волосок, 3 – зубчатое колесо, z = 100, 4 – кронштейн, 5 – пружина, 6 – кронштейн, 7 – крышка, 8 – втулка, 9 – поворотное кольцо, 10 – стрелка отсчетных сотых долей миллиметра, 11 – зубчатое колесо, z = 10, 12 – зубчатое колесо, z = 100, 13 – зубчатое колесо, z = 16, 14 – циферблат, 15 – измерительный стержень, 16 – шарик.

Рисунок 14.76 - Индикатор часового типа

Схема индикатора

Рисунок 14.77 - Схема индикатора

При перемещении измерительного стержня на 10 мм зубчатое колесо z₁ =16, со стрелкой указателя оборотов, находящейся на его оси, совершает один оборот, так как 10 мм / 0,625 мм • 16 = 1. При интервале измерения от 0 до 10 мм малая шкала разделена на десять частей; при интервале от 0 до 5 мм шкала в половину окружности разделена на 5 частей, что обеспечивает малой шкале цену деления 1 мм. Зубчатое колесо z₂ = 100 находится на одной оси с зубчатым колесом z₁ = 16. При перемещении измерительного стержня на 1 мм это колесо совершает 1/10 оборота, т.е. перемещается на 10 зубьев, а зубчатое колесо z₃ = 10, находящееся в зацеплении с колесом z₂ = 100, с большой стрелкой, закрепленной на оси колеа z₃ = 10, совершает один оборот. Большая шкала разделена по окружности на 100 частей, что обеспечивает цену деления 0,01 мм.

Прямой ход: 1 мм + 0,03 мм = 1,03 мм

Обратный ход: 8 мм + 0,97 мм = 8,97 мм

Рисунок 14.78 – Чтение показаний на индикаторах

Прямой ход: 2 мм + 0,69 мм = 2,69мм.

Обратный ход: 7мм + 0,31 мм = 7,31 мм.

Рисунок 14.78 – Чтение показаний на индикаторах (вариант другого применения)
