Лабораторные термометры

Лабораторные термометры общего применения предназначены для измерений температур в различных лабораторных и производственных условиях. Существуют четыре вида лабораторных термометров, характеристики которых представлены в таблице 17.2.7.

Таблица 17.2.7 – основные характеристики лабораторных термометров.

Вид термометров	Температурная область применения	Температурный интервал шкалы, ^оС	Цена деления шкалы, ^оС	Допустимая погрешность показаний, ^оС^*
I II III IV	10-60 55-115 140-300 300-500			0,01 ± 0,05 0,02 ± 0,1 0,05 ± 0,3 0,1 ± 1,2

*) Указанные значения допустимых погрешностей действительны при вертикальном положении термометра и нормальном давлении.

Точные лабораторные стеклянные ртутные термометры изготовляются с большой длиной градусного интервала и малой ценой деления: 0,01; 0,02; 0,05 и 0,1°С.

Технические термометры.

Технические термометры общего применения предназначены для измерения температур в самых различных отраслях производства. По форме нижней части технические термометры делятся на прямые и угловые - с углом изгиба 90 и 135 градусов. Допускаемая погрешность показаний технических термометров равна цене деления. Более подробно следует остановиться на характеристике электроконтактных термометров. По конструкции электроконтактные термометры делятся на два типа:

1) ТЗК, замыкающие и размыкающие электрические цепи при одной, двух или трех заданных и определенных для каждого данного термометра температурах;

2) ТПК с магнитной регулировкой контакта, замыкающие электрические цепи при любой температуре в пределах шкалы термометра.

Большинство термометров имеют вложенную шкалу, термометр ТС-12 и психрометры ПБУ-1М, ПС-14 - - прикладную, термометр ТЛ-3 - - палочного типа. Термометры кагатный ТС-5 и буртовой ТС-9 выпускаются соответственно в металлической и деревянной оправах. Термометр ТЛ-15 заполнен петролейным эфиром, а термометры ТП-10, ТП-11, ТС-2, ТС-3, ТС-4, ТС-5, ТС-7, ТС-8, ТС-9 -- толуолом, окрашенным в красный цвет.

Жидкостные стеклянные термометры расширения, у которых при стендовой поверке выявлены неустранимые дефекты, признают негодными для дальнейшего использования и не ремонтируют.

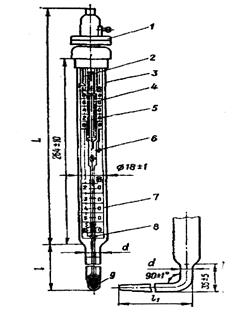

1 – постоянный магнит; 2 — медный провод; 3 — оболочка; 4 — верхняя шкала; 5 — микровинт; 6 — подвижный контакт; 7 — нижняя шкала; 8 — неподвижный контакт; 9 — резервуар; l — длина нижней части; L — длина верхней части; l₁ — длина изогнутой части; d — диаметр нижней части.

Рисунок 17.2.39 - Термоконтактор с подвижным контактом

.

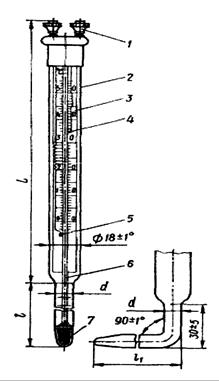

1 — зажим; 2 — оболочка; 3 — шкала; 4, 5 — контакты; 6 — капилляр; 7 — резервуар; l — длина нижней части; L — длина верхней части; l₁ — длина изогнутой части; d — диаметр нижней части.

Рисунок 17.2.40- Термоконтактор с заданным контактом.

Проверка термометров перед установкой

Перед установкой на технологическом оборудовании жидкостные стеклянные термометры расширения должны пройти стендовую поверку: внешний осмотр, поверку показаний и поверку постоянства показаний.

При внешнем осмотре проверяют: целостность стеклянной оболочки термометра и капилляра; закрепление шкалы (не должна перемещаться) и четкость надписей на ней; отсутствие разрывов столбика жидкости в капилляре и следов испарившейся жидкости на его стенках; состояние выводов электрических контактов для электроконтактных термометров.

При поверке жидкостных стеклянных термометров расширения используют термостат, в который погружают поверяемый термометр и образцовый термометр более высокого класса точности. Показания отсчитывают после легкого постукивания по термометрам.

Постоянство показаний термометра поверяют путем поверки положения его нулевой точки перед основной поверкой и сразу после нее, то есть после нагрева термометра до максимальной температуры. Постоянство показаний термометров, не имеющих нулевой точки, поверяют по нижней оцифрованной отметке шкалы.

К числу устранимых дефектов жидкостных стеклянных термометров расширения относят разрыв столбика жидкости в капилляре и наличие следов испарившейся термометрической жидкости на стенках капилляра. Для устранения этого дефекта термометр подвергают шестикратному нагреванию до максимальной температуры. Если при этом налет на стенках капилляра не исчезнет или обнаружится неустранимый разрыв столбика жидкости, то термометр заменяют новым. В некоторых случаях удается устранить дефекты, связанные с окислением контактов или разрывами электрической цепи электроконтактных термометров.
