Розробка схеми комплексної механізації виконання робіт

Виконання бетонних, монтажних і спеціальних робіт по основних спорудах гідровузла

Основні параметри складу заповнювачів

Тип складу і № типового проекту	Місткість складу заповнювачів, м^3	К-ть складів, шт.	Добова потреба, м^3	Запас матеріалів, діб	Доза матеріалу
розрах.	прийнята
пісок, 4-09-539				1075,2		0,39
щебінь, 4-09-538	2045,4			1075,2		0,89

Для підбору комплектів машин і механізмів, які повинні виконувати бетонні, монтажні і спеціальні роботи необхідно узгодити їх по основному технологічному обладнанню, тобто по вихідній кількості бетонної суміші з бетонного заводу до роздаткового бункера. Цей підбір здійснюється в табличній формі (табл. 6.6.).

Таблиця 6.6

Технологічна схема виконання робіт на основних бетонних спорудах гідровузла

№ з/п	Назва засобів, машин і механізмів	Місткість	Кількість, шт.	Тип, марка	Вантажо­підйомність, т	Примітка
м^3	т
	Бетонозмішувач у секції бетонного заводу	1,2	–		С-230А	–	дод.5 [5]
	Роздатковий бункер бетонного заводу	1,6	3,84		–	–	У секції бетонозм. - 2 резервних - 1 секцій - 1
	Транспортні засоби для транспортування бетону до блоку бетонування	1,6	4,0		ЗІЛ-ММЗ-554	4,0	дод.12 [5]
	Баддя для подачі бетону у блок бетонування	1,6	3,84		Бадді із шторно-роликовими затворами, механічний привід, неперекидні	4,5	дод.15 [5]
	Кран для подачі бадді з бетоном у блок бетонування	–	16,6		Э-2005	4,3...20	дод.19 [5]
	КБ-674 А5		дод.24 [5]

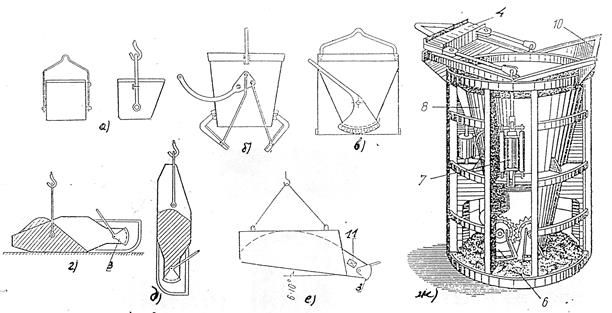

Рис. 6.6. Типи бадей для подачі бетонної суміші у блок бетонування

а – перекидна; б – неперекидна з двохстворковим плоским затвором; в – неперекидна із шторно-роликовим затвором; г – ківш-баддя в положенні її завантаження місткістю 3,2 м³; д – те ж на крюку крану; ж – неповоротна баддя місткістю 8,0 м³.

1 – корпус; 2 – полози; 3 – затвор; 4 – траверса; 5 – крук крану; 6 – секторний затвор; 7 – привод затвору; 8 – бункер; 10 – приймальний лоток.

Таблиця 6.7
