Распределители (золотники). Электро-гидравлические распределители с центрированием давлением
Электро-гидравлические распределители с центрированием давлением

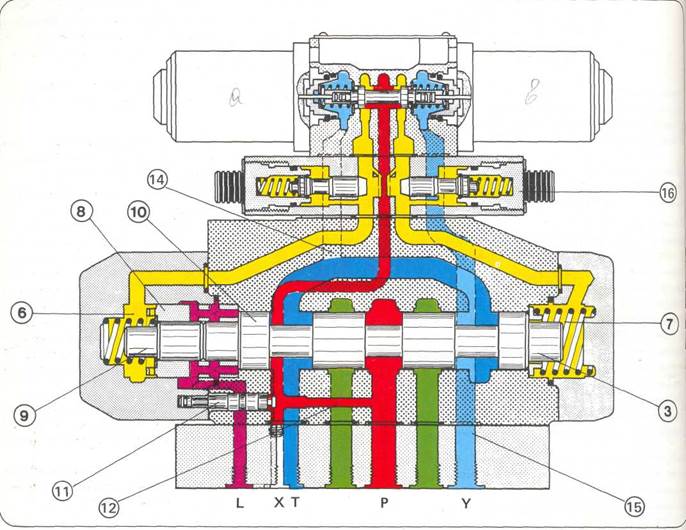

Полное условное обозначение X = внутренняя подача; fY ^внешняя подача (пример) В распределителе с центрированием давлением обе полости 6 и 7 в нейтральном положении соединены с линией регулирующего давления. Основной поршень у-правления удерживается в нейтральном положении поясками поршня 3, находящимися под давлением, центрирующей втулкой 8 и центрирующим винтом 9.
Если включить правый магнит распределителя, то поршень предварительного управления движется влево. Полость 6 по-прежнему соединена с магистралью давления управления, а полость 7 разгружена в направлении бака. Центрирующая втулка 8 прилегает к корпусу, а центрирующий винт 9 передвигает основной поршень вправо до упора. Пружины в полостях 6 и 7 служат для удержания поршня в нейтральном положении при отсутствии давления управления, если, например, клапан установлен в вертикальном положении. При отключении правого магнита поршень предварительного управления возвращается назад в нейтральное положение. Полость 7 вновь соединяется с магистралью давления управления. Площадь 3 поршня больше площади центрирующего винтаЩ. Основной поршень движется влево до тех пор, пока перемычка 10 не упрется в центрирующую втулку. Площади центрирующей втулки и винта превышают площадь поршня 3. Поршень останавливается в нейтральном положении. При включении левого магнита поршень смещается вправо. Полость 7 по-прежнему соединена с линией давления управления, в то время как полость 6 разгружена. Благодаря тому, что на площадь 3 действует давление, основной поршень движется влево до тех пор, пока центрирующий винт 9 не упирается в крышку. Центрирующая втулка 8 также смещается.
Главный распределитель находится в заданном положении. При отключении левого магнита поршень предварительного управления возвращается в нейтральное положение. А полость 6 снова соединена с линией давления управления. Площади центрирующей втулки 8 и винта 9 превышают площадь поршня 3. Основной поршень перемещается вправо до тех пор, пока центрирующая втулка не упирается в корпус. Теперь площадь правой поверхности поршня 3, движущегося вправо, больше площади левой поверхности центрирующего винта 9, давящего влево. Поршень останавливается в нейтральном положении. Для разгрузки полости между основным поршнем и центрирующей втулкой имеется окно утечки, обозначенное фиолетовым цветом.
