Фильтры

Оснастка

Слово "оснастка" зачастую вызывает неправильные лредствавления о значении приборов, входящих в это понятие.

К ним относятся преобразователи, элементы управле­ния, контрольные и регулирующие приборы и другие устройства, обеспечивающие надежную работу гидрав­лических систем.

Слева: напорные фильтры Справа: сливной фильтр

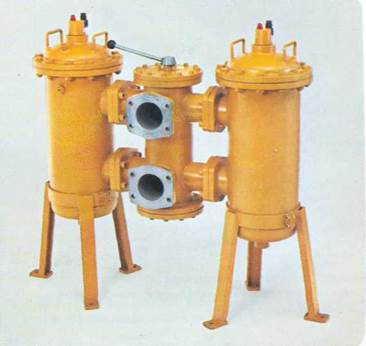

Справа изображен фильтр линии слива, выполнен­ный в виде сдвоенного фильтра с оптическим эле­ктроиндикатором загрязнения.

Надежность работы гидравлических установок зависит от чистоты гидросистемы, то есть от фильтрации рабо­чей жидкости.

Назначение фильтра состоит в том, чтобы понизить уро­вень загрязнеий рабочей жидкости до нужной величины, защитив таким образом отдельные элементы гидроси­стемы от преждевременного износа.

При этом большое значение приобретают следующие

факторы:

-характер частиц загрязнения (размеры, материал),

— число частиц,

— скорость течения рабочей жидкости в отдельных эле­
ментах гидросистемы,

— давление в гидросистеме, перепад давления,

— зазоры, конструктивные особенности.

Исследования рабочих жидкостей вскрыли зависимость между объемом загрязнений, размером и числом частиц.

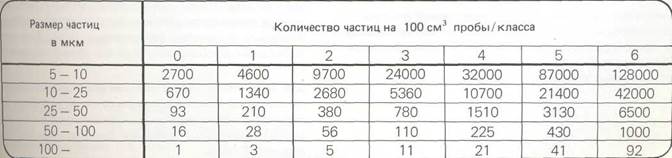

В соответствии со стандартами SAE различают 7 клас­сов загрязнений:

163

Оснастка

Частицы измеряются в микронах, миллионных доля: метра (мкм). С помощью этой единицы измеряется тон кость фильтрации.
