Подвижные вращатели

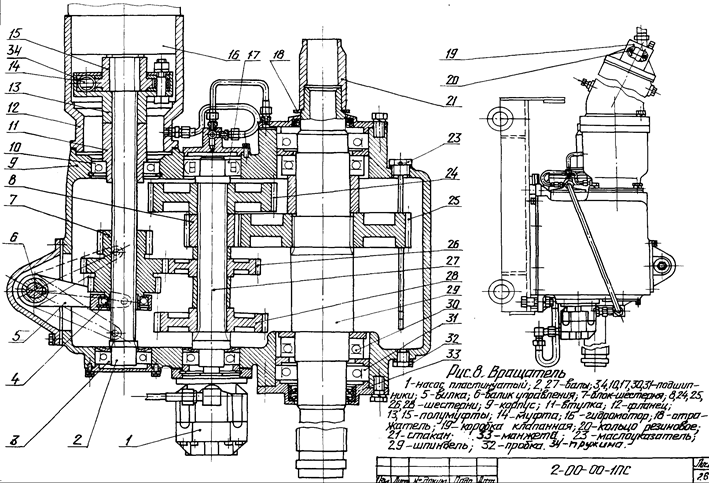

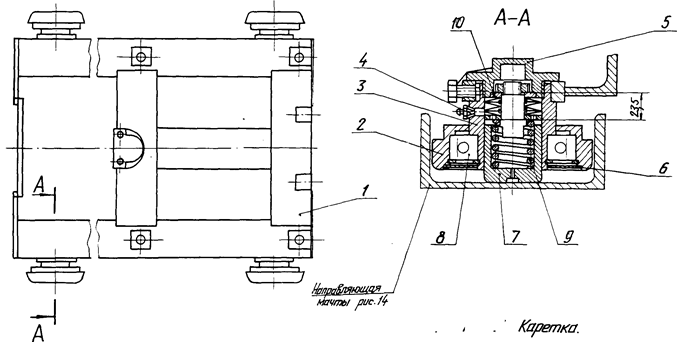

Подвижные вращатели обычно являются многофункциональными, т.е. предназначенными для передачи вращения буровому инструменту, осевой нагрузки на забой скважины, спуска-подъема инструмента, подачи очистного агента, свинчивания – развинчивания и укладки труб и т.д. На рис. 3.1.9. приведен один из наиболее распространенных подвижных вращателей установки УРБ-2А-2. Вращатель (рис.3.1.9) представляет собой трёхвальную трёхскоростную коробку передач с цилиндрическими прямозубыми шестернями. Привод его осуществляется от гидромотора 16, закреплённого на стальном литом корпусе коробки. Вращение через зубчатые полумуфты 13, 15 передаётся шлицевому валу 2, на котором перемещается скользящая блок-шестерня 7. В зависимости от выбранной передачи она через одну из трёх неподвижно закреплённых на промежуточном валу 27 шестёрен передаёт вращение паре шестёрен 8 и 25, находящихся в постоянном зацеплении. Шестерня 25 приводит во вращение шпиндель 2 9, смонтированный на опорах качения в корпусе вращателя. Управление скользящей блок-шестерней 7 осуществляется через вилку 5, валик 6 и муфту. С пульта управления можно изменять на каждой передаче направление и частоту вращения от нуля до номинального значения (номинальные частоты вращения 140, 225 и 325 об/мин) путём дросселирования и изменения потока жидкости, подводимой к гидромотору вращателя. Шпиндель вращателя выполнен полым. На верхнем конце шпинделя устанавливается сальник (рис.3.1.10), корпус которого закреплён на крышке вращателя, а с нижним концом через ниппель соединяется колонна бурильных труб и элеватор. Для свободного осевого поступательного перемещения вращателя (ход вращателя 5200 мм) и восприятия реактивного крутящего момента при бурении или свинчивании – развинчивании бурильных труб вращатель снабжён кареткой (рис. 3.1.11), взаимодействующей с направляющими элементами мачты, по которым она перемещается вместе с вращателем с помощью гидроподъёмника, который при бурении выполняет функции механизма подачи. Каретка представляет собой сварную раму 1 с закрепленными на ней четырьмя втулками 3 с помощью крышек 5. На каждую втулку устанавливаются подшипник 8 с роликом 2. Внутри втулки перемещается ползун 7, прижимаемый к направляющей мачты пружиной 9 и пакетом тарельчатых пружин 10.
Сальник (рис. 3.1.10.) предназначен для герметизации соединения вращающегося шпинделя с невращающимся нагнетательным рукавом при подаче воды или воздуха в скважину. Сальник состоит из следующих основных деталей: корпуса 2, крышки 1, проставки 6, стакана 5, пружины 10, фланца 7, кольца 4, отвода 8 и сальниковой набивки 12. Герметизация узла обеспечивается за счет сальниковой набивки 12, которая уплотняется поджатием крышки 1 и торцового уплотнения, представляющего собой подпружиненное кольцо 4, изготовленное из антифрикционного материала.
