Основные сведения. Теплообменными аппаратами (теплообменниками) называются устройства, предназначенные для передачи тепла от одного теплоносителя к другому

Теплообменными аппаратами (теплообменниками) называются устройства, предназначенные для передачи тепла от одного теплоносителя к другому. По принципу действия теплообменные аппараты подразделяются на три вида: рекуперативные, регенеративные и смесительные.

В теплообменных аппаратах рекуперативного типа тепло передается от горячего теплоносителя к холодному через разделяющую их стенку, которая называется поверхностью нагрева теплообменного аппарата.

Интенсивность работы теплообменного аппарата характеризуется количеством тепла, передаваемого через единицу поверхности нагрева в единицу времени. Эта величина зависит от физических свойств теплоносителей (вязкость, теплопроводность, плотность, теплоемкость), о режима их движения, от конструктивных особенностей аппарата (размеры, материал, состояние поверхности нагрева), от средней по поверхности нагрева разности температур между греющей и обогреваемой средой.

При расчете теплообменных аппаратов изменение температур теплоносителей при их движении по теплообменнику учитывается введением в расчетную формулу среднего логарифмического температурного напора Δt. Влияние остальных факторов учитывают введением коэффициента теплопередачи k, который по физическому смыслу представляет собой количество тепла, передаваемого в единицу времени через единицу поверхности нагрева при разности температур между теплоносителями в один градус. Формула для расчета количества тепла, передаваемого в теплообменном аппарате за единицу времени, имеет вид:

Значение среднего логарифмического напора Δt зависит от начальных и конечных температур теплоносителей (t₁ – горячий теплоноситель, t₂ – холодный теплоноситель), а также от схемы включения теплообменного аппарата, т.е. от взаимных направлений движения теплоносителей.

Существует три основные схемы включения: прямоточная, противоточная и перекрестная, а также множество смешанных схем, получаемых в результате различных комбинаций основных схем (рис. 1).

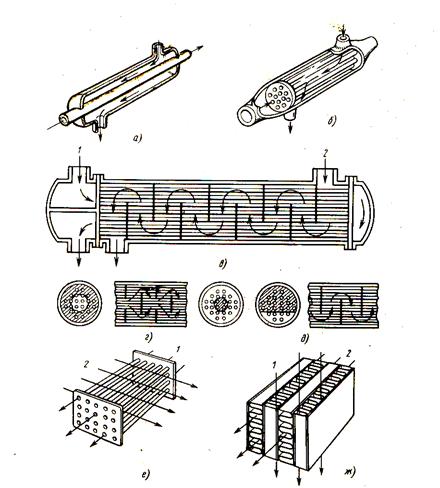

Рисунок 1 – Типичные конструктивные схемы рекуперативных

теплообменных аппаратов

а – «труба в трубе» противоток; б – кожухотрубный противоток; в, г, д – кожухотрубный многократный перекрестный ток; е- трубчатый перекрестный ток; ж – пластинчато-ребристый перекрестный ток;

1- горячий поток; 2 – холодный поток

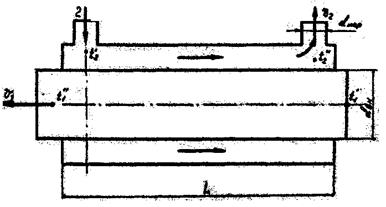

Рисунок 2 – Схема теплообменного аппарата «труба в трубе»

При прямоточной схеме движения горячий и холодный теплоносители движутся вдоль поверхности нагрева в одном направлении так, что на входе в аппарат тепло передается от горячего теплоносителя к холодному при относительно большой разности температур. На выходе из аппарата тепло передается от остывшего горячего теплоносителя к холодному при меньшей разности температур.

Противоточная схема (противоток). При этой схеме движения теплоносители 1 и 2 движутся вдоль поверхности нагрева в противоположных так, что входящий в аппарат горячий теплоноситель отдает тепло уже подогретому теплоносителю.

Коэффициент теплоотдачи k в теплообменных аппаратах определяют обычно по формулам для плоской стенки, т.к. трубки теплообменников имеют небольшую толщину по сравнению с их диаметром. Полученные формулы позволяют сравнить среднетемпературные напоры при различных схемах движения теплоносителей. Анализ их показывает, что при одинаковых температурах теплоносителей на входе и выходе их теплообменного аппарата, в противоточном теплообменнике температурный напор получается наибольшим. Благодаря большой величине температурного напора рабочая поверхность при противоточной схеме больше.

Для определения коэффициента теплопередачи требуется знать количество тепла, переданного за единицу времени в теплообменном аппарате, среднюю разность температур Δt между горячим и холодным теплоносителями и размер поверхности F. Количество тепла определяется по расходу теплоносителей, их теплоемкости и изменению их температуры в теплообменном аппарате. В идеальном аппарате, работающем без теплообмена с окружающей средой, количество тепла, отданное горячим теплоносителем Q₁, должно равняться количеству тепла Q₂, полученному холодным теплоносителем.
