ДК с ОБ

Модификация дифференциального каскада.

Переход от дифференциального выхода к одиночному (чтобы не терять в коэффициенте усиления).

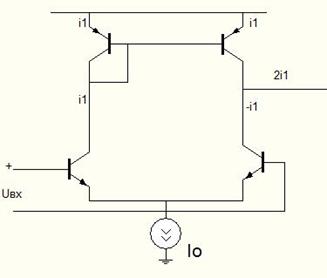

А) Используем зеркало токов

Получаем повышение коэффициента усиления, по сравнению с использованием резистивной нагрузки, т.к. нагрузка активная.

Автоматически устанавливается режим каскада.

Дифференциал напряжений равен 0, значит ток делится пополам.

В статике через нагрузку ток не течет. Режим невозможно выставить без обратной связи.

Коэффициент усиления возрастает в 2 раза по сравнению с обычным ДК: K_u=2K_uдк

С эмитерной и с базовой связью практически одинаковые.

В идеальном: коэффициент усиления бесконечный, низкое выходное сопротивление и высокое входное сопротивление. Получаем низкое входное сопротивление , значит большие входные токи:

Необходимо преобразование.

Каскад с ОБ, но на вход ставим транзистор с ОЭ. У npn транзистора β больше, чем у pnp, т.е используется так называемое super β.

Чтобы увеличить диапазон напряжений:

С помощью I₀ нельзя задать режим ДК, т.к. I_к=β_pnp∙I₀/2/. Все зависит от β, что плохо, т.к. β неконтролируемый параметр.

Задание режима ДК (решение Видлара).

Вместо боковых pnp транзисторов – 2 отражателя тока. Отражатель тока – транзистор с известным β.

Лекция №13

Расчёт ОУ (μА741).

Схема имеет дифференциальный входной каскад с нагрузкой в виде токового зеркала, далее подключен каскад с общим эмиттером на n-p-n транзисторах, что обеспечивает большое усиление по напряжению.

Далее к эмиттерному повторителю p-n-p-типа подключен выходной каскад. Он представляет собой двухтактный эмиттерный повторитель, в состав которого входит схема ограничения тока.

Выходной каскад в режиме АВ.

Статический режим.
