Вопросы для самопроверки. 1. Полевой транзистор с управляющим р-п переходом
|
|
|
|
1. Полевой транзистор с управляющим р-п переходом. Устройство, принцип действия, схема включения с ОИ. Стоковые и стоко-затворные характеристики.
2. Полевой МДП-транзистор с встроенным каналом. Устройство и принцип действия. Схема включения с ОИ. Стоковые и стоко-затворные характеристики.
3. Полевой МДП-транзистор с индуцированным каналом. Устройство, принцип действия, схема включения с ОИ. Стоковые и стоко-затворные характеристики.
Лабораторная работа №5.
Исследование полевого транзистора.
Цель работы: снять частотную характеристику, исследовать влияние С на полосу пропускания усилителя
Полевыми транзисторами называют полупроводниковые приборы, у которых для управления током используется зависимость сопротивления токопроводнщего слоя от напряженности поперечного электрического поля.
Слой полупроводнике, в котором регулируется поток носителей заряда называется каналом. Электрическое поле, воздействующее на сопротивления канала, создается с помощью расположенного над каналом металлического электрода, называемого затвором. Затвор должен быть электрически изолирован от канала. В зависимости от способа изоляции различают:1.транзистор с управляемым р-п переходом или с р-п затвором; 2.транзистор с металлополупроводниковым затвором или с затвором Шоттки, 3.транзистор, у которых затвор изолирован от канала диэлектриков или окислом (МДП и МОП транзисторы). Схема изображения полевого транзистора.
Полевые транзисторы характеризуются следующими характеристиками:

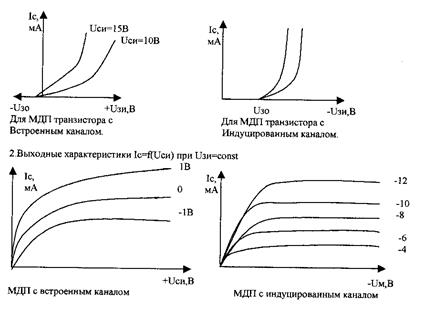

1.Передаточные или стоко-затворные Tc=f(Uзи) при Ucи=const и имеют следующий вид:
Контрольные вопросы.
1 Нарисуйте простейшую конструкцию полевого транзистора и расскажите о принципе его работы на примере транзистора с каналом типа п.
2 Как изображаются на схемах полевых транзисторы?
3 Какие типы полевых транзисторов существуют?
4 Какие характеристики для полевых транзисторов известны?
Литература
Б.С. Гершунский Основы электроники и микроэлектроники. (стр. 141-144)
|
|
|
|
|
