Оформление чертежей

СОСТАВ, КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ СТАНДАРТОВ ЕСКД

ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ

ОБЩИЕ ПОЛОЖЕНИЯ ЕДИНОЙ СИСТЕМЫ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ГОСТ 2.001 - 70 устанавливает общие положения по целевому назначению, области распространения, классификации и обозначению стандартов, входящих в комплекс Единой системы конструкторской документации (ЕСКД).

Единая система конструкторской документации - комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями.

Основное назначение стандартов ЕСКД это установление в организациях и на предприятиях единых правил выполнения, оформления и обращения конструкторской документации, которые должны обеспечивать:

1) возможность взаимообмена конструкторскими документами между организациями и предприятиями без их переоформления;

2) стабилизацию комплектности, исключающую дублирование и разработку не требуемых производству документов;

3) возможность расширения унификации при конструкторской разработке проектов промышленных изделий;

4) упрощение форм конструкторских документов графических изображений, снижающее трудоемкость проектно-конструкторских разработок промышленных изделий;

5) механизацию и автоматизацию обработки технических документов и содержащейся в них информации;

Состав стандартов, входящих в ЕСКД, определяется перечнем, приведенным в Указателе стандартов, ежегодно публикуемых по стандартам. Распределение стандартов ЕСКД по классификационным группам приведено в таблице.

Таблица 1. Классификационные группы ЕСКД
Шифр группы	Содержание стандартов в группе
0 1 2 3 4 5 6 7 8 9	Общие положения Основные положения Классификация и обозначение изделий в конструкторских документах Общие правила выполнения чертежей Правила выполнения чертежей изделий машино- и приборостроения Правила обращения конструкторских документов (учет, хранение, дублирование, внесение изменений) Правила выполнения эксплуатационной и ремонтной документации Правила выполнения схем Правила выполнения документов строительных и судостроения Прочие стандарты

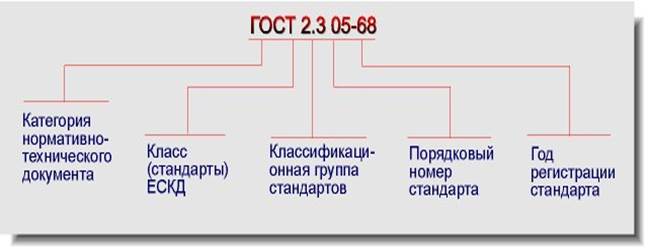

Обозначение стандартов ЕСКД строится на классификационном принципе. Номер стандарта составляется из цифры 2, присвоенной классу стандартов ЕСКД; одной цифры (после точки), обозначающей классификационную группу (шифр группы) стандартов; двузначной цифры, определяющей порядковый номер стандарта в данной группе, и двузначной цифры (после тире), указывающей год регистрации стандарта. Пример обозначения стандарта ЕСКД "Изображения - виды, разрезы, сечения":
