Назначение программных переключателей ХВ и элементов времени

Выбор уставки токового органа с пуском по току нулевой последовательности I0, действующего на блокировку и отключение.

В большинстве случаев уставки по току нулевой последовательности рекомендуется выбирать самыми грубыми, так как наличие пуска блокировки по 3I₀ может привести к отказу защиты (см. рис. 6-2):

· питание с одной стороны, на другой стороне силовой трансформатор с заземленной нейтралью.

· внутреннее КЗ с землей при отсутствии нагрузки.

В этом случае при наличии пуска по I₀ передатчик другого конца линии будет пущен, а токов I₂ –не будет, т.е. не будет манипуляции передатчиком, что приведет к отказу защиты питающего конца. Поэтому пуск ВЧ по I₀ – нежелателен.

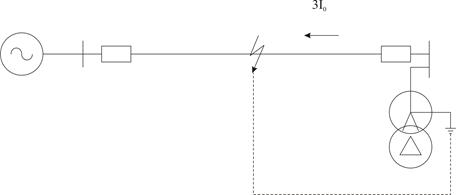

Рис. 6-2 Случай отсутствия манипуляции со второго конца линии при пуске передатчика от 3 I₀.

Таблица 6-5

Назначение программных переключателей ХВ.

Обозначение	Назначение	Положение
XB1	Работа на ВЛ с ответвлениями	0 – предусмотрена
1 – не предусмотрена
XB2	Работа в сети с тяговой нагрузкой	0 – предусмотрена
1 – не предусмотрена
XB3	Работа с ОАПВ	0 – предусмотрена
1 – не предусмотрена
XB4	Трансформатор напряжения	0 – на шинах
1 – на линии
XB5	Подтверждение пуска УРОВ от РПВ (KQC)	0 – предусмотрено
1 – не предусмотрено
XB6	Действие УРОВ «на себя»	0 – не предусмотрено
1 – предусмотрено
XB7	Пуск ВЧ при выводе защиты	0 – не предусмотрен
1 – предусмотрен
XB8	Сигнализация пуска на отключение	0 – не предусмотрена
1 – предусмотрена
XB9	Инверсия сигнала запрета АК	0 – не предусмотрена
1 – предусмотрена
XB10	ПО Io	0 – выведен
1 – в работе
XB11	Совместная работа с ДФЗ-201 (ДФЗ-504)	0 – не предусмотрена
1 – предусмотрена
XB12	Обмен ВЧ сигналами	0 – не манипулированный
1 – манипулированный
XB13	Фазировка ОМ ДФЗ-504	0 – не предусмотрена
1 – предусмотрена

Таблица 6-6

Назначение и параметры элементов времени

Обозначение	Назначение	t, c
DT1	Ввод ZОТ	0,2
DT2	Действие БНН	5,0
DT3	Задержка сигнала отключения	0,001…0,15
DT4	Вывод подхвата от ZОТ	0,2
DT5	Задержка запрета пуска ВЧ	0,005
DT6	Продление запрета пуска ВЧ	0,2
DT7	Продление запрета АПК	0,6
DT8	Задержка отключения от РЗ	0,02
DT9	Задержка пуска УРОВ	0,02
DT10	Продление пуска УРОВ	0,1
DT11	Задержка сигнала на выходе ОСФ	0,04
DT12	Продление запрета сигнала отключения	0,05
DT13	Продление сигнала отключения	0,025
DT14	Продление сигнала пуска ВЧ	0,6
DT15	Задержка сигнала«Вызов»	5,0
DT16	Задержка действия УРОВ	0,1…0,6
DT17	Задержка сигнализации вывода ДФЗ	2,0
DT18	Задержка сигнала «Неиспр.ПП»	2,0
DT19	Задержка сигнализации запрета ВЧ	5,0
DT20	Продление сигнала отключения ДФЗ	0,025
DT21	Задержка взятия данных для ОМП	0,01…0,06
DT22	Время проверки светодиодов	3,0
DT23	Задержка сигнала отключ. для ВЛ без ответвлений	0,01
DT24	Задержка сигнала отключ. для ВЛ с ответвлениями	0,02
DT25	Подхват сигнала отключения от ДФЗ	0,02
DT26	Продление сигнала пуска внешнего УРОВ	0,025
