Построение 3D-изображений
Открывает диалог для определения различных возможностей 3D-окна и окна 3D-отчета. Диалоговое окно содержит следующие управляющие элементы. -Управление обновлением: -Маркер указания автоматического обновления 3D-окна при переходе в него.
-Маркер указания автоматического перехода в 3D-окно при любых изменениях параметров построения 3D-изображения. -Маркер указания сохранения уровня увеличения изображения в 3D-окне при любых обновлениях и перестройках.
Контроль за ходом визуализации: -Маркер указания необходимости информирования о ходе построения 3D-изображения с помощью информационного окошка. -Маркер указания необходимости вывода сообщений о возникающих при построении 3D-изображения ошибках по ходу процесса. В противном случае сообщения об ошибках будут помещаться в 3D-отчет. Маркер указания построения отчета о процессе построения 3D-изображения. Для задания одного из четырех уровней детализации отчета используйте ползунок.
Автосохранение Открывает диалог для указания необходимости автосохранения и выбора способа его использования. Диалоговое окно содержит следующие управляющие элементы: Две альтернативные кнопки включения/отключения автосохранения. Две альтернативных кнопки выбора способа автосохранения: по истечению временного интервала (интервал в секундах задается в окошке редактирования) или после выполнения определенного числа чертежных операций (количество операций задается в окошке редактирования).
Важно При сохранении создается резервный файл в каталоге archi-cad.d, с помощью которого можно восстановить работу, которая была бы безвозвратно потеряна при серьезных сбоях (обесточивание сети электропитания, системные ошибки и т.п.).
Совет Для оперативного сохранения используйте команду Файл Ю Сохранить.

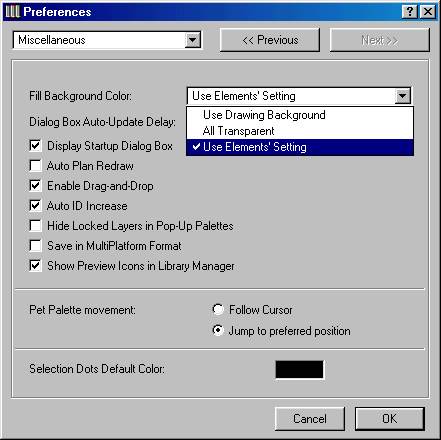

Разное Открывает диалог установки общих параметров рабочей среды.
Диалоговое окно содержит следующие управляющие элементы: Окошко редактирования Область курсора, позволяющее определить размеры в пикселах окрестности вокруг узловой точки или контура, в пределах которой ArchiCAD будет осуществлять захват и позиционирование курсора. Альтернативные кнопки выбора стиля вычерчивания линий (щелчок-буксировка или щелчок-щелчок). Маркер автоматической перерисовки плана этажа после любых модификаций чертежа. Кнопка открытия диалога выбора тома, на котором располагается каталог archicad.d.
Важно Тома, расположенные в сети, могут существенно повлиять на производительность.
Меню "Изображение" Используйте данное меню для построения пространственных и фотореалистических изображений.
Предоставляет возможность: отобрать этажи проекта и элементы плана этажа. выбрать способы визуализации. построить разрезы. создать реалистические фотоизображения. определить траекторию съемки и произвести ее.
Важно Меню Визуализация недоступно, если не открыт проект или редактируется текущее окно.

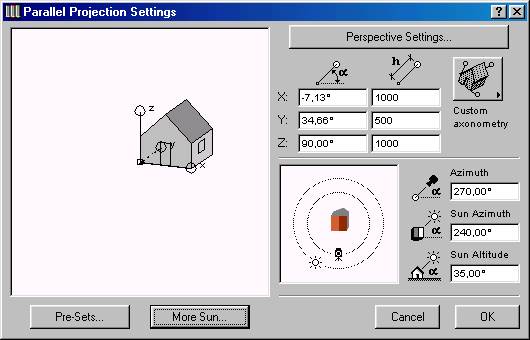

Команда "Параметры 3D-прoекции..." Открывает диалог для определения 3D-проекции, параметров установки камеры, расположения солнца и местонахождения населенного пункта проекта, которые используются при создании трехмерного изображения.
НАЧАЛО Панель инструментов Часть I
Помимо традиционных и хорошо известных средств выбора объектов панель инструментов ArchiCAD содержит множество узкоспециализированных инструментов, предназначенных для выполнения архитектурно-строительных чертежей. Эти инструменты используются для нанесения новых и выбора существующих объектов на плане этажа.
Инструменты ArchiCAD используются для создания новых или редактирования и выбора существующих объектов ваших чертежей. Все инструменты логически объединены в четыре функциональных группы.
