Защита EEPROM от разрушения

Содержимое EEPROM может быть разрушено при снижении напряжения Vcc до уровня, при котором CPU и EEPROM работают неправильно. Для решения этой проблемы используются те же приемы, что используются для обеспечения сохранности данных в EEPROM системных плат
.

Разрушение данных EEPROM, при слишком низком напряжении питания, происходит в двух случаях. Во-первых, для правильного выполнения последовательности операций записи необходимо, чтобы напряжение питания было не ниже уровня, гарантирующего правильное их выполнение. Во-вторых, само CPU, при слишком низком напряжении питания, может неправильно выполнять команды.

Разрушения данных легко избежать если следовать следующим рекомендациям (достаточно выполнения одной из трех):

1. Удержание сигнала сброса в активном (низком) состоянии во время снижения напряжения питания. Лучше всего это реализовывать внешней схемой защиты от снижения напряжения, называемой часто Brown-Out Detector (BOD). Вопросы организации сброса по падению напряжения и детектирования снижения напряжения рассмотрены в руководстве по применению AVR 190 и AVR 180.
2. Удержание ядра AVR микроконтроллера в Power Down Sleep режиме в период снижения напряжения VCC. Это предотвратит неправильное декодирование и выполнение команд CPU, что защитит регистры EEPROM от случайных записей.
3. Сохранение констант в Flash памяти, если нет необходимости изменять их программно. Flash память не изменяется CPU и, следовательно, не может быть повреждена.

Последовательный периферийный интерфейс - SPI - (Serial Peripheral Interface)

Последовательный периферийный интерфейс (SPI) обеспечивает высокоскоростной синхронный обмен данными между микроконтроллерами ATmega603/103 и периферийными устройствами или между несколькими микроконтроллерами ATmega603/103.

Основные характеристики SPI интерфейса:

• Полнодуплексный 3-проводный синхронный обмен данными.
• Режим работы ведущий или ведомый.
• Обмен данными с передаваемыми первыми старшим или младшим битами.
• Четыре программируемые скорости обмена данными.
• Флаг прерывания по окончании передачи.
• Активация из Idle режима (только в режиме ведомого)

Соединения между ведущим и ведомым CPU, использующими SPI интерфейс, показаны на рис. 39. Вывод PB1(SCK) является выходом тактового сигнала ведущего микроконтроллера и входом тактового сигнала ведомого. По записи ведущим CPU данных в SPI регистр начинает работать тактовый генератор SPI и записанные данные сдвигаются через вывод выхода PB2(MOSI) ведущего микроконтроллера на вывод входа PB2 (MOSI) ведомого микроконтроллера. После сдвига одного байта тактовый генератор SPI останавливается, устанавливая флаг окончания передачи (SPIF). Если в регистре SPCR будет установлен бит разрешения прерывания SPI (SPIE), то произойдет запрос прерывания. Вход выбора ведомого PB0(SS), для выбора индивидуального SPI устройства в качестве ведомого, устанавливается на низкий уровень. При установке высокого уровня на выводе PB0(SS) порт SPI деактивируется и вывод PB2(MOSI) может быть использован в качестве вывода входа. Режим ведущий/ведомый может быть установлен и программным способом установкой или очисткой бита MSTR в регистре управления SPI.

Два сдвиговых регистра ведущего и ведомого микроконтроллеров можно рассматривать как один разнесенный 16-разрядный циклический сдвиговый регистр. См. Рис 39. При сдвиге данных из ведущего микроконтроллера в ведомый одновременно происходит сдвиг данных из ведомого микроконтроллера в ведущий, т.е. в течение одного цикла сдвига происходит обмен данными между ведущим и ведомым микроконтроллерами.

Рис. 38. Блок-схема SPI

В системе организовано одиночное буферирование передающей стороны и двойное буферирование на приемной стороне. Это означает то, что передаваемые символы не могут быть записаны в регистр данных SPI прежде, чем будет полностью завершен цикл сдвига.

С другой стороны, при приеме данных принимаемый символ должен быть считан из регистра данных SPI прежде, чем будет завершен прием следующего символа, в противном случае предшествовавший символ будет потерян.

При разрешенном SPI направления данных выводов MOSI, MISO, SCK и SS настраиваются в соответствии со следующей таблицей:

Таблица 22. Настройка выводов SPI

Вывод	Направление, ведущий SPI	<Направление, ведомый SPI/b>
MOSI	Определяется пользователем	Вход
MISO	Вход	Определяется пользователем
SCK	Определяется пользователем	Вход
S S	Определяется пользователем	Вход

Рис. 39. Межсоединения ведущего и ведомого SPI

Регистр данных SPI - SPDR - (SPI Data Register)

Биты

$0F ($2F)

MSB

LSB

SPDR

Чтение/Запись

R/W

R/W

R/W

R/W

R/W

R/W

R/W

R/W

Начальное состояние

Регистр данных SPI представляет собой регистр с возможностью чтения/записи и предназначен для пересылки данных между регистровым файлом и сдвиговым регистром SPI. Запись в регистр SPDR инициирует передачу данных, считывание регистра приводит к чтению сдвигового регистра приема.

Регистр статуса SPI - SPSR - (Status Register)

Биты

$0E ($2E)

SPIF

WCOL

-

-

-

-

-

-

SPSR

Чтение/Запись

R

R

R

R

R

R

R

R

Начальное состояние

• Bit 7 - SPIF: SPI Interrupt Flag - Флаг прерывания по SPI
  По завершении обмена последовательными данными бит SPIF устанавливается в состояние 1 и, если бит SPIE в регистре SPCR установлен и разрешено глобальное прерывание, генерируется сигнал прерывания. Бит SPIF очищается аппаратно при выполнении подпрограммы обработки соответствующего вектора прерывания. Бит SPIF может быть очищен также при первом считывании состояния регистра статуса SPI, с установленным битом SPIF, с последующим обращением к регистру данных SPI (SPDR).
• Bit 6 - WCOL: Write Collision flag - Флаг ошибки при записи
  Бит WCOL устанавливается в состояние 1 если в процессе передачи данных выполнялась запись в регистр данных (SPDR). Чтение содержимого регистра данных, как и запись в него, выполненные во время пересылки данных, могут привести к неверному результату. Бит WCOL (и бит SPIF) аппаратно очищаются (сбрасываются в состояние 0) при первом считывании регистра статуса SPI, с установленным WCOL, с последующим обращением к регистру данных SPI (SPDR).
• Bit 5..0 - Res: Reserved bits - Зарезервированные биты
  Эти биты в микроконтроллерах ATmega603/103 зарезервированы и при считывании всегда покажут состояние 0.

Регистр управления SPI - SPCR - (Control Register)

Биты

$0D ($2D)

SPIE

SPE

DORD

MSTR

CPOL

CPHA

SPR1

SPR0

SPCR

Чтение/Запись

R/W

R/W

R/W

R/W

R/W

R/W

R/W

R/W

Начальное состояние

• Bit 7 - SPIE: SPI Interrupt Enable - Разрешение прерывания SPI
  Установка бита SPIE в состояние 1 приводит к установке бита SPIF регистра SPSR и, при разрешении глобального прерывания, к выполнению прерывания SPI.
• Bit 6 - SPE: SPI Enable - Разрешение SPI
  Установка бита SPE в состояние 1 разрешает подключение SS, MOSI, MISO и SCK к выводам PB4, PB5, PB6 и PB7.
• Bit 5 - DORD: Data Order - Порядок данных
  При установленном в состояние 1 бите DORD передача слова данных происходит LSB вперед. При очищенном бите DORD первым передается MSB слова данных.
• Bit 4 - MSTR: Master/Slave Select - Выбор режима ведущий/ведомый
  При установленном в состояние 1 бите MSTR SPI работает в ведущем режиме и при очищенном бите в ведомом режиме. Если SS сконфигурирован как вход и на него подан низкий уровень при установленном MSTR, то MSTR будет сброшен и будет установлен бит SPIF в регистре SPSR. Чтобы вновь разрешить ведущий режим SPI, пользователь должен установить MSTR.
• Bit 3 - CPOL: Clock Polarity - Полярность тактового сигнала
  SCK в режиме ожидания находится на высоком уровне при установленном в состояние 1 бите CPOL и на низком уровне при сброшенном бите CPOL. См. рис. 40 и 41.
• Bit 2 - CPHA: Clock Phase - Фаза тактового сигнала
  Работа этого бита отражена на рис. 40 и 41.
• Bits 1,0 - SPR1, SPR0: SPI Clock Rate Select 1 and 0 - Выбор частоты тактового сигнала, биты 1 и 0
  Эти два бита управляют частотой тактового сигнала прибора, работающего в ведущем режиме. В ведомом режиме состояния битов влияния не оказывают. Состояния битов и устанавливаемый коэффициент деления частоты fCL показаны в таблице:

Таблица 23. Соотношения между SCK и частотой генератора

SPR1	SPR0	Тактовая частота SCK
		fCL / 4
		fCL / 61
		fCL / 64
		fCL / 128

Функционирование входа SS При работе SPI ведущим (бит MSTR регистра SPCR установлен), пользователь имеет возможность установить направление работы вывода SS. Если вывод SS сконфигурирован как выход, то вывод является выводом общего назначения и он не активируется системой SPI. Если же вывод SS сконфигурирован как вход, то для обеспечения работа ведущего SPI он должен удерживаться на высоком уровне. Если, в режиме ведущего, вывод SS является входом и внешней периферийной схемой на него подан низкий уровень, то SPI воспримет его как обращение другого ведущего SPI к себе как к ведомому. Чтобы избежать конфликтной ситуации на шине, система SPI выполняет следующие действия:

1. Бит MSTR в регистре SPCR очищается и SPI система становится ведомой. Результатом этого является то, что MOSI и SCK выводы становятся входами.
2. Устанавливается флаг SPIF регистра SPSR и, если разрешено прерывание SPI, начнется выполнение подпрограммы обработки прерывания.

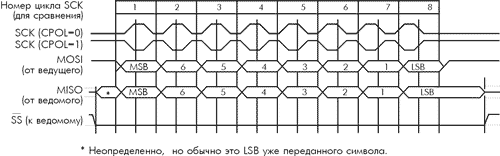

Таким образом, когда управляемый прерыванием передающий SPI используется в ведущем режиме, и существует вероятность подачи на вывод SS управляющего сигнала низкого уровня, прерывание должно всегда проверять установлен ли еще бит MSTR. Если же бит MSTR был очищен выбором режима ведомого, то он должен быть установлен пользователем. Если же SPI работает в режиме ведомого, то вывод SS постоянно работает на вход. Если на вывод SS подан низкий уровень, то SPI активируется и MISO, если это определено пользователем, становится выходом. Все остальные выводы являются входами. Если вывод SS удерживается на высоком уровне, то все выводы являются входами, SPI пассивен, что означает, что он не будет получать входящих данных. Существует четыре варианта комбинации фазы и полярности SCK относительно последовательных данных, определяемые управляющими битами CPHA и CPOL. Форматы передачи данных SPI показаны на Рис. 40 и 41. Рис. 40. Формат пересылок SPI при CPHA = 0 Рис. 41. Формат пересылок SPI при CPHA = 1
