Крановая нагрузка. Расчетная сосредоточенная снеговая нагрузка на колонны определяется по формуле:

Снеговая нагрузка

Временная нагрузка

Расчетная сосредоточенная снеговая нагрузка на колонны определяется по формуле:

(4.4)

где S_o — нормативное значение веса снегового покрова на 1 м² горизонтальной поверхности земли, принимаемая в зависимости от района строительства. Для города Могилева - нормативное значение снеговой нагрузки S _o = 1,2 кПа = 1200 ;

μ — коэффициент, учитывающий конфигурацию покрытия; для расчета рамы принимается μ = 1;

γ _f — коэффициент надежности по нагрузке, для снега принимаемый в зависимости от отношения нормативной нагрузки от веса покрытия к нормативному значению веса снегового покрытия. принимаем γ _f = 1.5;

L — пролёт стропильных конструкций.

Определим расчетную снеговую нагрузку на крайнюю колонну

Для средней колонны:

Вес поднимаемого груза Q=200 кН, пролёт крана L_к =28-2∙0,75=26,5 м. В соответствии со стандартами на мостовые электрические краны грузоподъемностью 20/5 т нормативное максимальное давление одного колеса на рельс кранового пути F_{max, n}=200 кН, масса крана т., масса тележки крана т., база крана грузоподъёмностью К= 5 м, ширина крана В = 6,2 м.

Расчётное максимальное давление на колесо крана

; (4.5)

Минимальное давление колес крана можно определить по формуле

(4.6)

где G — полный вес крана с тележкой;

n₀ – число колес на одной стороне крана, n₀=2;

Расчётная поперечная тормозная сила на одно колесо.

(4.7)

.

Вертикальная крановая нагрузка на колонны от двух сближенных кранов с коэффициентом сочетаний :

(4.8)

где - сумма ординат линии влияния давления двух подкрановых балок на колонну (рисунок 17) где 0.85 —коэффициент сочетаний при совместной работе двух кранов для групп режимов работы кранов 1К–6К;

F_max(min) — наибольшее (наименьшее) вертикальное давление колес на подкрановую балку;

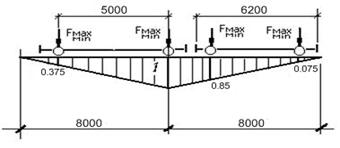

Рисунок 17 – Линия влияния давления на колонну

Вертикальная крановая нагрузка на колонны от четырех сближенных кранов на среднюю колонну с коэффициентом сочетаний :

При торможении тележки крана на колонны рамы действует горизонтальная поперечная нагрузка. Расчетное горизонтальное давление на колонну от двух сближенных кранов при поперечном торможении равно:

(4.9)
