Лист 2-1

Эскиз – это тот же чертеж детали, но выполненный от руки без применения чертежных инструментов (возможно применение циркуля для проведения окружностей), без масштаба, содержащий все необходимые данные для изготовления детали и ее контроля: необходимое количество видов, разрезы, сечения, выносные элементы, размеры, шероховатость поверхностей, материал детали.

Эскиз выполняется на клетчатой бумаге стандартного формата. Следует придерживаться одинаковой толщины линий одного назначения. Надписи и размерные числа необходимо выполнять чертежным шрифтом. Изображения детали должны быть представлены крупно с соблюдением пропорциональности элементов детали.

При выполнении эскиза нужно соблюдать определенную последовательность в работе:

- осмотреть деталь, определить ее назначение и конструкцию;

- определить необходимое количество изображений, выбрать главный вид, т.е. изображение, дающее наиболее полное представление о конструкции детали;

- выбрать формат листа, на нем тонкой линией провести рамку, наметить прямоугольник для штампа;

-нанести на лист габаритные очертания будущих изображений, предусмотрев место для нанесения размеров и простановки знаков шероховатости поверхностей так, чтобы поле чертежа было равномерно загружено, провести осевые и центровые линии;

- нанести контуры детали, выполнить необходимые разрезы (линий невидимого контура следует избегать, применяя разрезы и сечения);

- оформить виды, разрезы, сечения;

- обдумать, какие необходимо указать размеры и нанести размерные линии;

- обмерить деталь (если эскиз выполняется с натуры) и проставить размерные числа на эскизе;

- окончательно оформить эскиз: обвести рамку эскиза, дочертить и заполнить основную надпись, проверить правильность выполнения эскиза, внести необходимые исправления.

Величина изображенной детали и ее элементов на эскизе определяется размерами, общее число которых должно быть минимальным, но достаточным для изготовления и контроля детали.

Размера на эскизе не допускается наносить в виде замкнутой цепочки.

На эскизе всегда следует указывать габаритные размеры детали.

Размеры, относящиеся к одному и тому же элементу конструкции детали, концентрируются в одном месте и там, где этот элемент полнее всего представлен.

Размеры диаметров рекомендуется наносить на изображении, полученном при проецировании на плоскость, параллельную оси детали.

Под шероховатостью поверхности понимают совокупность неровностей, образующих рельеф поверхности, независимо от способов его получения.

Чем меньше высота неровностей, тем выше чистота поверхности.

ГОСТ 2789-73 устанавливает 14 классов шероховатости поверхностей и соответствующие им параметры Ra и Rz, характеризующие среднюю высоту микронеровностей в пределах базовой длины.

Обозначения шероховатости поверхности и правила их нанесения на эскизе детали установлены ГОСТ 2.309 73.

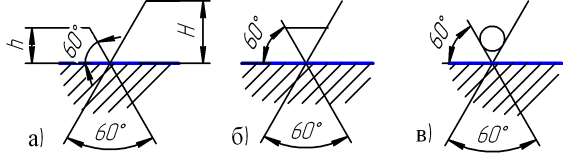

Для обозначения шероховатости поверхности применяют один из знаков, изображённых на рисунке 1 и в таблице 1. Высота h приблизительно равна высоте размерных чисел. Высота H равна 1,5...3h. Толщину линий знака берут равной примерно половине толщины основной сплошной линии.

Рисунок 3 – Параметры знака шероховатости поверхности

Таблица 1

Знак

Поверхность

Вид обработки не устанавливается конструктором (знак является наиболее предпочтительным)

Образована удалением слоя материала (точением, фрезерованием, сверлением, шлифованием, полированием и т.п.)

Образована без удаления слоя материала (литье, ковка, штамповка, прокат), сохраняется в форме поставки, не выполняется по данному чертежу

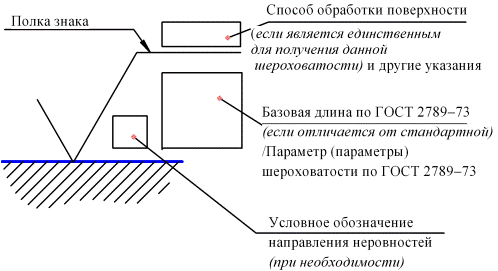

На рисунке 4 показана структура обозначения шероховатости поверхности.

Рисунок 4 – Структура обозначения шероховатости поверхности

Обозначения шероховатости поверхностей на изображении изделия располагают, рисунок 5:

а) на линиях контура;

б) на выносных линиях (по возможности ближе к размерной линии);

в) на полках линий - выносок.

Допускают при недостатке места располагать обозначение шероховатости на размерных линиях или их продолжениях, на рамке допуска формы, а также разрывать выносную линию.

Примечание – Вершину знака всегда наносят с той стороны линии, изображающей поверхность, с которой можно эту поверхность видеть, рисунок 5.

При одинаковой шероховатости всех поверхностей её обозначение не указывают на изображении, а общий знак помещают в правом верхнем углу чертежа.

Размеры знака при этом больше, чем на чертеже, примерно в 1,5 раза, толщина линий знака равна толщине линий основного контура, рисунок 6.

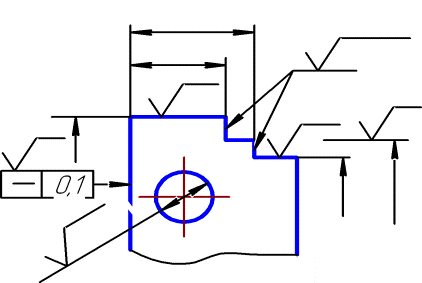

Рисунок 5 – Расположение знаков шероховатости поверхностей на чертеже

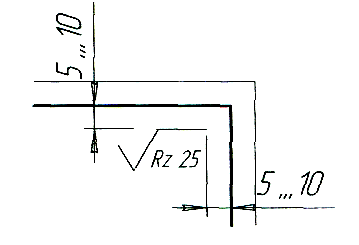

Рисунок 6 – Общий знак шероховатости поверхности

Шероховатость преобладающей части поверхностей изделия обозначают знаком такого же размера с добавлением в скобках обычного по высоте знака, что означает: поверхности, шероховатость которых на чертеже не указана, должны иметь высоту микронеровностей, проставленных перед скобками, рисунок 7.

Рисунок 7– Шероховатость преобладающей части поверхности

Шероховатость поверхности зависит от способа обработки и от инструмента, которым выполняют ту или иную технологическую операцию. Примерные значения шероховатости поверхностей даны в таблице 2.

Образец выполнения листа представлен на рисунке 8, варианты заданий к листу 2-1 приведены в таблице 3 и на рисунке 9

Таблица 2

Таблица 3 – Варианты заданий к листу 2-1

Номера вариантов	Номер чертежа детали (рисунок 9)

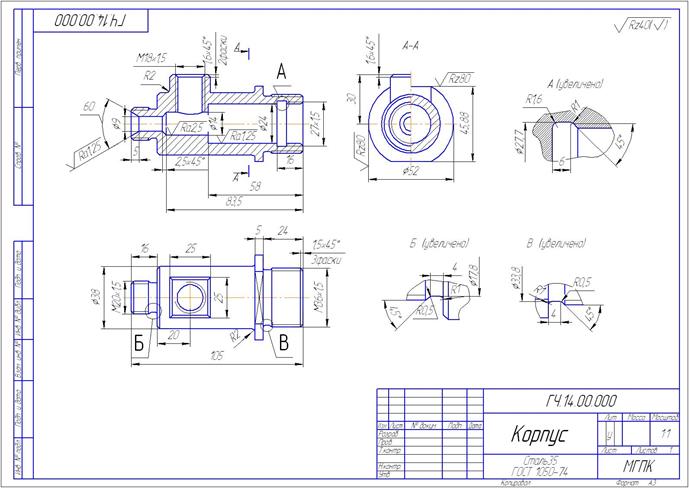

Рисунок 8 – Образец выполнения листа 2-1

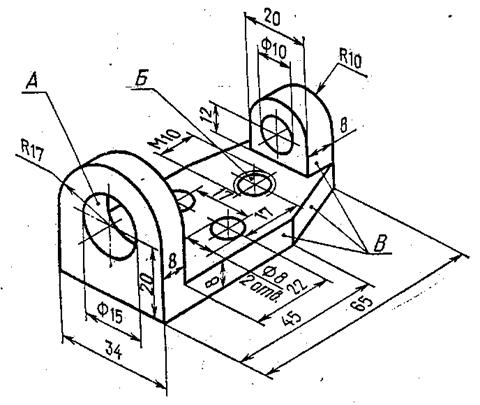

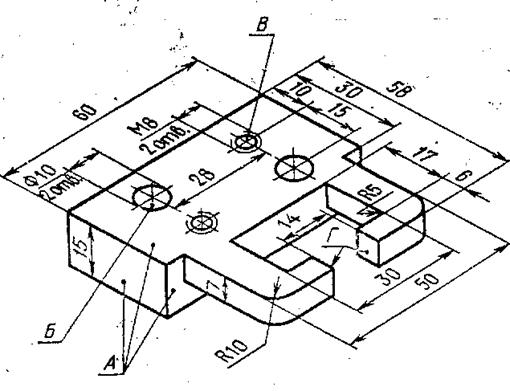

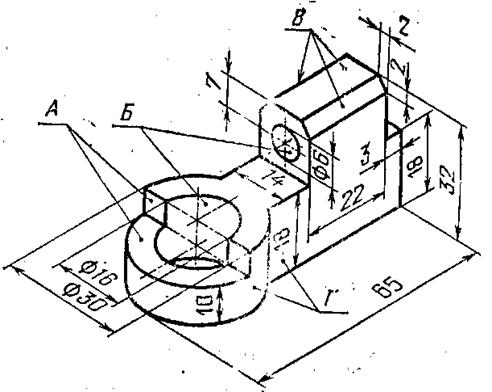

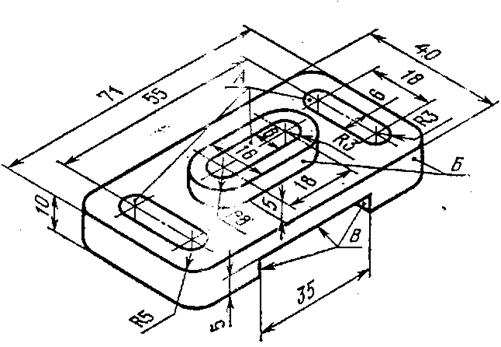

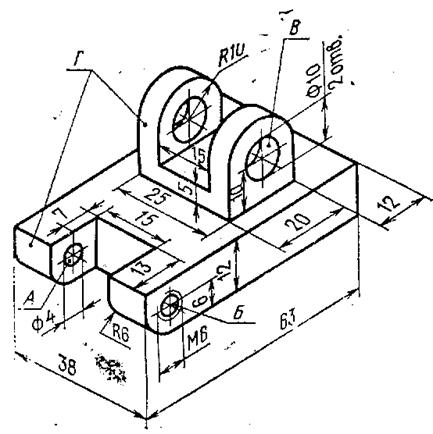

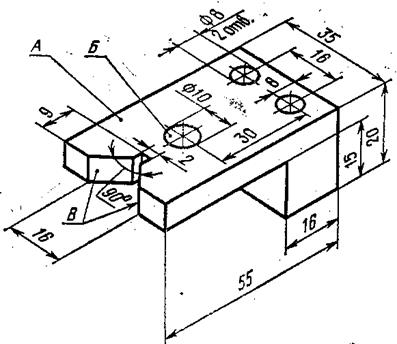

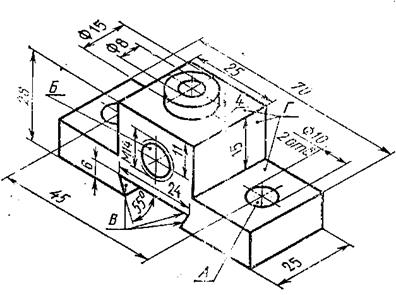

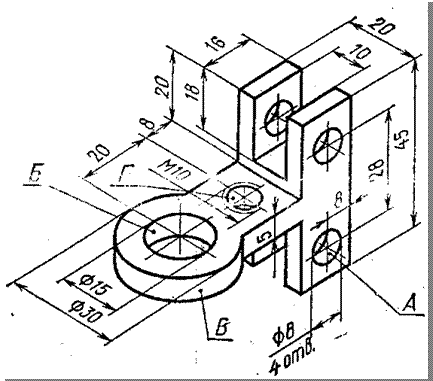

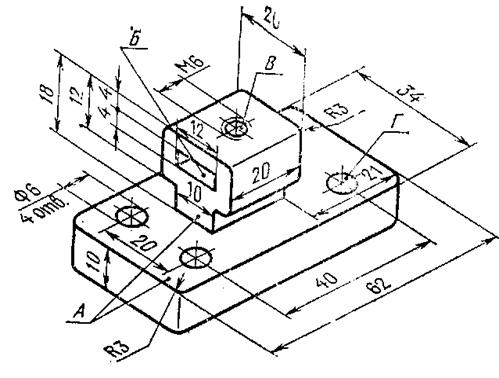

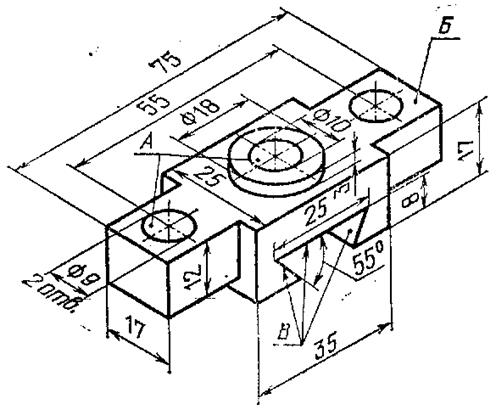

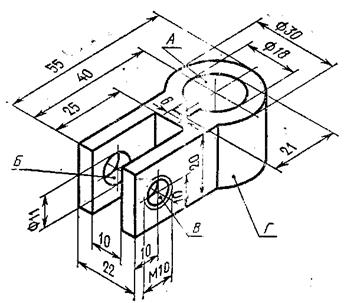

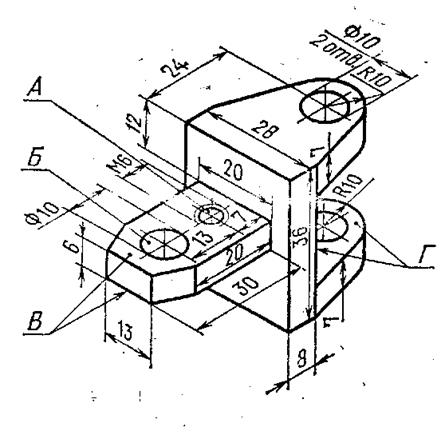

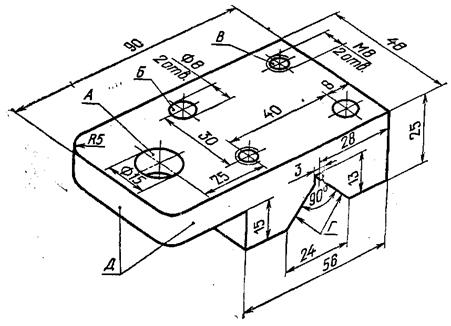

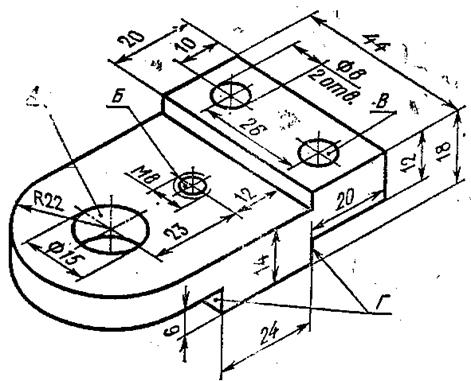

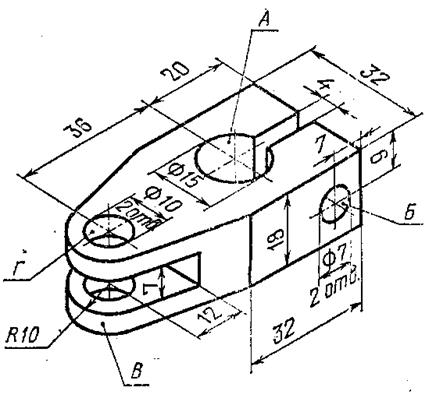

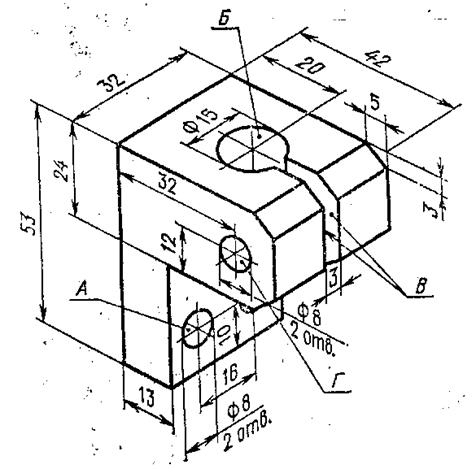

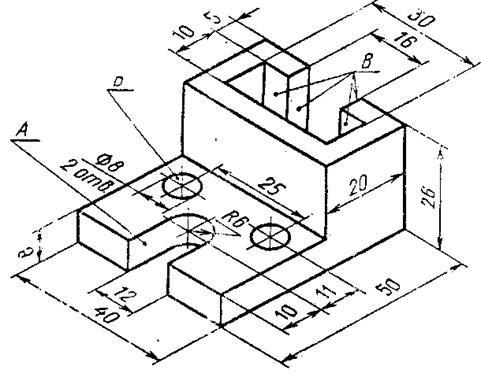

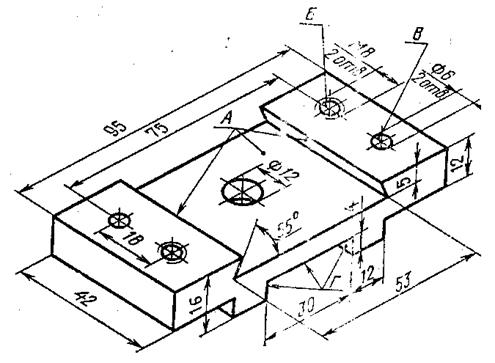

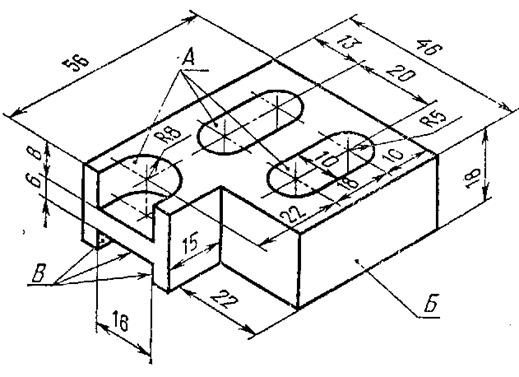

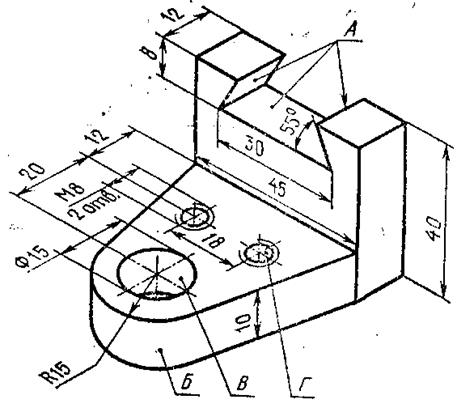

Рисунок 9 – Варианты заданий к листу 2-1

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)

Рисунок 9 (продолжение)
