Основные надписи. ГОСТ 2.301-68 устанавливает форматы листов чертежей и других конструкторских документов всех отраслей промышленности

Форматы

ГОСТ 2.301-68 устанавливает форматы листов чертежей и других конструкторских документов всех отраслей промышленности.

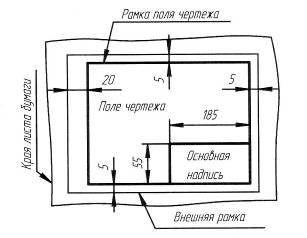

Форматы листов определяются размерами внешней рамки, выполненной тонкой линией в соответствии с рисунком 1.

Рис. 1.1.

Формат листа размером 1189х841 мм, площадь которого равна 1кв.м, принят за основной. Другие форматы получают делением последовательно длинной стороны на две равные части (см. таблицу 1.2).

Таблица 1.2 – Значения размеров сторон основных форматов.

Обозначение формата	Размеры сторон формата, мм
А0 А1 А2 А3 А4	841х1189 594х841 420х594 297х420 210х297

Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

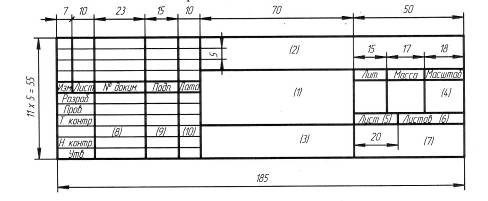

Каждый конструкторский документ должен иметь основную надпись, содержащую общие сведения об изображаемых объектах. Формы, размеры, содержание, порядок заполнения основных надписей устанавливает ГОСТ 2.104-68. Основная надпись на чертежах и схемах должна соответствовать основной надписи, изображённой на рисунке 2. Образец заполнения основной надписи – на рисунке 3.

На листах формата А4 основную надпись располагают только вдоль короткой стороны. На листах больших форматов основную надпись можно располагать как вдоль короткой, так и вдоль длинной сторон.

Рис. 1.2

В графах основной надписи на учебных чертежах указывают:

- в графе 1 – наименование изделия;

- в графе 2 – обозначение документа;

- в графе 3 – обозначение материала (графу заполняют только на чертежах делали);

- в графе 4 – масштаб;

- в графе 5 – порядковый номер листа;

- в графе 6 – общее количество листов документа (на документах, состоящих из одного листа, графу не заполняют);

- в графе 7 – наименование организации, выпустившей документ (наименование учебного заведения и номер группы);

- в графе 8 – фамилии лиц, подписавших документ;

- в графе 9 – собственноручные подписи лиц, фамилии которых указаны в графе 8;

- в графе 10 – дата полписания документа с указанием числа, месяца, года.

Рис.1.3
