Стандартные аксонометрические проекции

В технических проектах, как дополнение к рабочим чертежам, используют чертежи, полученные методом аксонометрического проецирования, которые обладают большей наглядностью.

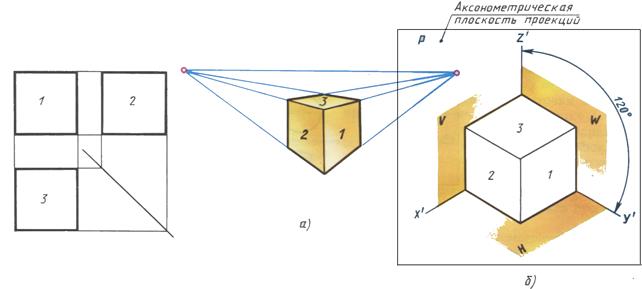

Сущность метода заключается в том, что предмет проецируется вместе с пространственной системой координат (O, x, y, z) на аксонометрическую плоскость проекций (рис. 19).

Рисунок 19 - Образование аксонометрического изображения предмета.

ГОСТ 2.317-69 устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

В инженерной графике чаще используют следующие аксонометрические проекции: прямоугольную изометрическую и прямоугольную диметрическую.

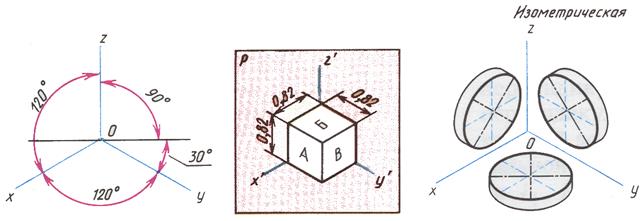

Прямоугольной изометрией называется аксонометрическая проекция, в которой коэффициенты искажения по всем трем осям равны 0,82, а углы между аксонометрическими осями равны 120⁰ (рис. 20).

Рисунок 20 – Построение изображений в прямоугольной изометрии.

Для упрощения построения коэффициенты искажения по осям x, y, z принимают равным 1, тогда аксонометрическое изображение получается увеличенным в m =(1/0,82)=1,22 раза по сравнению с теоретическим изображением и называется приведенным, а масштабный коэффициент называется коэффициентом приведения.

Прямоугольной диметрией называется аксонометрическая проекция, в которой коэффициент искажения по оси y равен 0,47, а по осям x и z – 0,94, а углы между осями равны 97⁰10΄ и 131⁰25΄ (рис. 21).

Рисунок 21 – Построение изображений в прямоугольной диметрии.

Для упрощения построения диметрическую проекцию выполняют без искажения по осям x и z и с коэффициентом искажения 0,5 по оси y. Тогда изображение получается увеличенным в m =(1/0,94)=1,06 раза.

Построение точек в аксонометрии.

Принцип построения аксонометрического изображения фигуры не зависит от вида аксонометрии.

Аксонометрия обычно строится по ортогональному чертежу.

В качестве примера рассмотрим построение точек А и Б.

На рисунке 22, а представлен комплексный чертеж точек А и Б с проекциями на трех основных плоскостях проекций (П₁ , П₂ , П₃).

Рисунок 22 – Комплексный чертеж точек А и В и их аксонометрические проекции в прямоугольной изометрии.

Построим приведенную прямоугольную изометрию точки А. При этом, искажения по осям равны 1, т.е. координаты не изменяются.

Проведем аксонометрические оси x ΄, y ΄, z ΄.

Коэффициенты искажения по всем трем осям равны 1.

На аксонометрической оси x ΄ отложим координату x, равную 65 и обозначим ее а ΄. Через точку а ΄ проведем прямую, параллельную оси y ΄ (прямые линии, параллельные в пространстве, изображаются параллельными и в аксонометрии) и на ней отложим координату y, т.е. размер 10. Далее, через полученную точку проводим прямую, параллельную оси z ΄ и на ней отложим координату z, равную 0. Получаем точку А в прямоугольной изометрии.

Приведенная прямоугольная изометрия точки В строится аналогично.

Для построения прямоугольной диметрии точек А и В сначала проводим аксонометрические оси, как указано выше.

Коэффициенты искажения по осям x ΄ и z ΄ равны 1, т.е. соответствующие координаты не изменяются, а по оси y ΄ - 0,5, т.е. координата уменьшается в два раза.

Все остальные построения аналогичны построению точки в прямоугольной изометрии.

Построение окружностей диаметром d в прямоугольной изометрии) и диметрии показано на рисунках рис. 23 и 24.

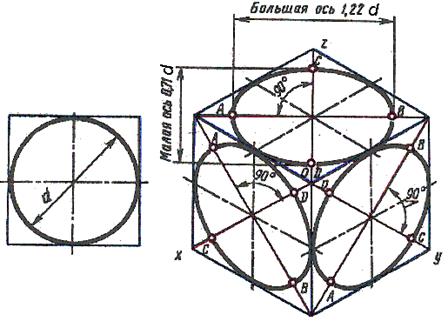

Рисунок 23 – Изображение окружности в прямоугольной изометрии.

Рисунок 24 – Изображение окружности в прямоугольной диметрии.
