Лист №1 (формат А-1)

Методические указания по выполнению контрольной работы №2.

КРИТЕРИИ ОЦЕНКИ ДОМАШНЕЙ КОНТРОЛЬНОЙ РАБОТЫ

Работа предоставляется на рецензию в полном объеме. Сданные на рецензию отдельные листы не рецензируются и не засчитываются. Работа, выполненная не по своему варианту, не рецензируется.

Незачтенную контрольную работу нужно исправить или переделать в зависимости от указаний преподавателя и предоставить на рецензию вторично. Стирать замечания преподавателя запрещается.

Контрольную работу нужно сдавать на рецензию сложенной до формата А4 и подшитой в папку-скоросшиватель. Первый лист контрольной работы - титульный лист должен быть выполнен чертежным шрифтом или набранный на компьютере.

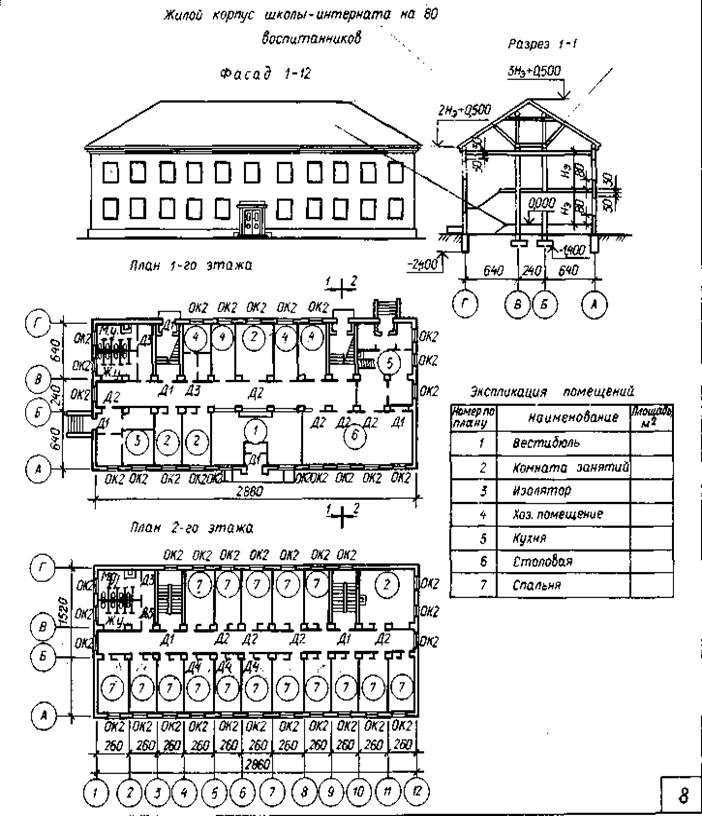

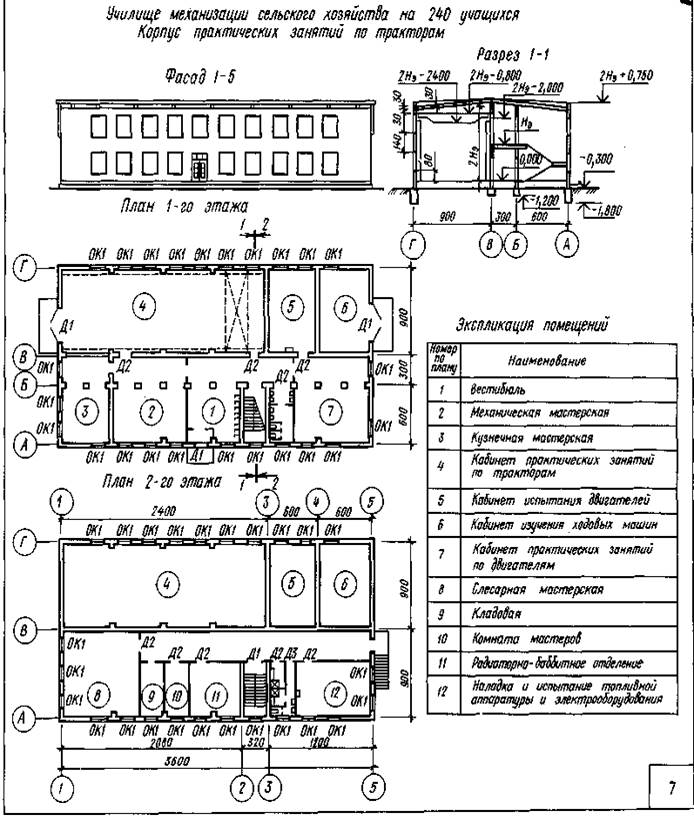

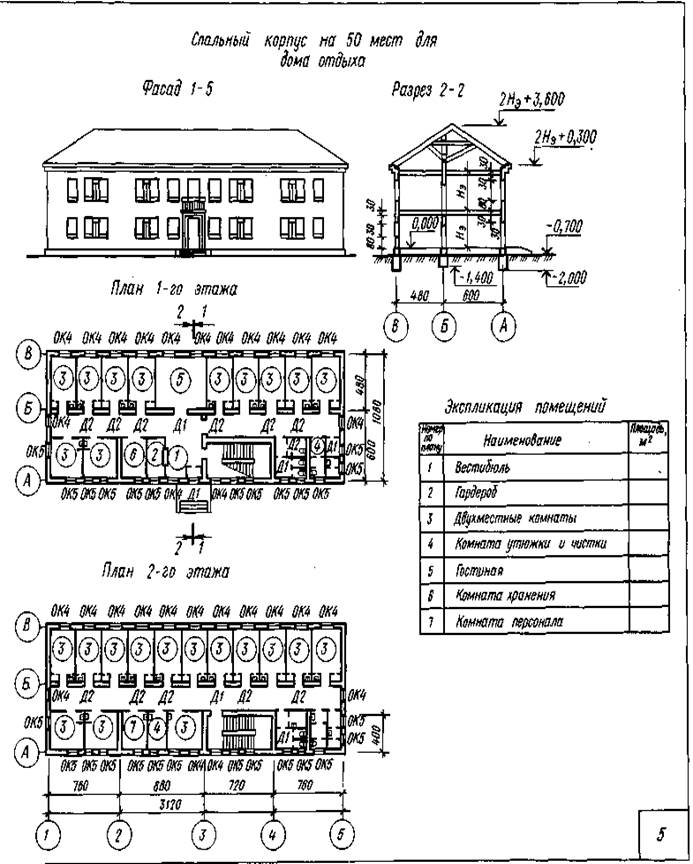

В задании даны схематические чертежи планов этажей, фасада и разрезов здания, дана экспликация помещений, указаны типы оконных и дверных проемов. В таблице указан материал и толщина наружных стен, высота этажа и положение секущей плоскости для вычерчивания разрезов. Используя эти данные, требуется на листе в масштабе 1: 100 выполнить план первого и второго этажа, фасад и разрез, толщину внутренних стен принять 380, перегородок 120. Проставить все наружные и внутренние размеры помещений, проставить площади помещений. Все эти чертежи нужно расположить в проекционной связи. Пример компановки графической работы приведен на рисунке ниже. Вариант берется по последней цифре шифра. ОК-1 1800х2100, ОК-2 1600х2100, ОК-3 1400х2100, ОК-4 1200х2100, ОК-5 1000х2100, ОК-6 1600х2500, Д-1 1400х2100, Д-2 900х2000,Д-3 900х2000, Д-4 700х1800, Д-5 700х1800

Варианты заданий

Номер варианта	Рисунок	Материал	Толщина наружных стен	Высота этажа,см	Разрез
		Кирпич			1-1
		Кирпич			2-2
		Кирпич			1-1
		Кирпич			2-2
		Кирпич			1-1
		Кирпич			2-2
		Кирпич			1-1
		Кирпич			2-2
		Кирпич			1-1
		Кирпич			2-2

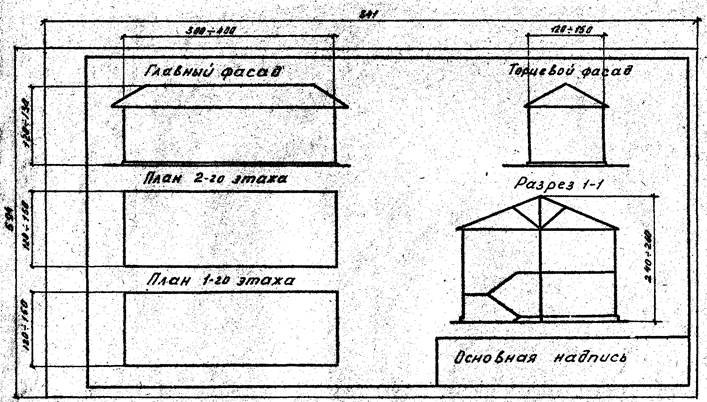

Примерный образец компановки на чертеже задания №1
