Анализ существующего рельефа

Разработку схемы вертикальной планировки начинают с анализа топографической основы. Анализ топографической основы включает:

- проверка наличия всех горизонталей;

- правильность отображения рельефа горизонталей;

- правильность подписания горизонталей;

- наличие берт-штрихов.

Анализ существующего рельефа включает:

1. Определение на топографической основе промоин, тальвегов, водоразделов, седловин, ям, насыпей, рытвин, обрывов, откосов, подпорных стенок и других естественных и искусственных форм рельефа;

2. Определение уклона рельефа на отдельных участках территории: равнинный – до 1%, слабый – 1-3%, с пологим склоном – 3-5%, с крутым склоном – более 5%.

3. Нанесение опорных точек на плане красных линий проекта планировки и застройки. Различают следующие виды опорных точек:

а) точки на пересечении осей улиц

б) точки на пересечении осей улиц и красных линий площадей

в) точки на пересечении осей улиц и границы населенного пункта

г) точки пересечения осей улиц с характерными линиями рельефа (тальвеги, водоразделы)

Рис. 1. Пример нанесения опорных точек на пересечении осей улиц

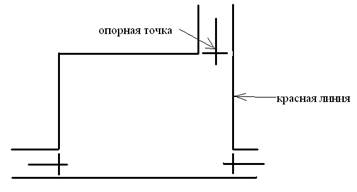

Рис. 2. Пример нанесения опорных точек на пересечении осей улиц и площадей

Рис. 3. Пример нанесения опорной точки на пересечении оси улицы и границы населенного пункта

Рис. 4. Пример нанесения опорной точки на пересечении оси улицы с характерной линией рельефа

4. Определение черных отметок (отметок естественного рельефа) на выделенных опорных точках.

Отметки определяются при помощи интерполяции горизонталей с точностью до 0,01 м и пишутся под длинной прямой крестика.

	27,38

5. Определение продольного уклона.

Между двумя опорными точками ставится стрелка с направлением уклона. Определяется расстояние между двумя опорными точками, превышение между ними и рассчитывается уклон.

i ‰

h, м

L, м

Уклон рассчитывается по формуле:

i = h / L, (1)

где i – уклон в промиллях;

L – расстояние до соседних опорных точек, (м);

h – превышение между соседними опорными точками, (м).

Например:

6. Определение мест встречного уклона. Определение недопустимых уклонов.

Существуют три негативных ситуации для уклонов: встречный уклон, уклон ниже минимального и уклон выше максимального. Эти ситуации необходимо выявить.

Места, где стрелки сходятся, называются встречным уклоном.

Рис. 5. Пример встречного уклона.

Минимально допустимый уклон - 5 ‰, максимально допустимый уклон - 80 ‰.
