Области главных напряжений
|
|
|
|
Области нормальных напряжений
Исходные данные
Александровский райком КПРФ
Сейчас коммунисты есть только в районном Совете, их 5 человек. В период, когда Советом руководил С.И. Смолев, шла слаженная работа по развитию района, но сейчас фракция КПРФ часто бывает в оппозиции. Трибуна Совета используется для доведения до жителей реального положения дел в районе.
Товарищи! Участие в выборах и в органах власти дает вам еще одну возможность бороться за интересы трудящихся, возможность агитации и организации населения. Мы призываем вас принять участие в предстоящей выборной кампании. Рассмотрим ваши программы, поможем в регистрации кандидатов в депутаты и в агитационной работе.
Приходите в райком – г. Александров, ул. Первомайская, 46,
с 9:00 до 12:00 по рабочим дням. Тел. 3-12-26.
Высота панели: a=3,5м
Ширина дверного проёма: b=0,8м
Высота дверного проёма: c=2,1м
Толщина панели: ϭ=0,18м
Характеристики бетона В15:
модуль упругости:Е=23000МПа
коэффициент Пуассона: υ=0,2
прочность на сжатие: Rb=8,5 МПа
прочность на растяжение: Rbt=0,75 МПа
Равномерно распределенная нагрузка: Р=10кН/м

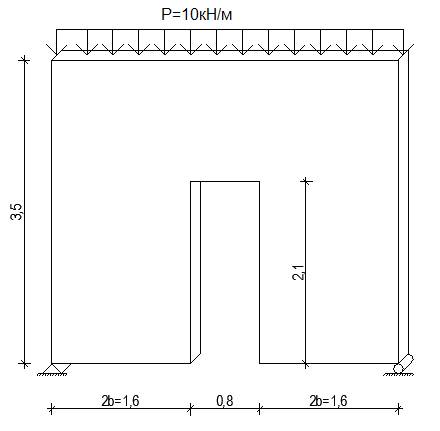

Расчетная схема
Схема деформирования
Изополя напряжений по Nx
Изополя напряжений по Nz
Изополя напряжений по Txz
Изополя главных напряжений N1
Изополя главных напряжений N3
Таблица перемещений узлов
Таблица усилий
| Таблица усилий (пластины) | ||||||||||||||
| Усилия(напряжения) | ||||||||||||||
| № элем | Nx т/м**2 | Ny т/м**2 | Nz т/м**2 | Txy т/м**2 | Txz т/м**2 | Mx (т) | My (т) | Mxy (т) | Qx (т/м) | Qy (т/м) | Rz т/м**2 | Тип элем | №загруж | Составл |
| 4.764 | 0.000 | -59.126 | 0.000 | -10.620 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -3.343 | 0.000 | -57.301 | 0.000 | -2.879 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 4.378 | 0.000 | -56.032 | 0.000 | -5.396 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 2.565 | 0.000 | -41.519 | 0.000 | -15.495 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -8.364 | 0.000 | -20.865 | 0.000 | -11.181 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 5.053 | 0.000 | 10.376 | 0.000 | 10.620 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -5.474 | 0.000 | 12.051 | 0.000 | 2.879 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 17.662 | 0.000 | 14.282 | 0.000 | 5.396 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 15.223 | 0.000 | -5.962 | 0.000 | -21.078 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -32.464 | 0.000 | -10.527 | 0.000 | -19.102 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 50.795 | 0.000 | 19.337 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -50.795 | 0.000 | -4.091 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 5.053 | 0.000 | 10.376 | 0.000 | -10.620 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -5.474 | 0.000 | 12.051 | 0.000 | -2.879 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 17.662 | 0.000 | 14.282 | 0.000 | -5.396 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 15.223 | 0.000 | -5.962 | 0.000 | 21.078 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -32.464 | 0.000 | -10.527 | 0.000 | 19.102 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 4.764 | 0.000 | -59.126 | 0.000 | 10.620 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -3.343 | 0.000 | -57.301 | 0.000 | 2.879 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 4.378 | 0.000 | -56.032 | 0.000 | 5.396 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| 2.565 | 0.000 | -41.519 | 0.000 | 15.495 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | |||
| -8.364 | 0.000 | -20.865 | 0.000 | 11.181 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - |
|
|
|
Таблица главных усилий
| № элем | № точки | Кр-й(РСУ) | Напряжения | Главные напряжения | Углы | Экв.напряжения | Тип элем | № загруж | |||||||||
| Nx т/м**2 | Ty т/м**2 | Tz т/м**2 | N1 т/м**2 | N2 т/м**2 | N3 т/м**2 | Fi (град) | Psi (град) | Teta (град) | Mu | NE т/м**2 | NS т/м**2 | Составл | |||||
| С | 0.000 | 0.000 | 0.000 | 6.483 | 0.000 | -60.845 | -9.194 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | -3.190 | 0.000 | -57.454 | -3.045 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 4.857 | 0.000 | -56.510 | -5.065 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 7.466 | 0.000 | -46.421 | -17.554 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | -1.805 | 0.000 | -27.424 | -30.397 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 18.663 | 0.000 | -3.234 | 52.035 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 12.512 | 0.000 | -5.935 | 80.907 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 21.627 | 0.000 | 10.317 | 36.304 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 28.221 | 0.000 | -18.959 | -31.660 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 0.532 | 0.000 | -43.523 | -59.932 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 50.795 | 0.000 | 19.337 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | -4.091 | 0.000 | -50.795 | 90.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 18.663 | 0.000 | -3.234 | -52.035 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 12.512 | 0.000 | -5.935 | -80.907 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 21.627 | 0.000 | 10.317 | -36.304 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 28.221 | 0.000 | -18.959 | 31.660 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 0.532 | 0.000 | -43.523 | 59.932 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 6.483 | 0.000 | -60.845 | 9.194 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | -3.190 | 0.000 | -57.454 | 3.045 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 4.857 | 0.000 | -56.510 | 5.065 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | 7.466 | 0.000 | -46.421 | 17.554 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - | ||||
| С | 0.000 | 0.000 | 0.000 | -1.805 | 0.000 | -27.424 | 30.397 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | - |
|
|
|
|
|
|
|
