Звено вытяжное

Чехол

Ранец

Шланг

Шланг гибкий

Шланг гибкий (рис. 30). Предназначен для обеспечения направленного движения троса звена ручного раскрытия. Изготовлен из металлического гибкого рукава, обтянутого лентой ЛТКкрП-40-700. Концы

Рис. 30. Шланг гибкий:

1 ─ рукав гибкий; 2 ─ лента капроновая; 3 ─ колпачок.

шланга с лентой заправлены в колпачки. Гибкий шланг одним концом свободно проходит к верхнему клапану ранца, другим пришит к предохранителю подвесной системы.

Длина гибкого шланга 380 мм.

Предназначен для обеспечения направленного движения длинного троса звена отсоединения и для предохранения троса от случайных зацеплений. Изготовлен из металлической оболочки, концы которой покрыты грунтовкой. Длина 800 мм.

Шланг прикреплен одним концом к правой передней лямке подвесной системы (пропущен через верхний клапан ранца), другим ─ к левой передней лямке подвесной системы.

Ранец (рис. 31, 32). Предназначен для укладки в него парашюта в чехле, свободных концов подвесной системы, вытяжного парашюта и монтажа парашютного полуавтомата.

Конструкция основы ранца состоит из двух боковых, верхнего и среднего клапанов, которые служат для замыкания в ранце уложенного парашюта. Замыкающее устройство ранца состоит из люверсов с пришивными шайбами и кольца.

Рис. 31. Ранец:

1─ предохранитель; 2 ─ застежка текстильная; 3 ─ клапан верхний; 4 ─ клапан боковой;

5 ─ клапан средний; 6 ─ карман парашютного полуавтомата; 7 ─ пряжка с перемычкой;

8 ─ кольцо; 9 ─ люверс с пришивной шайбой; 10 ─ сота; 11 ─ пластина изогнутая

Рис. 32. Ранец (вид сзади):

1 ─ крепление запасного парашюта; 2 ─ пряжка; 3 спинка;

4 ─ пряжка с перемычкой; 5 ─ лента

К основе ранца с внешней стороны нашиты ленты с пряжками с перемычкой для крепления подвесной системы и запасного парашюта, пряжки с перемычками для лент подтяга подвесной системы.

С левой стороны бокового клапана нашит карман для размещения парашютного полуавтомата, шланг которого проходит под спинкой ранца к верхнему клапану и монтируется на изогнутую пластину этого клапана. С внутренней стороны ранца нашита сота, которая протаскивается в люверс с пришивной шайбой среднего клапана и замыкается на звено, для удержания в ранце уложенного в чехол парашюта.

В верхней части основы ранца пришит предохранитель, который крепится к верхнему клапану ранца. Предохранитель состоит из трех деталей, образующих карман для прохождения шланга звена отсоединения.

Предназначен для укладки в него парашюта и строп. Чехол (рис. 33) имеет клапан, люверсы с пришивной шайбой, карман, соты и петли.

Рис. 33. Чехол:

1 ─ клапан; 2 ─ люверс с пришивной шайбой;

3 ─ петля; 4 ─ сота; 5 ─ карман

Люверсы с пришивной шайбой на клапане и соты служат для замыкания в чехле уложенного купола, петли ─ для укладки строп, карман ─ для удобства укладки. Через люверс с пришивной шайбой в верхней части чехла проходит звено к вытяжному парашюту.

Звено вытяжное (рис. 34). Предназначено для включения парашютного полуавтомата. Изготовлено из ленты ОТКП-15-900, его длина 3000 мм.

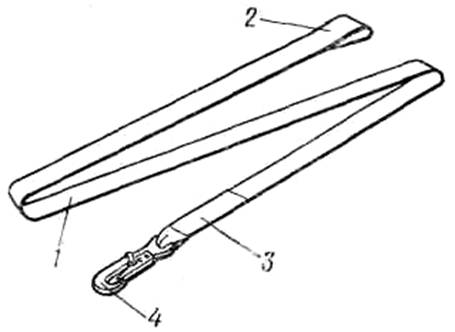

Рис. 34. Звено вытяжное:

1 ─ лента; 2 ─ петля; 3 ─муфта сигнальная;

4 ─ карабин прицепной
