Основные надписиФОРМАТЫ Существуют форматы основные, которые получаются путем последовательного деления большего формата на две равные части (табл. 1), Таблица 1

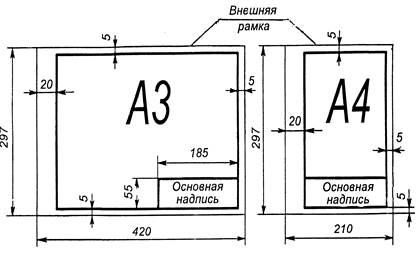

Формат листа определяется размером внешней рамки, выполняемой тонкой линией. Внутренняя рамка проводится сплошной основной линией на расстоянии 20 мм от левой стороны внешней рамки и на расстоянии 5 мм от остальных сторон (рис. 1). Виды основных надписей, применяемых в конструкторской документации, установлены ГОСТ 21.101 – 97. Основная надпись (штамп) должна размещаться по обрамляющей линии внутренней рамки в правом нижнем углу поля чертежа; для формата А4 – по короткой стороне, а для остальных форматов – по длинной (см. рис. 1). Рис.1. Примеры размеров сторон форматов А4 и А3 ГОСТ устанавливает специальные формы для основных надписей на чертежах и текстовых документах. Так, для основных комплектов рабочих чертежей, основных чертежей разделов проектной документации используют форму 3 (прил. Д) ГОСТа [3]. Пример заполнения основной надписи см. в приложении 1 данного руководства. При заполнении основной надписи рекомендуется пользоваться шрифтами 5…7 мм для граф 1, 2, 3, 4, 6, 7, 8, 9 – в зависимости от числа слов текста или удобства размещения надписей, для остальных граф – рекомендуемый размер шрифта – 2,5…3,5 мм. Оформление титульного листа пояснительной записки приведено в приложении 3.
