Контроль качества и приемка выполняемых работ

Схемы

В отдельную группу усиления дополнительной арматурой могут быть объединены и рекомендованы к применению затяжки, напрягаемые посредством взаимного стягивания двух или четырех стержней специальными стяжными болтами (см. рис. 1). Стяжные болты должны иметь вид хомута с двумя нарезными концами и общей шайбой. Натяжение производится одновременным подтягиванием гаек на обоих концах этого хомута. Натяжение посредством взаимного стягивания характеризуется простотой и не требует значительных усилий, поскольку напряжения в стяжных болтах (хомутах) в 7...10 раз меньше напряжений в стягиваемых дополнительных стержнях. Данный способ позволяет создать во всех стягиваемых стержнях (двух или четырех) равномерные усилия, т.е. обеспечивает их саморегулирование. Стягивание может производиться одним стяжным болтом или двумя, с промежуточными распорками или без них. Вертикальные стержни анкеров-затяжек пропускаются через просверленные в перекрытии отверстия для анкеровки.

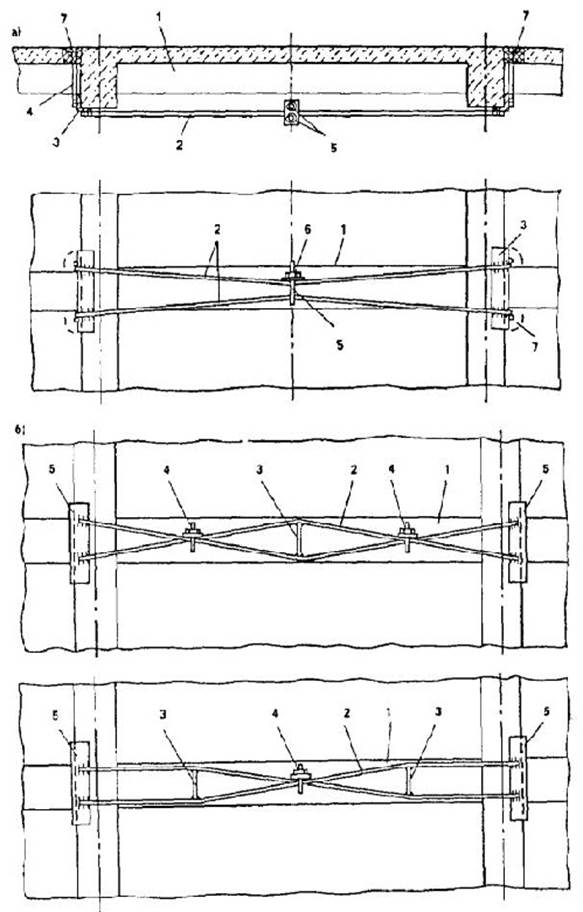

Рис. 15. Усиление балки дополнительной предварительно напряженной арматурой: а - горизонтальными затяжками: 1 - усиливаемая балка; 2 - горизонтальные затяжки; 3 - уголок анкера; 4 - вертикальные стержни анкера; 5 - натяжной болт; 6 - шайба; 7 - отверстие, заделываемое после установки анкера;

б - промежуточными распорками: 1 - усиливаемая балка; 2 - затяжки; 3 - промежуточные распорки; 4 - натяжной болт; 5 - анкерное устройство;

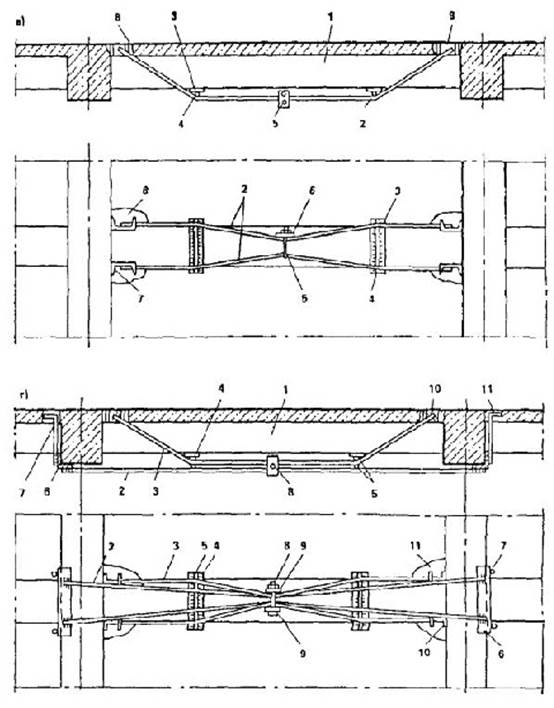

в - шпренгельными затяжками: 1 - усиливаемая балка; 2 - шпренгельные затяжки; 3 - подкладка; 4 - коротыш; 5 - натяжной болт; 6 - шайба; 7 - швеллер анкера; 8 - отверстие, заделываемое после установки анкера;

г - комбинированными затяжками: 1 - усиливаемая балка; 2 - горизонтальные затяжки; 3 - шпренгельные затяжки; 4 - подкладка; 5 - коротыши; 6 - уголок анкера горизонтальных затяжек; 7 - вертикальные анкерные стержни; 8 - натяжной болт; 9 - шайба; 10 - швеллер анкера шпренгельных затяжек; 11 - отверстие, заделываемое после установки анкера

Контроль качества работ и их приемка производятся представителями строительной организации, осуществляющей усиление конструкций, и проектной организацией.

При приемке работ контролируется:

- соответствие проекту мест расположения узлов усиления;

- направление сквозных каналов, их диаметр;

- глубина гнезд в бетонных конструкциях для скрытия узлов крепления (при скрытых узлах усиления);

- величина защитного слоя до металлических частей узлов крепления;

- качество и параметры сварных швов в соединениях;

- затяжка гаек стержней усиления;

- качество заделки гнезд и затирки штроблений полимерцементным раствором.

Контроль качества работ производится визуально и инструментально: угол наклона сквозных каналов проверяется шаблоном; глубина гнезд - мерной линейкой или шаблоном; симметричность расположения отверстий - линейкой или шаблоном; усиление затягивания гаек - стандартным гаечным ключом; качество затирки штроблений и гнезд проверяется с помощью контрольной рейки для штукатурных работ.

Допускаемые отклонения при производстве работ:

- угол отклонения от проекта при сверлении отверстий ±5°;

- заглубление гнезд ±5 мм;

- величина защитного слоя +5 мм.

Прежде чем приступить к работе, необходимо провести профилактический осмотр электрифицированного инструмента, токопроводящих проводов и защитно-включающих устройств.
После окончания работ составляются акты на скрытые работы.
