Основы теории теней

ПОСТРОЕНИЕ ТЕНЕЙ

Сформулировать необходимые и достаточные условия перпендикулярности двух прямых общего положения.

ВОПРОСЫ ДЛЯ ПОВТОРЕНИЯ

1) Что называется линией наибольшего наклона плоскости?

2) Как определить угол наклона плоскости к фронтальной плоскости проекций?

3) Как отображается на комплексном чертеже взаимная перпендикулярность прямой и плоскости?

5) При каких условиях перпендикулярны между собой две плоскости общего положения?

6) Как провести плоскость, перпендикулярную к данной прямой?

7) Как провести перпендикуляр из точки на прямую общего положения?

8) Как построить взаимно-перпендикулярные плоскости?

План:

7.1. Основы теории теней

7.2. Тени от точки, линии и плоской фигуры

7.3. Тень, падающая от одной фигуры на другую

7.4. Тени геометрических тел

7.5. Тени пересекающихся многогранников (от здания)

7.6. Тени на фасадах зданий

Нанесением теней пользуются для придания проекционным чертежам большей наглядности. Особенно широко используются тени при оформлении архитектурных проектов, а также для решения ряда практических задач (например, для выявления освещенности наружных или внутренних частей сооружения при определенных условиях, для определения размеров сооружения по отбрасываемой им тени и т.п.).

Различают собственные и падающие тени.

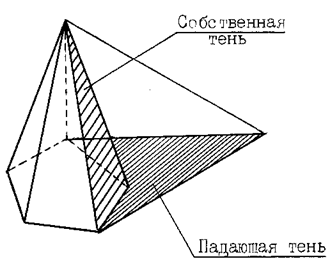

СОБСТВЕННОЙ называется тень, которая получается на неосвещенной поверхности предмета (или объекта) при освещении его каким-либо источником света (рис. 72).

Рис. 72

ПАДАЮЩЕЙ называется тень, отбрасываемая предметом на плоскости проекций, или возникающая на поверхности предмета из-за того, что на пути лучей света расположен другой предмет.

Если предмет освещается источником света, находящимся на конечном расстоянии от него (факелом, лампой, свечой), то совокупность световых лучей, падающих на предмет, образует конус или пирамиду. Такая тень называется ФАКЕЛЬНОЙ.

Если же источник света находится в бесконечности, то совокупность световых лучей образует цилиндр или призму. Тень при этих условиях называется СОЛНЕЧНОЙ.

НАПРАВЛЕНИЕ СВЕТОВЫХ ЛУЧЕЙ. При построении теней в ортогональных проекциях, направление l лучей света обычно принимают параллельным диагонали куба, грани которого параллельны плоскостям проекций (рис. 73).

Рис. 73

Диагональ куба АВ образует с плоскостями проекций углы, равные 35^о16', а проекции ее наклонены к плоскостям H, V, и W под углом 45^o.

При построении теней в аксонометрии, направление лучей света, параллельное диагонали куба, не всегда дает удачное расположение светотеней; в таких случаях следует выбрать другое направление, обеспечивающее выразительность чертежа.
