Соединение шпилечное

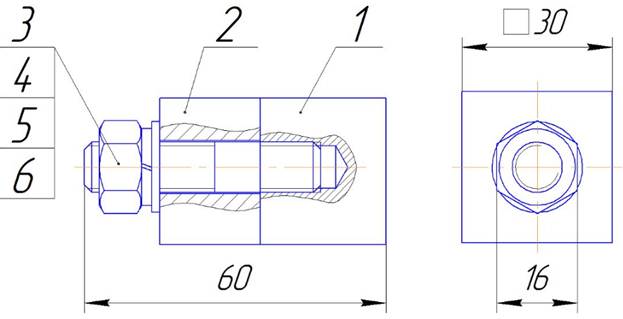

Шпилечное соединение — соединение деталей, осуществляемое с помощью шпильки, один конец которой вворачивается в одну из соединяемых деталей, а на другой надеваются присоединяемая деталь, шайба и затягивается гайка.

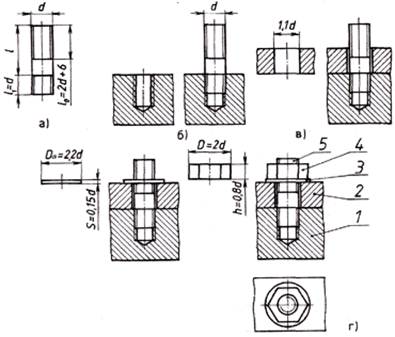

Чертеж шпилечного соединения выполняют в следующей последовательности:

1. Изображают деталь с резьбовым отверстием.

2. Изображают шпильку.

3. Вычерчивают изображение второй соединяемой детали.

4. Изображают шайбу.

5. Изображают гайку.

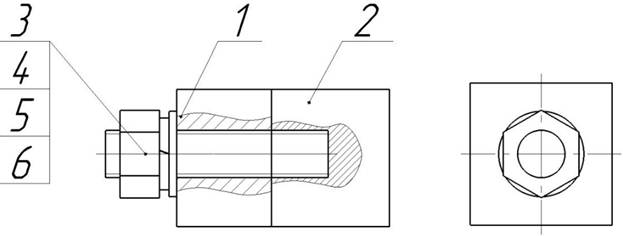

Упрощенное изображение:

При выполнении чертежей болтового, винтового, шпилечного соединений используются следующие упрощения:

— не изображают фаски на шестигранных и квадратных головках болтов, винтов и гаек, а также на его стержне;

— допускается не показывать зазор между стержнем болта, винта, шпильки и отверстием в соединяемых деталях;

— при построении чертежа болтового, винтового, шпилечного соединений на изображениях гайки и шайбы линии невидимого контура не проводят;

— болты, гайки, винты, шпильки и шайбы на чертежах болтового, винтового и шпилечного соединений показывают нерассеченными, если секущая плоскость направлена вдоль их оси;

— при вычерчивании гайки и головки болта, винта сторону шестиугольника берут равной наружному диаметру резьбы. Поэтому на главном изображении вертикальные линии, ограничивающие среднюю грань гайки и головки болта, совпадают с линиями, очерчивающими стержень болта.
