Распределительная аппаратура

ГИДРАВЛИЧЕСКАЯ АППАРАТУРА УПРАВЛЕНИЯ

Изучаемые вопросы:

— Распределительная аппаратура.

— Регулирующая аппаратура.

— Аппаратура специального назначения.

— Гидроусилители мощности.

Аппаратура, применяемая в системах гидроприводов для регулирования и управления как по выполняемым функциям, так и по конструкции, называется гидравлической аппаратурой управления.

Принято различать аппаратуру:

распределительную (крановые, клапанные и золотниковые распределители),

регулирующую (дроссели и регуляторы расхода, клапаны давления, порционеры и др.) и

аппаратуру специального назначения (синхронизаторы движения, мультипликаторы давления, пропорционального управления в следящих гидроприводах),

гидроусилители мощности (сопло-заслонка, струйная трубка, игольчатый дроссель, золотникового типа).

Распределительные устройства служат для изменения направления потока жидкости в гидросистемах.

С их помощью рабочие органы двигателей могут соединяться с линией высокого давления или с линией слива. При изменении направления потока жидкости осуществляется реверс рабочего органа.

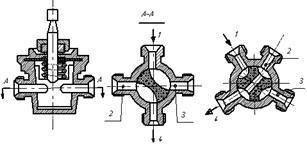

Распределительные устройства можно разделить на пробковые, золотниковые и клапанные. Наиболее простыми в конструктивном отношении являются пробковые распределительные устройства. В корпус такого устройства (рис. 15) вставлена пробка, поворот которой вызывает изменение направления движения жидкости.

Рис. 15. Пробковые распределительные устройства

Отверстие 1 соединяется постоянно с линией высокого давления, отверстие 4 — с линией слива, а отверстия 2 и 3 — с полостями двигателя (например, с полостями силового цилиндра).

Пробку делают цилиндрической или конической формы. В последнем случае ставят пружину для постоянного прижима пробки к гнезду. Так как с увеличением давления возрастает сила, стремящаяся вытолкнуть пробку, то при больших давлениях и расходах надо ставить пружину, рассчитанную на большие усилия, а это приводит к увеличению силы, прикладываемой к рукоятке управления для поворота пробки.

В распределительных устройствах с цилиндрической пробкой во избежание утечек жидкости необходимо очень хорошо обрабатывать сопрягаемые поверхности.

При больших давлениях и расходах пробка прижимается к поверхности, в пределах которой находится отверстие, соединённое с линией слива. Это увеличивает нагрузку на рукоятке управления.

Для устранения одностороннего прижима пробки её гидравлически разгружают; для этого противоположные поверхности пробки соединяют специальными каналами (рис. 15, б). Легко видеть, что утечки жидкости при этом увеличиваются. Поэтому пробковые распределительные устройства обычно применяют в качестве вспомогательных устройств, а самостоятельно — для распределения небольших расходов жидкости.

Наибольшее распространение в гидроприводах получили золотниковые распределительные устройства (или просто золотники). Они сравнительно просты в изготовлении, компактны, надёжны в работе и могут применяться для распределения больших расходов жидкости.

Основными элементами золотниковых распределительных устройств являются плунжер и гильза (корпус). Плунжер имеет проточки и уплотняющие пояски, с помощью которых происходит распределение потока жидкости; в гильзе сделаны выточки. При смещении плунжера жидкость через проточки в плунжере и выточки в гильзе направляется в рабочие полости двигателя.

Золотники применяются в гидросистемах управления в качестве:

распределителей потоков рабочей жидкости;

следящих усилительных элементов.

Первые называются:

направляющими гидрораспределителями;

Вторые —
