Основные размеры соединений с призматическими шпонками
|
|
|
|
Шпоночные соединения
Допуски и посадки типовых соединений
Шпоночные соединения предназначены для соединения с валами зубчатых колес, шкивов, маховиков, муфт и других деталей и служат для передачи крутящих моментов.
Наиболее часто применяются соединения с призматическими шпонками.
Размеры, допуски, посадки и предельные отклонения соединений с призматическими шпонками установлены ГОСТ 23360—78*.

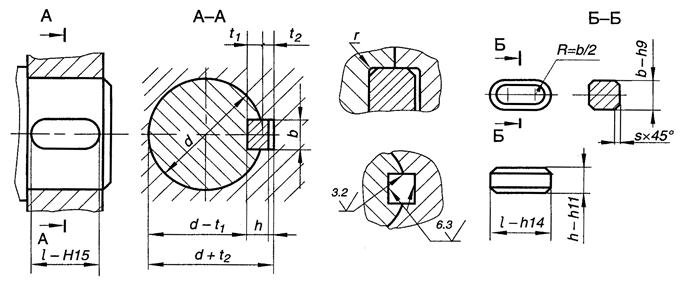

Основные размеры шпонок и шпоночных пазов в соединениях с призматическими шпонками даны в табл. 2.1.
Таблица 8.14.1
| |||||||
| Диаметр вала d, мм | Номинальный размер шпонки, мм | Номинальный размер паза, мм | |||||
| b x h | Фаска S | Глубина | Радиус r | ||||
| max | min | На валу t1 | На втулке t2 | max | min | ||
| От 6 до 8 | 2 x 2 | 0.25 | 0.16 | 1.2 | 1.0 | 0.16 | 0.08 |
| Св. 8 до 10 | 3 x 3 | 1.8 | 1.4 | ||||
| Св. 10 до 12 | 4 x 4 | 2.5 | 1.8 | ||||
| Св. 12 до 17 | 5 x 5 | 0.40 | 0.25 | 3.0 | 2.3 | 0.25 | 0.16 |
| Св.17 до 22 | 6 x 6 | 3.5 | 2.8 | ||||
| Св. 22 до 30 | 7 x 7 | 4.0 | 3.3 |
| Диаметр вала d, мм | Номинальный размер шпонки, мм | Номинальный размер паза, мм | |||||
| b x h | Фаска S | Глубина | Радиус r | ||||
| Max | Min | На валу t1 | На втулке t2 | max | min | ||
| Св. 30 до 38 | 10 x 8 | 0.60 | 0.40 | 5.0 | 3.3 | 0.40 | 0.25 |
| Св. 38 до 44 | 12 x 8 | 5.0 | 3.3 | ||||
| Св. 44 до 50 | 14 x 9 | 5.5 | 3.8 | ||||
| Св. 50 до 58 | 16 x 10 | 6.0 | 4.3 | ||||
| Св. 58 до 65 | 18 x 11 | 7.0 | 4.4 | ||||
| Св. 65 до 75 | 20 x 12 | 0.80 | 0.60 | 7.5 | 4.9 | 0.60 | 0.40 |
| Св. 75 до 85 | 22 x 14 | 9.0 | 5.4 | ||||
| Св. 85 до 95 | 25 x 14 | 9.0 | 5.4 | ||||
| Св. 95 до 110 | 28 x 16 | 10.0 | 6.4 | ||||
| Св. 110 до 130 | 32 x 18 | 11.0 | 7.4 | ||||
| Св. 130 до 150 | 36 x 20 | 1.2 | 1.00 | 12.0 | 8.4 | 1.0 | 0.7 |
| Св. 150 до 170 | 40 x 22 | 13.0 | 9.4 | ||||
| Св. 170 до 200 | 45 x 25 | 15.0 | 10.4 | ||||
| Св. 200 до 230 | 50 x 28 | 17.0 | 11.4 | ||||
| Примечания. 1. Длина шпонок должна выбираться из ряда: 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220. 2. Материал — сталь с временным сопротивлением разрыву не менее 590 МН/м2 (60 кгс/мм2). 3. На рабочем чертеже проставляется один размер для вала t1 (предпочтительный вариант) и для втулки d + t2. 4. В обоснованных случаях (пустотелые валы, передача пониженных крутящих моментов и т. п.) допускается применять меньшие размеры сечений стандартных шпонок. 5. Пример условного обозначения шпонки исполнения 1 (с радиусом закруглений R = b/2) с размерами b = 18 мм, h = 11 мм, l = 100 мм: Шпонка 18 x 11 x 100 ГОСТ 23360—78*. |
|
|
|
|
|
|
|
|
